Montage de PCB Cartouche de plomb axiale miniature Fuseaux à action rapide Fuseau Pico 2.4x7 3x7 2x7 125V 250V 2Amp Pour le système d'éclairage
Définition
Les fusibles à action rapide s'ouvrent en surcharge et font un court-circuit très rapidement.Utilisations comprennent la protection supplémentaire dans un appareil ou un équipement d'utilisation pour assurer une protection individuelle des composants ou des circuits internesLes fusibles à action rapide ne sont pas conçus pour résister à des courants de surcharge temporaires associés à certaines charges électriques.
Caractéristiques
- Réduction des besoins en espace pour les PCB
- Approuvé au niveau international
- Faible résistance interne
- Résistant aux vibrations
- Il agit très vite.
- Petite taille
- Large gamme de courant nominal
- Large plage de température de fonctionnement
- Décapage à basse température
Les spécifications
| Courant nominal |
2.0A |
| Rating de la tension |
250 VAC |
| Capacité de rupture |
Pour les appareils à commande numérique, le régulateur de fréquence doit être situé à l'intérieur de la commande. |
| Baisse de tension |
(1,0 x 1): 230 mV au maximum. |
| Dissipation du pouvoir |
La puissance maximale est de 550 mW. |
| La rage actuelle |
100mA ~ 6,3A |
| Résistance au froid en continu |
0.0145 Ohms ~ 5,5 Ohms |
| Type de fusible |
Montage à la carte (à l'exclusion du modèle de cartouche) |
| Rating de la tension |
AC:250V |
| Temps de réponse |
Il est rapide. |
| Taille / dimension |
0.155" de diamètre x 0,280" de longueur (3,94 mm x 7,11 mm) |
| Emballage / boîtier |
Partie axiale |
| Température de fonctionnement |
-55°C à 125°C |
| Type de montage |
À travers le trou |
| Fusion de l'I2t |
0.000192 ~ 5.55 |
Dimensions du produit et du rubanUnité: mm
Série de spectacles
|
Partie
Je ne veux pas.
|
Ampères
Rating
|
Voltage
Rating
|
Déchirure
Capacité
|
Je suis...2La fusion
Intégrale (A)2.S)
|
Approbation par l'agence
|
| L.U. |
CUL |
PSE
|
| Le nombre d'équipements à transporter |
100 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.001 |
● |
● |
○ |
| Le nombre d'équipements à transporter |
125 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.002 |
● |
● |
○ |
| SFB0160A/B |
160 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.003 |
● |
● |
○ |
| Le nombre de véhicules ne doit pas dépasser: |
200 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.006 |
● |
● |
○ |
| SFB0250A/B |
250 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.012 |
● |
● |
○ |
| Le nombre de véhicules à moteur est le suivant: |
300 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.016 |
● |
● |
○ |
| SFB0315A/B |
315 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.019 |
● |
● |
○ |
| SFB0350A/B |
350 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.022 |
● |
● |
○ |
| SFB0400A/B |
400 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.035 |
● |
● |
○ |
| Le nombre de véhicules ne doit pas dépasser: |
500 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.047 |
● |
● |
○ |
| SFB0630A/B |
630 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.056 |
● |
● |
○ |
| SFB0750A/B |
750 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.078 |
● |
● |
○ |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
800 mA |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.098 |
● |
● |
○ |
| SFB1100A/B |
1A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.3 |
● |
● |
○ |
| SFB1125A/B |
1.25A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.5 |
● |
● |
○ |
| SFB1150A/B |
1.5A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.6 |
● |
● |
○ |
| SFB1160A/B |
1.6A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
0.8 |
● |
● |
○ |
| Le nombre d'équipements utilisés est le suivant: |
2A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
1.2 |
● |
● |
○ |
| SFB1250A/B |
2.5A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
2 |
● |
● |
○ |
| SFB1300A/B |
3A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
2.5 |
● |
● |
○ |
| SFB1315A/B |
3.15A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
2.9 |
● |
● |
○ |
| SFB1350A/B |
3.5A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
3.1 |
● |
● |
○ |
| SFB1400A/B |
4A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
4.2 |
● |
● |
○ |
| SFB1500A/B |
5A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
7.2 |
● |
● |
○ |
| SFB1630A/B |
6.3A |
250 V ou 125 V |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. |
12 |
● |
● |
○ |
Caractéristiques de fonctionnement
|
Pourcentage d'ampère nominal ((In)
|
Le temps de souffler
|
| 100% * Dans |
4 heures Min |
| 200% * Dans |
60 secondes maximum |
Application du projet
Système d'éclairage
Énergie électrique
Téléviseur LCD/PDP
Moniteur LCD
Machines de bureau automatisées
Système audio/vidéo
Équipement médical
Quantité d'emballage
A. Emballages en vrac:
500 pièces en vrac par sac poly;
10 sacs en polyester par boîte intérieure;
4 boîtes intérieures par carton extérieur
B. Emballage en ruban adhésif: (Paquet par défaut)
3000 pièces par boîte intérieure
10 boîtes intérieures par carton extérieur
Données environnementales
• Essai de durée de vie: 2000 heures à 80% de courant nominal à 55°C
• Résistance à l'humidité: MIL-STD-202, méthode 106, 90% d'humidité relative à 65°C.
• Température de fonctionnement: -55°C à 125°C avec un débit approprié du fusible
• Résistance à la chaleur de soudure: MIL-STD-202, méthode 210, conditions d'essai C (260°C)
• Spray au sel: MIL-STD-202, méthode 101, condition d'essai B
• Choc: MIL-STD-202, méthode 213, condition d'essai I, 100 G ̊s pendant 6 millisecondes
• Résistance à l'extrémité: MIL-STD-202, méthode 211, condition d'essai A, résistera à l'essai de traction axiale de 7 lb.
• Choc thermique: MIL-STD-202, méthode 107, conditions d'essai B, -65°C à 125°C
• Cycle thermique: EIA-STD-RS-186-C, condition d'essai A, de -55°C à 85°C
• Vibration: MIL-STD-202, méthode 204, condition d'essai C, (55 à 2000 HZ, pic de 10 G ̊s)
• Soudage par ondes: température maximale du réservoir 260°C, exposition maximale de 10 secondes, .125 " du corps
• Soudabilité: MIL-STD-202, méthode 208

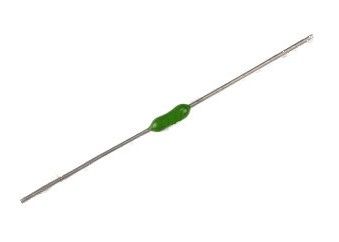

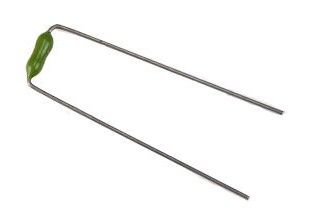

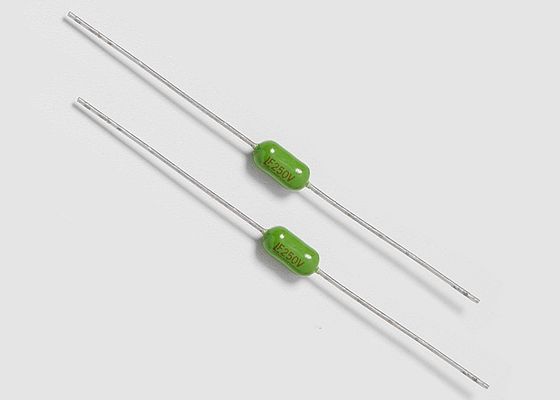

Photos du produit
