| Emballage |
■ les projets de recherche |
Produits en vrac |
200 pièces par sac |
800 pièces par boîte |
1600 pièces par carton |
| □ |
Tape&Reel |
---- pièces par bobine |
------ pièces par boîte |
------ pièces par carton |
| □ |
Ammopack |
---- pièces par sac |
Je suis désolée. |
------ pièces par carton |

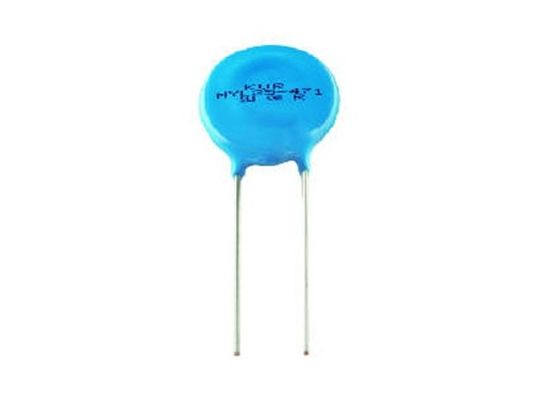

Caractéristiques
• Conçu pour faciliter la conformité aux normes UL1449 pour les produits SPD
• Courant de surtension maximale de 10 kA
• Soldeable à la vague
• Forme de plomb standard et option d'espacement
• Plage de température de fonctionnement de -55°C à +85°C

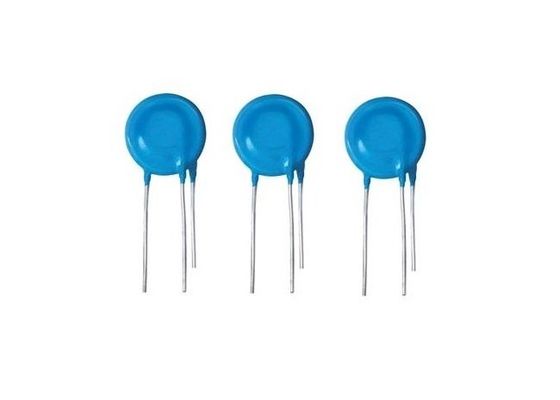

• La version à trois têtes est disponible à titre indicatif
Sélectionnez les véristors appropriés pour la protection des circuits de surtension
Les varistors, également appelés varistors d'oxyde de métal (MOV), sont utilisés pour protéger les circuits sensibles contre une variété de conditions de surtension.les dispositifs non linéaires présentent des caractéristiques électriques similaires à celles des diodes Zener.
Étape 1: Pour déterminer la tension nominale du MOV, prévoyez une marge de 20% pour tenir compte de l'augmentation de tension et des tolérances de l'alimentation électrique: 24 V dc × 1,2 = 28,8 V dc.Étant donné qu'aucun varistor n'a une tension nominale de 28 exactement.8 V, vérifier les fiches de données pour les spécifications des véhicules à moteur à courant continu de 31 V.
Deuxième étape:Pour déterminer la taille de disque MOV à utiliser, identifiez d'abord la série MOV qui répond au minimum à l'exigence de surtension de 1000 A.L'inspection du tableau ci-dessus suggère un MOV de 20 mm avec une tension continue nominale maximale de 31 V dc (numéro de pièce V20E25P) comme solution possible pour répondre aux exigences.
Étape 3:Utilisez les courbes de pouls(Fig. 2)dans la même feuille de données pour déterminer les capacités d'impulsion par rapport aux 40 impulsions à l'exigence de 1000 A.
2. La feuille de données du MOV fournira une courbe d'évaluation des impulsions; cet exemple concerne un MOV de 20 mm.
Étape 4: Utilisez la courbe V-I (Fig. 3) dans la fiche de données du MOV pour vérifier que la tension de fuite sera inférieure au plafond de 300 V.
3Une feuille de données MOV comportera également une courbe de tension par rapport au courant, telle que cette courbe de tension de serrage maximale pour le dispositif de 20 mm de la Fig. 2.
Protéger les véhicules à moteur contre les fuites thermiques
4Une déconnexion thermique peut ouvrir un circuit, empêchant une défaillance catastrophique d'un MOV dégradé.
