Capot en fente à prise d'empreintes digitales, support de fusible de PCB à montage vertical à protection contre les chocs H3-02 10A 250VAC Pour fusible de tube de verre cylindrique de 5x20 mm
Pourquoi les supports de PCB sont-ils importants?
Les fusibles doivent être protégés parce qu'ils protègent eux-mêmes les circuits contre les conditions de surtension.casser le circuitAvec un support PCB, votre fusible est protégé et vous pouvez facilement le changer si nécessaire.
Applications
- Appareils électroménagers
- Équipement médical
Définition
Les supports PCB, ou supports de fusibles, fournissent le matériel d'installation pour un fusible.Ils sont généralement conçus de manière à ce que le mauvais fusible ne peut pas être placé dans le support, avec un onglet empêchant une mauvaise utilisation accidentelle.
Types de supports de PCB
Les supports PCB sont de deux types de base, ouverts ou entièrement fermés.La variété entièrement fermée peut utiliser un support de fusible inséré dans un support ou utiliser d'autres moyens pour fermer complètement le fusible..
Les supports de PCB ouverts et fermés sont disponibles avec une gamme de styles de terminaux, y compris les versions à déconnexion rapide, à soudure et à angle.
Paramètres principaux
|
Nom du produit
|
Détecteur de fusible pour PCB
|
|
R/N
|
H3-02
|
|
Défaillance de la tension
|
AC2500 1 minute
|
|
Résistance à l'isolation
|
500 V de courant continu 100 MΩ
|
|
Les valeurs de notation
|
10 A 250 VAC
|
|
Plage de température
|
-20 °C à -150 °C
|
|
Classe de flammabilité
|
Le nombre de points de contrôle
|
|
La norme
|
La valeur de l'échantillon doit être supérieure ou égale à:
|
|
Certification
|
Il s'agit d'un système de certification ISO9001, ROHS
|
|
Montage
|
Montage de PCB
|
|
Matériel
|
Collage thermodurcissable, en laiton
|
|
Approbation internationale
|
Les produits doivent être conformes à la norme CE, CQC, UL, VDE.
|
|
Taille du fusible
|
Fuseau de 5x20 mm
|
|
Application du projet
|
Il est adapté à l'installation de panneaux de toutes
les équipements électriques et électroniques,
les équipements d'essai et les équipements de sonorisation.
|
Dimension (mm)

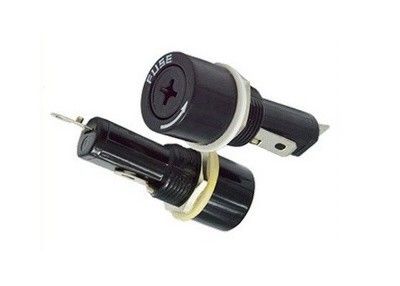

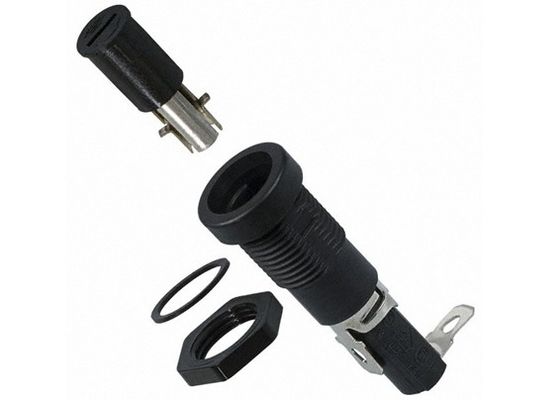

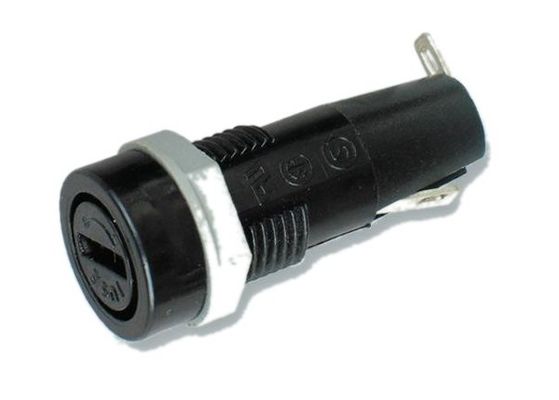

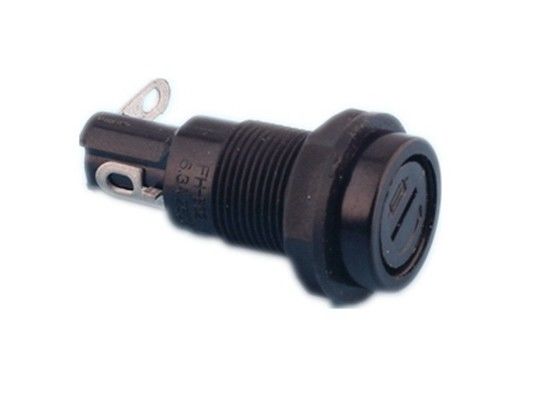

Photos réelles du produit
Les courbes de dégradation
Caractéristiques
Porteur de fusible PCB, taille de fusible 5x20mm, courant nominal 10A, tension nominal 250V, montage PCB, contact en laiton nickelé, corps phénolique, noir, bouchon de baïonnette, hauteur 36,5mm, diamètre 12mm,ce porte-fusibles est idéal pour le montage vertical sur les PCB, le corps et le capuchon sont moulés en phénol, le capuchon peut être retiré par tournevis ou par le doigt, UL flame 94V-1 homologué.
Accepte des fusibles de 5 x 20 mm
Nommée 10A 250V CA
Carrosserie et capuchon moulés à partir de phénols
Le capuchon peut être retiré au tournevis ou au doigt
Appareils pour la fabrication de lampes de poche
Dimensions 36,5 x 12 mm
Approuvé par UL pour la flamme 94V-1
