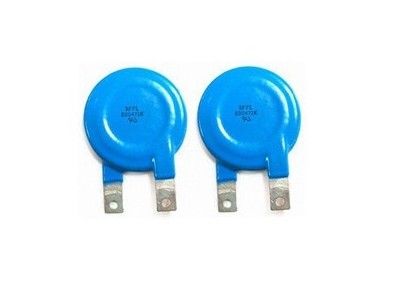

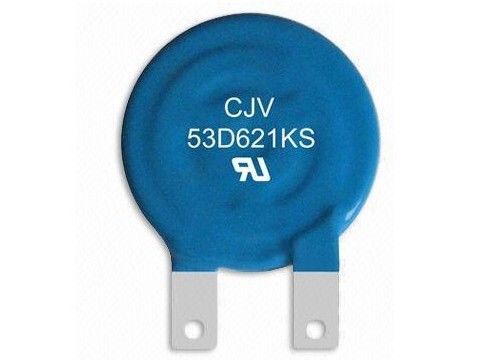

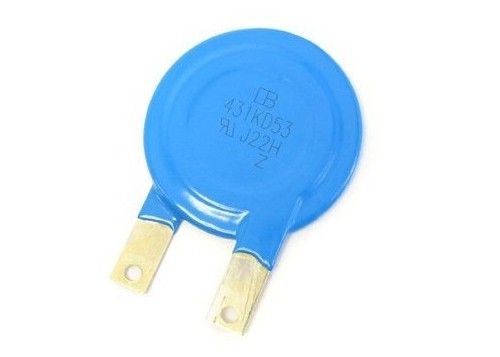

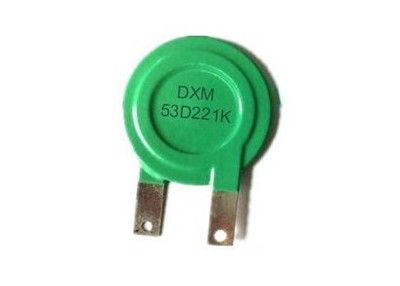

bloc simple 53D271K 270V 10% 70KA de MOUVEMENTS de varistance du disque VDR de 2Pin 53mm pour la protection de surtension d'UPS

2Pin 53mm Disque unique VDR Varistor d'oxyde métallique MOV Bloc 53D271K 270V 10% 70KA Pour la protection contre la surtension UPS

Définition

Les varistors sont constitués d'un disque de matière céramique ZnO à faible teneur en b avec deux fils de cuivre solides (seulement les types S20) ou de fil d'acier plaqué en cuivre.Ils sont recouverts d'une couche d'époxyde sans halogène de couleur ocre, qui assure une protection électrique, mécanique et climatique.

Les varistors à plomb radial de la série 53D offrent une solution idéale de protection des circuits pour les applications à basse tension en courant continu en offrant des surtensions plus élevées que jamais auparavant disponibles dans de tels petits disques.Le courant nominal de surtension maximale peut atteindre jusqu'à 70KA ((8/20 μs d'impulsion) pour protéger contre les fortes surtensions de pointe, y compris les interférences indirectes de la foudre, les transitoires de commutation du système et les transitoires rapides anormaux de la source d'alimentation.

Caractéristiques

• Varistor à oxyde métallique 53D (MOV), avec résine époxy, courant de pointe 70kA.
• Le diamètre et l'épaisseur sont contrôlés efficacement dans l'échelle de conception.
• Le courant de pointe atteint le niveau de pointe mondial. Il peut supporter une impulsion de 8/20us, un courant de pointe Imax 40kA 2 fois.
• Stabilité thermique: en soudage du membre de coupure thermique à 145 degrés, le temps de coupure n'est pas inférieur à 5 secondes sous courant 1A; le temps de coupure est de 3 à 5 secondes sous courant 1,5A.

• Disque d'oxyde de zinc de haute pureté
• revêtement époxy isolant sans halogène
• Disque d'oxyde de zinc, revêtu d'époxyde HF
• Les lignes droites et les lignes tordues
• lignes droites avec bride

Application du projet

Protection contre la surtension et la tension transitoire

Dimension (mm)

Épaisseur

Spécification du varistor d'oxyde métallique

Montage

Les varistors sont adaptés au traitement sur des équipements d'insertion automatique et de coupe et de flexion.
Les varistors avec des fils à brides offrent un meilleur positionnement sur les circuits imprimés (PCB) et un contrôle plus précis de la hauteur des composants.Ceci est important pour les techniques de montage manuel et d'insertion automatiqueVoir les contours du dessin des lignes en bride.

Soudage typique

235 °C, durée: 5 s (avec Pb)
245 °C, durée: 5 s (sans plomb (Pb))
Résistance à la chaleur de soudure
260 °C, durée maximale de 10 s.

Inflammabilité

Les varistors sont passifs et non inflammables.
L'encapsulation est faite d'époxy résistant à l'incendie conformément à la norme UL 94 V-0.
