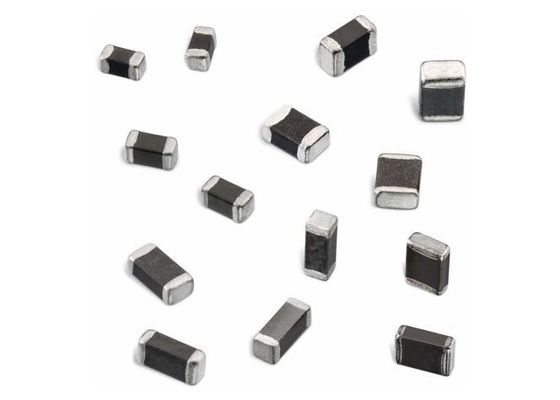

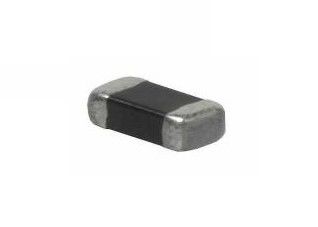

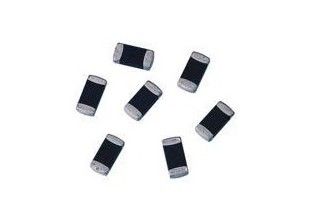

5750 5650 dispositifs antiparasites de montée subite passagers multicouche de varistance de bâti extérieur MLV MVR2220-391G 5.7x5mm 391V 500A

5750 5650 Montage de surface Varistors à oxyde métallique multicouche MLV MVR2220-391G 5.7x5mm 391V 500A Suppresseurs de surtension transitoires

Définition

La série de protection contre les surtensions comprend une gamme de varistors multicouches pour la protection contre les surtensions transitoires sévères et les courants de surtensions élevés,comme les impulsions de 8/20 μs avec des courants de pointe jusqu'à 6000 A et les impulsions de 10/700 μs jusqu'à 45 A.

Dimension (mm)

Paramètres électriques

Caractéristiques

• Haute capacité d'absorption d'énergie

• Capacité de charge de surtension élevée conforme à la CEI 61000-4-5

• Protection ESD fiable jusqu'à 30 kV selon la norme IEC 61000-4-2, niveau 4

• Capacité de haute tension de surtension jusqu'à 2 kV pour 10/700 μs conformément à la CEI 61000-4-5 (types avec VRMS,max ≤ 60 V)

• Protection bidirectionnelle

• Faible débit de fuite

• Compatible avec la directive RoHS, sans plomb

• Les modes de simulation PSpice sont disponibles

• Conforme à la norme AEC - Q200

• énergie nominale de décharge de charge selon la spécification SAE J1113

• Formation de puces sans plomb, montées à la surface

• Inductivité de plomb

• Variété de catégories d'énergie disponibles

• Aucune température ambiante inférieure à 125 °C

• Capacité de courant de pointe élevée

• Taille de la puce standard de l'industrie à profil bas, compacte (1206, 1210, 1812 et 2220 tailles)

• Serrage bidirectionnel inhérent

• Aucun emballage en plastique ou en époxy n'assure une meilleure flammabilité que 94V-0

Application du projet

• Suppression de la commutation par induction ou d'autres événements transitoires tels que l'EFT et la surtension au niveau de la carte de circuit imprimé

• Protection contre les DSE pour les composants sensibles à la norme IEC 61000-4-2 (niveau 4), MIL-STD883C, méthode 3015.7, et d'autres spécifications industrielles (voir également la série MLE ou MLN)

• Fournit une protection intégrée contre la tension transitoire pour les circuits intégrés et les transistors • Utilisé pour aider à atteindre la conformité électromagnétique des produits finaux

• Remplacer les TVS Zeners à plus grande surface dans de nombreuses applications

Applications industrielles

Applications en matière de sécurité des bâtiments

Les sources d'énergie

Équipement de commande et de mesure

Disques durs

Conception

Technologie multicouche

Indice de flammabilité supérieur à UL 94 V-0

Résolution (voir les instructions de soudage):

Les types de CT avec des terminaisons de barrière au nickel (AgNiSn), recommandés pour le soudage sans plomb et compatibles avec l'étain/le plomb

Types NC avec terminaison argent-platine (AgPt) pour la soudure par reflux et par ondes avec soudure à base d'étain/plomb ou sans plomb avec une soudure contenant de l'argent

Caractéristiques V/I et courbes de dératage

Les courbes de V/I et de dératation sont jointes à la fiche de données et triées par VRMS, puis par taille de cas, qui est incluse dans la désignation de type.

Capacité énergétique de décharge de charge

Un transitoire de décharge de charge se produit lorsque la charge de l'alternateur dans l'automobile est brusquement réduite.Le pire scénario de ce phénomène se produit lorsque la batterie est déconnectée en fonctionnement à pleine charge nominaleIl existe un certain nombre de spécifications différentes de décharge de charge dans l'industrie automobile, dont la plus courante est celle recommandée par la Société des ingénieurs automobiles,spécification #SAE J1113En raison de la diversité de ces spécifications de décharge, Aolittel définit la capacité énergétique de décharge de la gamme de compresseurs MVR comme étant l'énergie dissipée par l'appareil lui-même,indépendant de la configuration du circuit d'essaiLa capacité de traitement de l'énergie de décharge résultante est un excellent exemple de mérite pour le suppresseur MVR.Les spécifications de charge standard demandent une capacité du dispositif de 10 impulsions à l'énergie nominaleCette exigence de capacité est bien au-dessous des capacités de toute la série MVR.La capacité d'absorption d'énergie très élevée du compresseur MVR est obtenue grâce à un procédé de fabrication très contrôlé.Cette technologie assure qu'un grand volume de matériau suppresseur, avec une structure de couche interdigitée, est disponible pour l'absorption d'énergie dans un emballage extrêmement petit.Contrairement aux diodes TVS au silicium classées équivalentes, l'ensemble du volume du dispositif MVR est disponible pour dissiper l'énergie de décharge de charge.les températures de pointe générées par le transitoire de décharge de charge sont nettement inférieures et se dissipent uniformément dans l'ensemble du dispositif Cette même dissipation d'énergie assure que des températures de pointe plus basses sont générées aux limites de grain P-N du suppresseur MVR.Il existe un certain nombre de dispositifs de taille différente disponibles dans la série MVR, chacune avec une énergie de décharge de charge, qui dépend de la taille.
