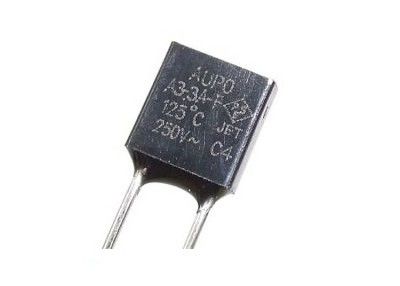

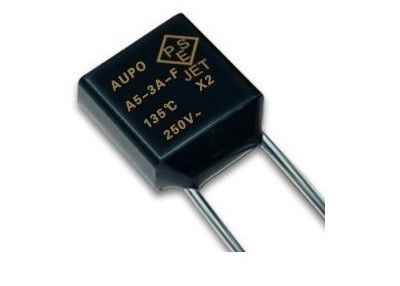

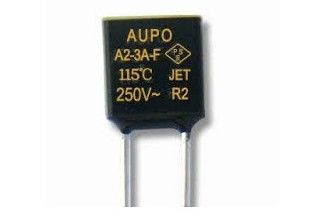

Liens thermiques thermiques de boîtier en plastique de TF 125℃ 250V 3A A3-3A-F de coupure de fusible d'Aupo de protection de la température pour les appareils ménagers

Description

Les spécifications produit suivantes appliquent aux fusibles de la série d'A. La série d'A se compose des fusibles thermiques de coupure pour la protection de surchauffe. Les fusibles thermiques de série d'A sont très utilisés dans diverses applications telles que des transformateurs, des adaptateurs, des batteries secondaires, des appareils électroménagers, des chauffe-eau de gaz, l'éclairage et tout autre équipement de chauffage.

Les fusibles thermiques de coupure d'A-3A-F non-remettent à zéro le simple-poteau et les dispositifs normalement fermés et assurent la protection précise et fiable pour des applications à hautes températures contre la surchauffe par le courant électrique de interruption. Avec leur corps en métal et avances fortes ces fusibles offrent des courants évalués établis et élevés vigoureux tels que 3 ampères.

Caractéristiques

• Matériel de cachetage époxyde

• Petite taille, 6.2mm×6.3mmx2.5mm

• Protection contre la température excessive néfaste dans des applications primaires et secondaires.

• Sans plomb, RoHS conforme

• Conçu selon le CEI 60691

Dimension (millimètres)

L'information de commande

Conditions d'essai

1 résistance d'isolation

A. L'avance et la coquille pour le corps thermique de fusible en examinant la résistance d'isolation entre le fil et la coquille de plastique, devraient être le premier ajustement d'indicateur de limite de résistance pour la position des 2 m Ω, puis emploient la coquille thermique de corps de fusible de paquet d'aluminium, puis mesurent la résistance d'isolation entre la feuille de fil et métallique. Quand le témoin de la valeur de la résistance d'isolation est plus grand que 2 m Ω ; Les signaux de NG ne produit pas, n'a pas trouvé que l'échantillon est qualifié.

Le B. (après déconnexion) entre l'avance deux sur la chaleur fondant deux fusibles, en examinant la résistance d'isolation entre l'ajustement d'indicateur de limite de résistance à la première position dans les 0,2 M Ω, mesurent alors la chaleur fondant la résistance d'isolation entre les deux avances. Quand le témoin de la valeur de la résistance d'isolation est plus grand que 0,2 M Ω ; Les signaux de NG ne produit pas, n'a pas trouvé que l'échantillon est qualifié. L'avance et la coquille pour le corps thermique de fusible en examinant la résistance d'isolation entre le fil et la coquille de plastique, devraient être le premier ajustement d'indicateur de limite de résistance pour la position des 2 m Ω, puis emploient la coquille thermique de corps de fusible de paquet d'aluminium, puis mesurent la résistance d'isolation entre la feuille de fil et métallique. Quand le témoin de la valeur de la résistance d'isolation est plus grand que 2 m Ω ; Les signaux de NG ne produit pas, n'a pas trouvé que l'échantillon est qualifié.

Résistance 2 diélectrique

L'A. fond avec la coquille sur le corps thermique de fusible entre le fil et la coquille de plastique pour porter l'essai de force, la coquille de corps de fusible avec la feuille métallique, et puis la tension d'essai entre feuille de fil et métallique de 1500 v (C.A.), une minute, si vous ne voyez aucun phénomène de décharge ou de panne est trouvé pour qualifié. Le B. (après déconnexion) entre l'avance deux sur le combat thermique de corps de fusible entre deux fusibles dans l'essai de force, appliquant la tension d'essai de 500 v (C.A.) entre les deux avances, une minute, si vous ne voit pas n'importe quelle décharge ou le phénomène de panne est trouvé pour qualifié.
