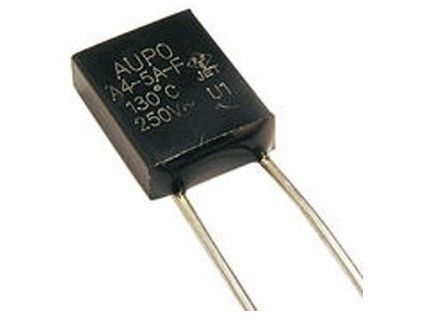

Une prise à faible résistance de taille compacte AUPO coupure thermique Fuse Link Tf 130°C 250V 5A A4-5A-F avec température certifiée mondialement
Protection contre la température limite supérieure
Le fusible thermique Aupo, le fusible thermique original de Therm-O-Disc, offre la plus large combinaison de températures et de charges électriques certifiées mondialement, ainsi que la plus large gamme de paquets,les montures et les configurations de conception actuellement sur le marché.
Caractéristiques
• Températures et charges électriques certifiées mondialement
• Un coup d'un coup coupe l'électricité
• Capacité d'interruption du courant jusqu'à 25 ampères @ 250 VAC
• Faible résistance
• Taille compacte
• Conforme à la directive RoHS,UL,CUL,CCC,KTL,PSE,VDE
Principe de fonctionnement
Le mécanisme de déclenchement actif du fusible thermique est une pelle électriquement non conductrice exclusivement formulée.le pellet solide maintient les contacts à ressort fermésLorsqu'une température prédéterminée est atteinte, la pellete fond, permettant au ressort de compression de se détendre.
Une fois que le fusible thermique a ouvert un circuit, le fusible doit être remplacé. Cette procédure de remplacement doit inclure la correction de l'état de défaut avant le nouveau fonctionnement du produit.
Dimension (mm)
Rating électrique
| Modèle NO |
Température de fonctionnement nominale. |
Température de déclenchement |
Température de maintien |
Température maximale |
Courant nominal |
Voltage nominal |
| R/N |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| A0-5A-F |
84°C |
82 ± 2 °C |
65°C |
203°C |
5A |
250 V ou plus |
| A1-5A-F |
102°C |
98 ± 2°C |
80°C |
203°C |
5A |
250 V ou plus |
| A2-5A-F |
115°C |
112 ± 3°C |
95°C |
203°C |
5A |
250 V ou plus |
| A3-5A-F |
125°C |
120 ± 3°C |
105°C |
203°C |
5A |
250 V ou plus |
| A4-5A-F |
130°C |
126 ± 2 °C |
107°C |
203°C |
5A |
250 V ou plus |
| A5-5A-F |
135°C |
131 ± 3°C |
115°C |
203°C |
5A |
250 V ou plus |
| A7-5A-F |
138°C |
135 ± 2°C |
115°C |
203°C |
5A |
250 V ou plus |
| A12 à 5A-F |
145°C |
140 ± 2°C |
126°C |
203°C |
5A |
250 V ou plus |

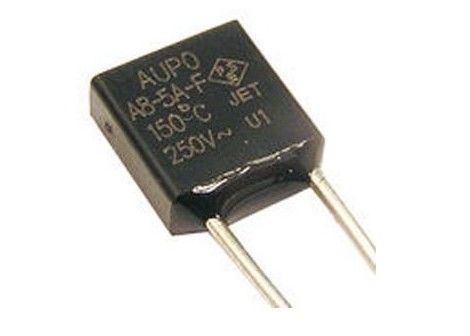

| A8-5A-F |
150°C |
145 ± 3°C |
128°C |
203°C |
5A |
250 V ou plus |
| A16-5A-F |
160°C |
155 ± 2°C |
135°C |
203°C |
5A |
250 V ou plus |
Application du projet
• Appareil portable
• Appareil majeur
• climatisation
• Les sources d'alimentation
• Chauffe-eau
• Autres
Les avantages
• La norme de l'industrie pour la protection contre les températures excessives
• Disponible dans une large gamme de températures pour offrir une flexibilité de conception dans votre application
• Disponible en montage et en emballage
Une note importante
Les utilisateurs doivent déterminer l'adéquation du fusible thermique à leur application, y compris le niveau de fiabilité requis, et sont seuls responsables de la fonction du produit d'utilisation finale.Ces fusibles thermiques contiennent des composants électriques exposés et ne sont pas destinés à résister à l'exposition à l'eau ou à d'autres contaminants environnementaux susceptibles de compromettre les composants isolants.Une telle exposition peut entraîner une isolation.
la déconnexion et le chauffage électrique localisé qui l'accompagne.
Un fusible thermique peut rester fermée ou ouverte en permanence à la suite d'une exposition à des conditions mécaniques, électriques, thermiques ou environnementales excessives ou à la fin de sa vie normale.Le défaut de contrôle de l'opération pourrait entraîner des blessures corporelles ou des dommages matériels. L'utilisateur doit intégrer des fonctions de contrôle du système supplémentaires pour atteindre le niveau de fiabilité et de sécurité souhaité.des dispositifs de limitation de température de secours ont été incorporés dans un certain nombre d'applications pour cette raison.
