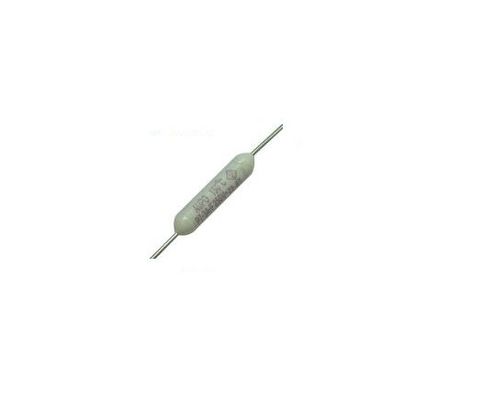

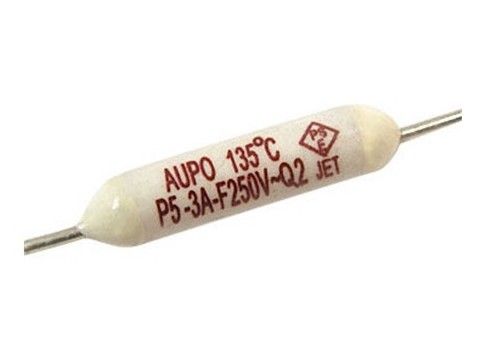

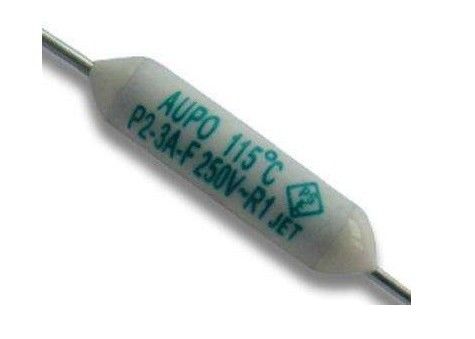

Liens thermiques AUPO à haute température TCO P5-3A-F 3A 250V coupure 135C fusible céramique pour chauffe-eau à gaz intelligent
Généraux
AUPO Les liaisons thermiques TCO sont utilisées pour prévenir les incendies causés par la production de chaleur anormale par les circuits et autres produits électriques générateurs de chaleur.Il s'agit d'un fusible thermique non réinitialisable qui ouvre les contacts électriques lorsque les températures dépassent le niveau spécifié..
Principe de fonctionnement
Lorsque la température ambiante atteint la température de fonctionnement, l'élément thermique fond et les ressorts éloignent le contact et ouvrent le circuit en permanence
Dimension
| Série |
Dimension (en mm) |
| a) |
b |
c |
d |
e |
| P-F |
9.0 ± 0.5 |
38 ± 3 |
Φ0,54 ± 0.5 |
Φ2,5 ± 0.1 |
3.3 ou moins |
| P-1A-F |
6.5 ± 0.5 |
38 ± 3 |
Φ0,54 ± 0.5 |
Φ2,1 ± 0.1 |
2.4 ou moins |
| P-3A-F |
10.0 ± 0.5 |
38 ± 3 |
Φ0,6 ± 0.02 |
Φ3,0 ± 0.1 |
3.3 ou moins |
Données techniques
| Modèle NO |
Température de fonctionnement nominale. |
Température de déclenchement |
Température de maintien |
Température maximale |
Courant nominal |
Voltage nominal |
| |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| P0-3A-F |
84°C |
82 ± 2 °C |
65°C |
200°C |
3A |
250 V ou plus |
| P1-3A-F |
102°C |
98 ± 2°C |
80°C |
200°C |
3A |
250 V ou plus |
| P2-3A-F |
115°C |
112 ± 3°C |
95°C |
200°C |
3A |
250 V ou plus |
| P3-3A-F |
125°C |
120 ± 3°C |
105°C |
200°C |
3A |
250 V ou plus |
| P4-3A-F |
130°C |
126 ± 2 °C |
107°C |
200°C |
3A |
250 V ou plus |
| P5-3A-F |
135°C |
131 ± 3°C |
115°C |
200°C |
3A |
250 V ou plus |
| P9-3A-F |
138°C |
135 ± 2°C |
115°C |
200°C |
3A |
250 V ou plus |
| P7-3A-F |
150°C |
145 ± 3°C |
128°C |
200°C |
3A |
250 V ou plus |
| P12-3A-F |
145°C |
140 ± 2°C |
126°C |
200°C |
3A |
250 V ou plus |
Applications
• Appareils électriques et chauffages
• Produits de bobinage et sources d'alimentation
• Équipement de bureau et appareils de télécommunication
• Automobiles et autres composants électroniques
Précautions
• Les courbes des conduites doivent être situées à au moins 3 mm du corps du TCO.
• Il faut faire preuve d'une extrême prudence lors de la soudure, utiliser un dissipateur thermique et éviter de chauffer au-dessus de Tf -24°C.
• La partie métallique du TCO est électriquement active et peut nécessiter une isolation.
• Ne pas utiliser dans des liquides ou des gaz toxiques tels que l' acide sulfurique ou l' oxyde nitreux.
• Ne connectez pas le chauffe-eau directement au coupe-feu.
Déterminez la bonne série
• Tp: température maximale du produit auquel doit être fixé un découpage.
• Th: la plage de température sûre pour l'utilisation de la limite.
• Ts: 24oC (Tp-Th) (Appliquer 35oC pour la valeur Ts lorsque Tp est supérieur à 170oC.)
• À: La température de chauffage causée par la charge électrique (veuillez vous référer à la courbe de corrélation température / courant)
• + a: 1. auto-chauffage du fil de plomb 2. structure de ventilation ou étanchéité 3. emplacement du terminal de connexion 4. épaisseur du matériau de revêtement isolé 5.Valeur optimale de l'état en tenant compte des variations de tension électrique
Tp + Ts + To + a = température applicable
