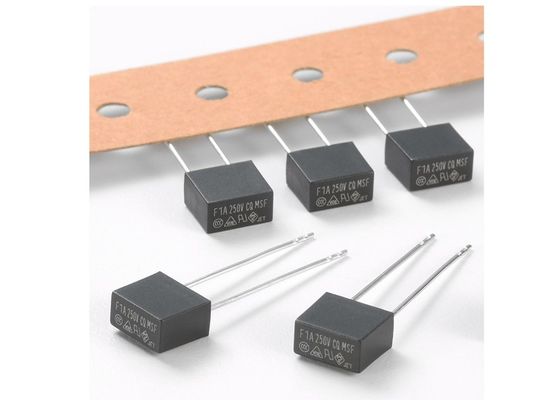

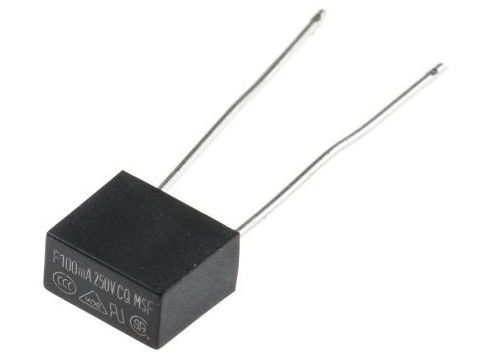

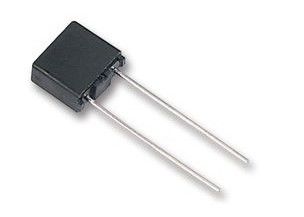

UL VDE CSA Pack de munitions radial plomb noir thermoplastique à souffle rapide micro fusible MSF 005 F5A 250V 8,35x7,7 mm
Approbation
VDE 50mA à 6,3A
Acceptation de l'ASC 50mA à 6,3A
UL reconnu 50mA à 6,3A
PSE 1A à 6,3A
CCC 50mA à 5A
CQC 6.3A
Caractéristique électrique
Nommé
courant |
1.5 dans |
2.1 Dans |
2.75 dans |
4 Dans |
10 Dans |
| Résultats |
Maximum |
Résultats |
Maximum |
Résultats |
Maximum |
Maximum |
| 50mA à 5A |
60 minutes |
30 minutes |
10 ms |
3 secondes |
3 secondes |
300 ms |
20 ms |
| 6.3 A |
60 minutes |
30 minutes |
10 ms |
5 secondes |
3 secondes |
300 ms |
20 ms |
Température ambiante à 25°C
Dimensions mécaniques
Spécification
| Type de produit |
(A) |
(V) |
résistance au froid |
chute de tension maximale |
Valeur I2T |
Capacité de rupture |
Poids (produit unique) |
| MSF.050 |
50 mA |
250 V ou plus |
4.197 |
850 |
0.000675 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.063 |
63 mA |
250 V ou plus |
2.802 |
750 |
0.001429 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.080 |
80 mA |
250 V ou plus |
1.71 |
650 |
0.007258 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.100 |
100 mA |
250 V ou plus |
1.16 |
600 |
0.009 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.125 |
125 mA |
250 V ou plus |
1.0002 |
550 |
0.012656 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.160 |
160 mA |
250 V ou plus |
1.4923 |
500 |
0.02304 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.200 |
200 mA ou plus |
250 V ou plus |
1.0965 |
480 |
0.0324 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.250 |
250 mA |
250 V ou plus |
0.7007 |
440 |
0.081563 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.315 |
315 mA |
250 V ou plus |
0.382 |
400 |
0.093768 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.400 |
400 mA |
250 V ou plus |
0.3006 |
370 |
0.1296 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.500 |
500 mA |
250 V ou plus |
0.2471 |
350 |
0.30375 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.630 |
630 mA |
250 V ou plus |
0.146 |
320 |
0.375071 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF.800 |
800 mA |
250 V ou plus |
0.104 |
300 |
0.6912 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 001 |
1 A |
250 V ou plus |
0.08 |
280 |
0.72 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 002 |
2 A |
250 V ou plus |
0.033 |
240 |
3.6 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 004 |
4 A |
250 V ou plus |
0.0133 |
160 |
19.44 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 005 |
5 A |
250 V ou plus |
0.0109 |
150 |
21.375 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 1. Je vous en prie.25 |
1.25 A |
250 V ou plus |
0.0581 |
280 |
1.125 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 1. Je vous en prie.60 |
1.6 A |
250 V ou plus |
0.0406 |
250 |
2.1888 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 2.50 |
2.5 A |
250 V ou plus |
0.0229 |
200 |
7.03125 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 3. Je suis désolé.15 |
3.15 A |
250 V ou plus |
0.0179 |
180 |
8.037225 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 004 |
4A |
250 V ou plus |
0.0133 |
160 |
19.44000 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 005 |
5A |
250 V ou plus |
0.0109 |
150 |
21.37500 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
| MSF 6.30 |
6.3 A |
250 V ou plus |
0.0087 |
150 |
46.4373 |
35 A ou 10* courant nominal à 250 V CA |
0.35419 |
Rating d'interruption
35 ampères ou 10 fois le courant nominal; la valeur la plus élevée à 250 V CA.
Spécification environnementale
Température de fonctionnement de -55°C à +125°C
La fréquence d'écoulement de l'électricité est calculée en fonction de la fréquence d'écoulement de l'électricité.
L'essai doit être effectué à l'aide d'une méthode de dépistage spécifiée dans le règlement (CE) no 1907/2006 du Parlement européen et du Conseil.
Résistance à l'isolation MIL-STD-202G, méthode 302, condition d'essai A (après ouverture) 10 000 ohms minimum
Résistance à la chaleur de la soudure MIL-STD-202G, méthode 210, condition d'essai B (10 secondes, à 260 °C)
Choc thermique: MIL-STD-202G, méthode 107, condition d'essai B (de - 65 °C à + 125 °C)
Spécification physique
Matériaux Base et capuchon: thermoplastique noir, UL 94-V0
Pins ronds: en cuivre, en étain
Emballage
1En vrac: 1000 pièces par boîte.

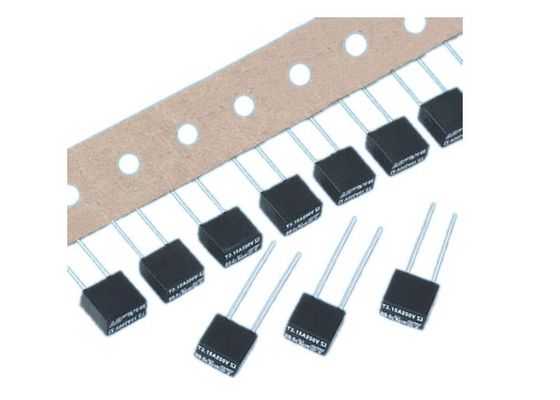

2Un paquet de munitions, une boîte de 1000 pièces.
