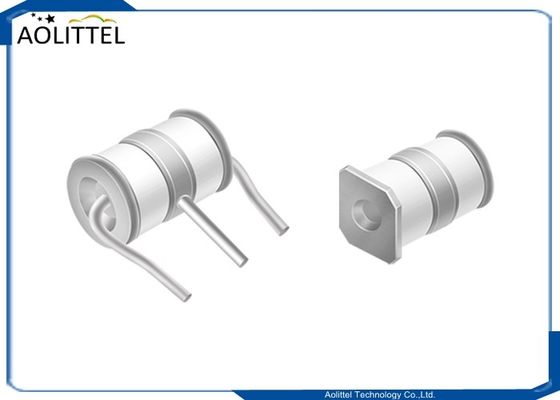

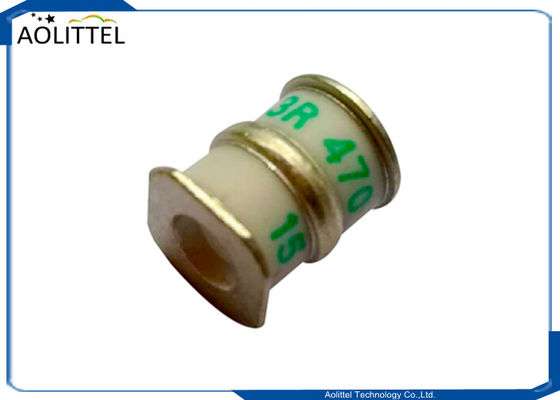

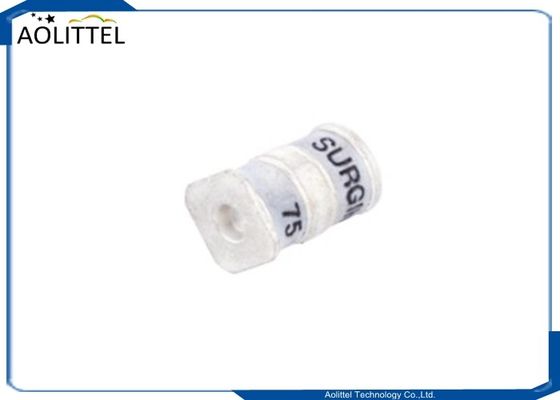

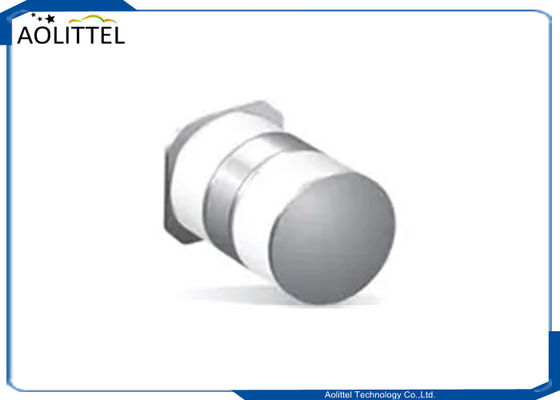

2052 SMT à haute tension miniature SMD à charge légère à 3 électrodes tube de décharge de gaz GDT 90V 10KA avec deux bornes carrées
Application du projet
■ xDSL
■ Set-top box: une boîte de télécommunications
■ équipement satellite et CATV
■ fournisseur d'électricité
■ Produits électroniques de consommation
■ Équipement général de télécommunications
■Équipement de télécommunications
■ équipement industriel/électronique
■ Produits électroniques de consommation
Taille du produit (unité: mm)
Spécification
| Partie n° |
Le débit d'éclairage doit être supérieur ou égal à la tension d'éclairage. |
1KV/μs (V) |
8/20 μs (10 fois) (KA) |
Voltage d'arrêt en courant continu ((V) |
Le nombre de fois où la fréquence est supérieure à 50 Hz est indiqué. |
Résistance à l'isolation (GΩ) |
Capacité 1MHz ((PF) |
La durée de vie de l'impulsion est de 10/1000μs@100A. |
| Pour les appareils à moteur à combustion |
75 ± 20% |
700 |
5 |
52 |
5 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
90 ± 20% |
600 |
5 |
52 |
5 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
120 ± 20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| Le numéro de série est le numéro de série. |
150 ± 20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| Pour les véhicules à moteur |
200 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
230 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur à combustion |
250 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
350 ± 20% |
750 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur |
400 ± 20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
420 ± 20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur à combustion |
470 ± 20% |
900 |
10 |
135 |
10 |
1 |
2 |
300 |
| Pour les appareils à moteur électrique |
600 ± 20% |
1000 |
5 |
135 |
5 |
1 |
2 |
300 |
| Pour les appareils à moteur à combustion |
800 ± 20% |
1400 |
5 |
135 |
5 |
1 |
2 |
300 |
| Pour l'utilisation des appareils électroménagers |
1100 ± 20% |
1750 |
5 |
135 |
5 |
1 |
2 |
300 |
Le ruban adhésif de l'emballage
Caractéristiques
• Conforme à la réglementation RoHS et HF
• Taille:7.2 mm*5.0 mm
• Tensions de décharge en courant continu: 75 à 1100 V
• Voltage de rupture stable.
• Résistance élevée à l'isolation.
• Voltage de réserve élevé.
• Une grande capacité d'absorption du courant transitoire.
• Faible capacité et perte d'insertion
• Conception du support de surface
• Voltage de rupture symétrique (L-L, L-G)
Généraux
Les tubes de décharge de gaz (GDT) utilisent des gaz nobles enfermés dans des tubes en céramique pour fournir un circuit alternatif pour les pics de tension.L'enveloppe en céramique et les connecteurs en nickel permettent des charges élevées et Surging offre des produits fonctionnant à 20KALes tensions de panne des appareils sont très variées (jusqu'à 20% de tolérance). Les principales applications sont les lignes de télécommunications à haute fréquence, les stations, les systèmes de sécurité, les réseaux de télécommunications et les réseaux de télécommunications.Dispositifs de protection contre les surtensions (SPD) HID et de haute qualité.
Les tubes de décharge de gaz à trois électrodes de série 2052 SE90 sont spécialement conçus pour protéger les télécommunications, les industries,les applications électroniques de consommation à partir de surtensions transitoires pouvant résulter de coups de foudre et d'opérations de commutation d'équipementCes dispositifs offrent des surtensions maximales de 5 à 10 kA, une faible capacité de 2 pF max. et une résistance d'isolation élevée de > 1 GΩ.Les GDT à 3 électrodes légères offrent un large éventail de niveaux de tension de rupture avec la série 2056 offrant une plage de 90 à 600 V et les GDT de la série 2052 avec une plage de tension de rupture symétrique de 230 à 800 VUne option de défaillance-courte de niveau commutateur est disponible pour la série 2056
