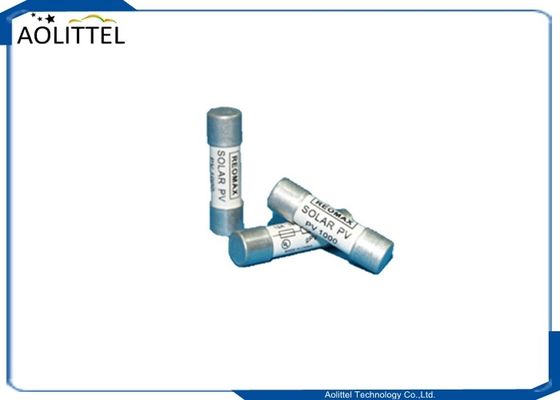

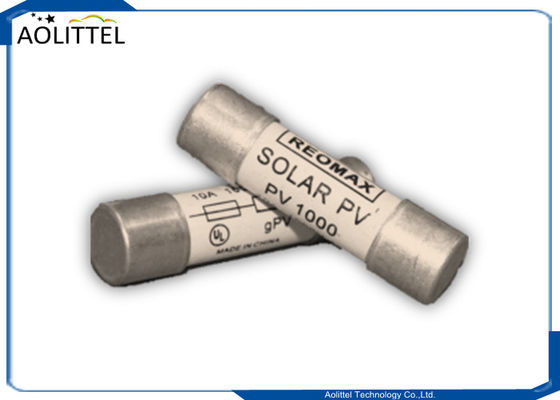

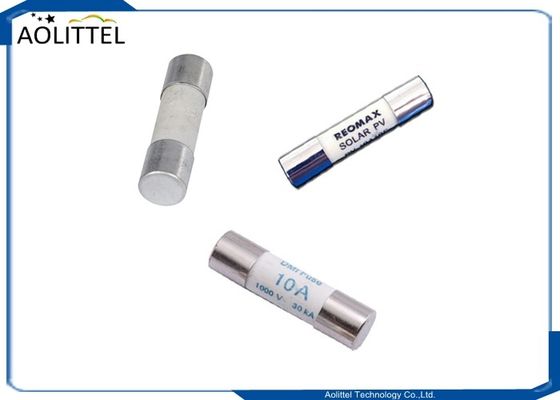

5AG 10x38mm Cylindre enchevêtrement photovoltaïque tube en céramique fusible 10A 1000V gPV Pour multimètres numériques Panneau solaire
Définition
La série PV1000 Solar Protection Fuse links a été spécialement conçue pour la protection des systèmes photovoltaïques (PV),Cette famille de fusibles de type midget (10 x 38 mm) peut protéger en toute sécurité les modules photovoltaïques et les conducteurs contre les conditions de surtension inverseComme les systèmes photovoltaïques ont augmenté en taille, les exigences de tension correspondantes ont également augmenté.Cette augmentation de la tension du système a généralement été destinée à minimiser les pertes de puissance associées à de longues courses de conducteursLes dispositifs de protection des circuits standard ne sont pas conçus pour protéger complètement les panneaux photovoltaïques..
AOLITTEL propose plus de 11 ampères pour répondre à des exigences spécifiques dans une variété d'applications.
La série PV1000 de fusibles photovoltaïques de 10x38 mm et 1000Vdc est conçue pour protéger et isoler les chaînes photovoltaïques.les conditions de courant de cycle élevé et de courant de défaut faible (courant inverse)Quatre styles sont disponibles pour une flexibilité d'application
Fuseau céramique 10 x 38 mm, 10 Ampère, 1000 V, couramment utilisé dans les circuits de protection des multimètres numériques.
Les fusibles nains de 10x38 mm aident à fournir une protection supplémentaire contre le surtensionnement et ont la capacité de limiter les courants avec une fiabilité d'action rapide.Les fusibles nains de 10x38 mm peuvent être utilisés dans diverses applications.Sélectionnez une série ci-dessous en fonction des besoins électriques de votre système.
Caractéristiques
• Répond aux normes photovoltaïques UL et IEC pour une acceptation mondiale
• Performance à faible perte de watts pour l'efficacité énergétique
• Performance à basse température pour une dimensionnement plus précise
• La version de terminal à crimp en ligne est facile à appliquer dans la construction de harnais de fil
Applications typiques
• Boîtes de mélange
• Invertisseurs
• Les câbles photovoltaïques
Taille (mm)
Spécification
|
La partie no.
|
Nommé
Actuel
|
Nommé
Voltage
|
Déchirure
Capacité
|
I2t (A2S)
|
Perte en watts (W)
|
| Pré-arcage |
Total à 1000 V |
0.8 Dans |
1.0En |
| PV1000.1A |
1A |
Les appareils électriques
(DC)
|
10kA,
Constante du temps
< 1 ms
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| PV1000. Je vous en prie.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| Le nombre de points de contrôle est le suivant: |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Recommandations concernant l'installation
Proposez la méthode d'installation comme indiqué sur la figure suivante.
A. Installation de pinces à fusibles
B.Kit d'assemblage des supports à plusieurs pôles ((1/2/3/4 pôles)
Emballage
Produits en vrac
10 pièces par sac poly; 1 sac poly par boîte intérieure ; 18 boîtes intérieures par carton extérieur ((6 * 3 niveaux)
A. Boîte intérieure : 54x42x23 mm B. Carton extérieur 24x17x11 cm
Porteur de fusible photovoltaïque approprié
