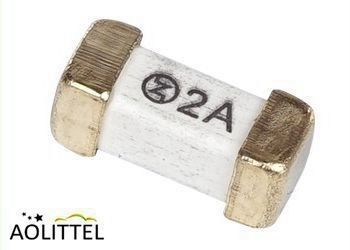

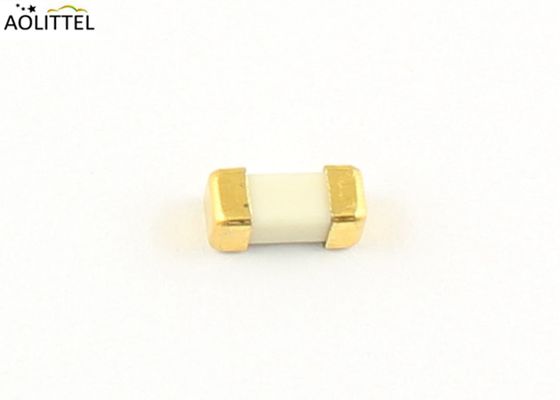

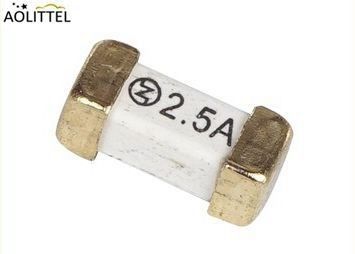

6125 2410 1808 fil dans le temps de retard de l'air Suface monture fusible 250V 2A
Résumé
Des fusibles à petite surface sont disponibles pour un large éventail d'applications de protection contre les surtensions.Contribuer à prévenir les dommages coûteux et à promouvoir un environnement sûr pour les équipements électroniques et électriques, nos fusibles à puce à usage unique offrent une stabilité de performance pour supporter des applications avec des capacités de courant de 0,5 A à 20 A.
Je vous en prie, faites-moi confiance.
TéléchargerJe ne sais pas.
Ao littel propose également le fusible FT600 destiné aux télécommunications.Ce fusible permet de répondre aux exigences nord-américaines en matière de protection contre les surtensions,y compris Telcordia, GR-1089,TIA-968-A (anciennement partie 68 de la FCC), et UL60950 3e édition
La conception multicouche 2410 ((6125) est un fusible SMD Wire-In-Air qui convient très bien aux applications de protection secondaire par rapport aux applications actuelles.
Nous avons comparé nos fusibles 2410SFV à des fusibles à fil ondulé normaux.
Les caractéristiques de l'appareil, ainsi que l'excellente capacité de résistance au courant d'incendie.
Introduction de la technologie d'assemblage des PCB dans la conception et la fabrication des fusibles 2410,Nous avons réalisé sur le plomb libre complètement et pas de capuchon d'extrémité de la chute de risque par rapport au corps en céramique traditionnelle avec fusible capuchon d'extrémité.
| Au petit Mont de surface Fuse Membre de la famille |
| Je ne veux pas. |
Taille |
Le souffle |
Voltage |
Les Seires |
| 1 |
0603 |
Un coup rapide |
32 V |
06.000 |
| 2 |
0603 |
Retard de temps |
32 V |
06.100 |
| 3 |
1206 |
Un coup rapide |
32 V |
12.000 |
| 4 |
1206 |
Retard de temps |
32 V |
12.100 |
| 5 |
6125 |
Retard de temps |
250 V ou plus |
SET |
| 6 |
6125 |
Un coup rapide |
250 V ou plus |
Le SEF |
| 7 |
2410 |
Un coup rapide |
125 V |
SFE |
| 8 |
2410 |
Retard de temps |
125 V |
Résultats |
| 9 |
1808 |
Un coup rapide |
Pour les appareils électroniques |
FSS |
| 10 |
1808 |
Retard de temps |
Pour les appareils électroniques |
SST |
| 9 |
1032 |
Retard de temps |
125 V |
R1032 Les produits de base |
| 10 |
1032 |
Un coup rapide |
125 V |
R1032 Les produits de base |
Les avantages
• Action très rapide à 200% de surcharge
• Excellente capacité de résistance au courant d'entrée
• Haute fiabilité et résilience
• Des caractéristiques de suppression de l'arc puissantes
• Terminal en cuivre plaqué au nickel et à l'étain
Caractéristiques du produit
• Fuseau de montage de surface à retard de temps avec petite empreinte 2410
• Répond à la norme EIA/IS-722
• Compatible avec la soudure par immersion
• Voltage nominal de 250 V (200mA à 30A)
• Un taux élevé d'interruption
• Conçu conformément à la norme IEC 60127-4 relative aux fusibles modulaires universels
• Large plage de température de fonctionnement de -55°C à 125°C
• Conforme à la norme IEC 61000-4-5 2e édition, épreuve d'immunité contre les surtensions (1.2 x 50us/8x20us, combinaison d'ondes 500V/250A pour la catégorie des lampes < 25W) ¢ 3A et supérieur à l'ampère
• sans halogène, conforme à la RoHS et 100% sans plomb
• Lien de sécurité composite en cuivre ou en alliage de cuivre
Application du projet
• Équipement industriel
• Téléviseur LCD/PDP
• Invertisseur de rétroéclairage
• fournisseur d'électricité
• Système télécom
• Mise en réseau
• Systèmes de jeux
• Produits blancs
• Automobilisme
Forme et dimensions (mm)
Spécification
| La partie no. |
Nombre d'ampères |
Rating de la tension |
Capacité de rupture |
Résistance au froid nominale (Ohms) |
L'intégrale de fusion (A2.S) |
Approbation par l'agence |
| L.U. |
CUL |
| SET0200 |
200 mA |
250 VAC |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
0.92 |
0.125 |
● |
● |
| Le montant de la garantie |
250 mA |
0.86 |
0.145 |
● |
● |
| SET0300 |
300 mA |
0.62 |
0.162 |
● |
● |
| SET0315 |
315 mA |
0.55 |
0.189 |
● |
● |
| SET0375 |
375 mA |
0.47 |
0.2 |
● |
● |
| Le montant de la garantie est calculé à partir du montant de la garantie. |
400 mA |
0.38 |
0.238 |
● |
● |
| Le montant de la garantie |
500 mA |
0.32 |
0.275 |
● |
● |
| SET0600 |
600 mA |
0.285 |
0.47 |
● |
● |
| SET0630 |
630 mA |
0.256 |
0.566 |
● |
● |
| SET0700 |
700 mA |
0.208 |
0.805 |
● |
● |
| SET0750 |
750 mA |
0.175 |
1.24 |
● |
● |
| SET0800 |
800 mA |
0.155 |
1.88 |
● |
● |
| SET1100 |
1A |
0.148 |
3.5 |
● |
● |
| Le montant de l'aide est calculé en fonction de la situation. |
1.25A |
0.102 |
4.76 |
● |
● |
| SET1150 |
1.5A |
0.085 |
6.305 |
● |
● |
| SET1160 |
1.6A |
0.075 |
6.505 |
● |
● |
| Le montant de la garantie |
2A |
0.044 |
8.95 |
● |
● |
| SET1250 |
2.5A |
0.043 |
16.025 |
● |
● |
| SET1300 |
3A |
0.033 |
21.56 |
● |
● |
| SET1315 |
3.15A |
0.029 |
22.75 |
● |
● |
| SET1350 |
3.5A |
0.027 |
27.05 |
● |
● |
| SET1400 |
4A |
0.025 |
31.808 |
● |
● |
| SET1500 |
5A |
0.019 |
40.25 |
● |
● |
| SET1600 |
6A |
0.018 |
67.245 |
● |
● |
| SET1630 |
6.3A |
0.017 |
73.55 |
● |
● |
| SET1700 |
7A |
0.015 |
76.28 |
● |
● |
| SET1800 |
8A |
80.75 |
○ |
○ |
| SET2100 |
10A |
0.014 |
110.38 |
○ |
○ |
| SET2120 |
12A |
0.013 |
158.08 |
○ |
○ |
| SET2150 |
15A |
0.012 |
160.68 |
○ |
○ |
| Le montant de la garantie |
20A |
166.58 |
○ |
○ |
| SET2300 |
30A |
0.011 |
170.56 |
○ |
○ |
- Ces pièces n° résistance au froid et valeur I2t sont en attente en raison des éléments de fusible doivent être personnalisés;
- La résistance au froid en courant continu est mesurée à < 10% du courant nominal à une température ambiante de 25 °C;
- "Système de détection de l'émission" (1)
- Rate d'interruption minimale: 1,35 pouces.
Caractéristiques du produit
|
Je ne veux pas.
|
Nom de l'article
|
C- Je ne sais pas.
|
Rnormes d'éference
|
| 1 |
Marquage du produit
|
Marque, notation d'ampère |
Au litel des normes de marquage |
| 2 |
Température de fonctionnement
|
-55°C à 125°C |
Pour les appareils électroniques |
| 3 |
La soudabilité
|
T=240°C±5°C, t=3sec±0,5sec, Couverture ≥95% |
Le produit doit être présenté à l'autorité compétente. |
| 4 |
Résistance à la chaleur de soudure
|
10 secondes à 260 °C |
La méthode est utilisée pour déterminer le taux de dépistage. |
| 5 |
Résistance à l'isolation (après ouverture)
|
10,000 ohms au minimum |
La méthode 302 de la norme MIL-STD-202, condition d'essai A |
| 6 |
Choc thermique
|
5 cycles, -65°C / +125°C, 15 minutes à chaque extrême |
Le test doit être effectué à l'aide d'une méthode d'essai. |
| 7 |
Choc mécanique
|
100 G ′s de pointe pendant 6 millisecondes, 3 cycles |
Le produit doit être présenté à l'essai. |
| 8 |
Vibration
|
0Amplitude, 10-55 Hz en 1 min. 2 heures par XYZ = 6 heures |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
| 9 |
Résistance à l'humidité
|
10 cycles |
Le produit doit être présenté à l'organisme d'essai. |
| 10 |
Spray au sel
|
Solution saline à 5%, 48 heures |
La méthode de l'épreuve est la suivante: |
Caractéristiques de fusion
| Pourcentage d'ampère nominal ((In) |
Temps de fusion |
| 100% * Dans |
4 heures Min. |
| 200% * Dans |
120 secondes au maximum. |
| 1000% * Dans |
10 secondes. |

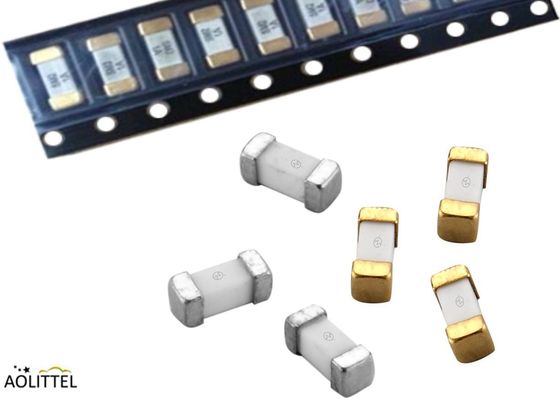

Emballage
Tape en rouleau; 1000 pièces en rouleau de 7 pouces de diamètre, bande de 12 mm de large, norme EIA 481
Diagramme de sélection des fusibles à montage de surface
Cependant, les considérations de base pour la sélection des fusibles sont présentées dans le schéma de flux présenté à la figure 6.
vous aidera à choisir un fusible le mieux adapté à vos conditions d'application.
Étape 1
Appliquer une dégradation à l'état stable standard (75%) [Ifuse ≥ Isys/0,75] ⇒ Appliquer une dégradation à la température [Ifuse ≥ Isys/0.75/Ktemp] ⇒ Rating de courant de fusible à l'état d'équilibre ⇒ Étape 2 ️Déterminer la forme d'onde de l'impulsion en calculant I2t ⇒ Étape 3 ️Appliquer la dératation du cycle d'impulsion ⇒ Étape 4 ️Appliquer la température de l'impulsion
Déracination ⇒ Étape 5 ️ Appliquer le déracinement pour la variance dans le circuit ⇒ Étape 6 ️ Sélectionner le courant du fusible
Évaluation de l'environnement d'impulsion ⇒ Étape 7 ️ Sélectionnez la valeur de courant nominale du fusible (utilisez une valeur plus élevée entre les étapes 1 et 6) ⇒ Étape 8 ️ Vérifiez la tension nominale
Sélection des fusibles à montage de surface
La sélection des fusibles SMD semble simple, en ce sens que vous en choisissez un qui a un courant nominal légèrement supérieur au courant de fonctionnement de votre système le plus mauvais cas.Il y a des considérations de dératation pour le courant de fonctionnement et la température d'application.L'allumage et d'autres opérations du système (comme les changements de vitesse du processeur ou le démarrage du moteur) provoquent des surtensions ou des pics de courant qui doivent également être pris en considération lors du choix d'un fusible.Donc, choisir le bon fusible pour votre application n'est pas aussi simple que de connaître le courant nominal tiré par le système.
Comparaison de la température du fusible de montage de surface
Un fusible SMD est un dispositif sensible à la température. Par conséquent, la température de fonctionnement aura un effet sur la performance et la durée de vie du fusible.La température de fonctionnement doit être prise en considération lors du choix du courant nominal du fusible.La courbe de dégradation thermique pour les fusibles à montage de surface est présentée dans la figure ci-dessous.Utilisez-le pour déterminer le pourcentage de dégradation basé sur la température de fonctionnement et l'appliquer au courant du système dégradé.
