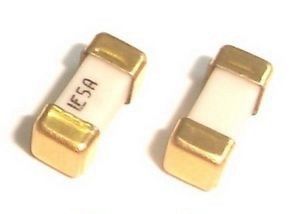

10.1x3.1mm 4012 haute tension extérieure à retard de temps du fusible 1A 600VAC 350VDC de bâti anti-déflagrante

Résistance à l'explosion à haute tension 10,1x3,1 mm 4012 retard de temps monture de surface fusible 1A 600VAC 350VDC

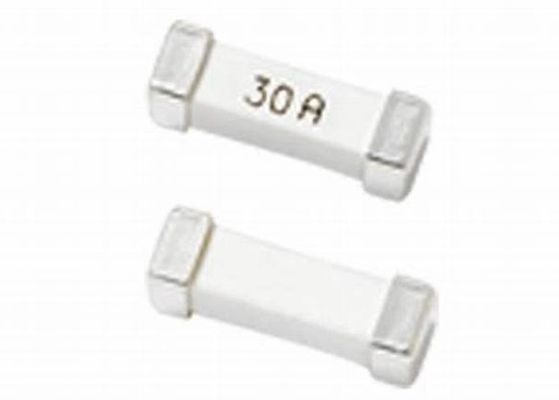

Le fusible SMD AOLITTEL NANO2 est idéal pour une utilisation dans les équipements Datacom et télécom

Le fusible NANO2 est un fusible à action rapide et à courant très élevé conçu pour des applications à courant de fonctionnement élevé.Sa faible élévation de température et ses excellentes caractéristiques de stabilité thermique le rendent idéal pour une utilisation dans les équipements de datacom et de télécommunications tels que les serveurs haut de gammeIl offre une protection contre les circuits à haut ampli, des capacités d'interruption ultra-hautes (jusqu'à 500 A à 72 VDC) et un format compact (10,1 mm x 3,12 mm x 3.12 mm) pour économiser de l'espace sur la carte.

Caractéristiques et avantages

Courant nominal élevé (15 30 A) avec tension supérieure jusqu'à 100 VDC
Résistance au cycle thermique améliorée
I2t à haute fusion
Fuseau à montage de surface dans une petite empreinte
Plage de température de fonctionnement de -55°C à 125°C
Permet aux serveurs de lame de fonctionner à une puissance plus élevée
Fournit une plus grande fiabilité dans des conditions de cycle thermique difficiles
Prévient le déclenchement gênant causé par une surtension transitoire lors de l'échange chaud du serveur de lame
Permet une plus grande souplesse dans le placement des fusibles sur les cartes serveur à lame mince
Assure des performances robustes et une protection fiable dans des environnements de travail à température ambiante extrêmement élevée

Matériaux et dimensions

Matériau du corps de construction: céramique
Matériau de finition: argent (Ag), nickel (Ni), étain (Sn)
Élément de fusible: argent ((Ag)

Modèle de sol recommandé - soude à reflux

Unité: mm

Numérotation des pièces

Système de numérotation des pièces

CQ40LT 001

CQ40LT -- Série

001 -- Code AMP (voir tableau ci-dessous)

Caractéristique électrique

Température ambiante à 25°C

Application du projet

Serveurs haut de gamme / Blade computing

alimentation électrique de la station de base

Module régulateur de tension

Système de ventilateur de refroidissement pour PC Server

Applications de l'architecture avancée de calcul des télécommunications (ATCA) pour le cloud computing

Système de gestion des batteries (outils industriels)

Rating d'interruption

1A à 30A:

150 ampères à 350 V de courant continu
150 ampères à 600 V CA

600 ampères à 60 V de courant continu

40A: 600 ampères à 60 V CC

Méthode de soudure

*Soudage par reflux: 260°C, 30 secondes maximum.
*Soldage par ondes: 260°C, 10 secondes maximum.
*Salure à la main: 350°C, 3 secondes maximum.

Spécification du ruban et du rouleau

Quantité de ruban adhésif et de rouleau: 1000 pièces par rouleau

Caractéristiques du produit

Matériaux

Corps: en céramique

Couverture en céramique: cuivre plaqué argenté

Résistance à l'isolation (après ouverture) MIL-STD-202, méthode 302, condition d'essai A (10.000 ohms, minimum)

La méthode de soudage est la méthode MIL-STD-202.

Résistance à la chaleur de soudure MIL-STD-202, Méthode 210, Condition d'essai B (10 secondes à 260°C) Recommandation de PCB pour la gestion thermique Épaisseur minimale de couche de cuivre = 100 μm

Largeur minimale des traces de cuivre = 10 mm

Des méthodes de gestion thermique alternatives peuvent être utilisées, dans ces cas, la température maximale du corps du fusible ne doit pas dépasser 80 °C dans un environnement à 25 °C.

Température de fonctionnement de 55°C à 125°C avec dératage approprié
