Détecteur de température du liquide de refroidissement du moteur AEC-Q200
Caractéristiques et avantages
Disque sans plomb entièrement métallisé
Options multiples de stabilité à température
Des solutions personnalisées, normalement en fonction des dimensions, température, résistance, tolérance.
Une grande précision.
Excellente cohérence et interchangeabilité
Je vous en prie. TéléchargerJe vous en prie.
Généraux

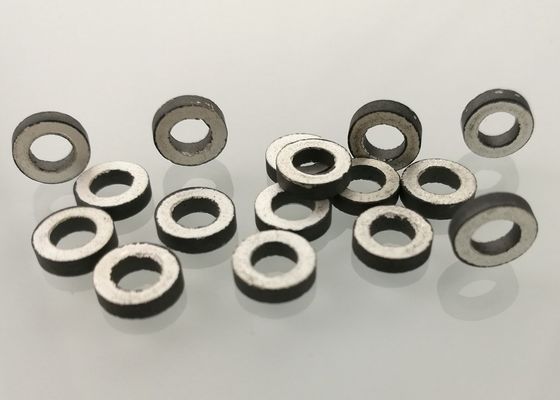

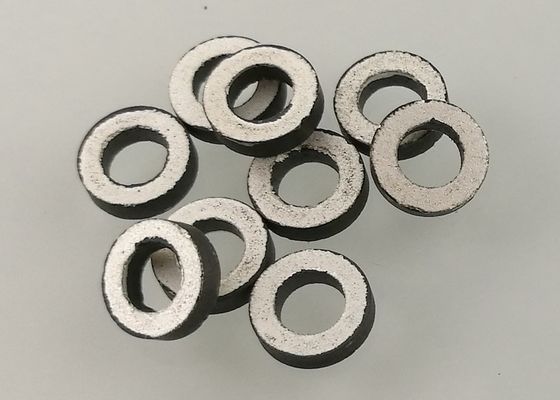

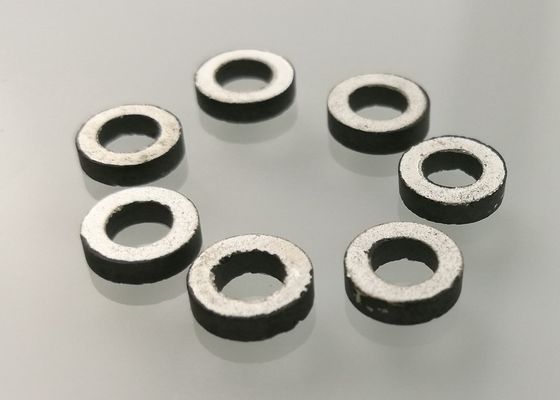

Les thermistors NTC à disque sans plomb Aolitel offrent une excellente stabilité thermique et électrique avec une large gamme de valeurs de résistance personnalisables en fonction des propriétés du matériau et des exigences du client.Ces pièces sont idéales pour diverses applications générales et automobiles (AEC-Q200)Disponible dans des tailles de disque personnalisées et plusieurs options de stabilité à température.
Ce type de produit est largement utilisé dans les applications automobiles et de consommation. La métallisation recouvre complètement les surfaces du thermistore.Les surfaces particulièrement planes et lisses assurent un excellent contact électrique et thermique sous pression.
Applications typiques
Détection et mesure de la température dans les systèmes de refroidissement des automobiles, moteurs à combustion, moteurs électriques de plus grande puissance, transformateurs d'huile, etc.
Détection, contrôle et compensation de la température ambiante
Contrôle et surveillance de la température du liquide ou du gaz
Montage dans des sondes
Automobiles (air conditionné, surveillance de la température, siège chauffé, régulateur de température de l'huile, autres)
Systèmes de détection d'incendie
Industrie chimique
Dimension de la structure (mm)
Le code | La tolérance |
Φ | 6.7 ¢6.9 |
Φ1 | 3.6 ¢3.8 |
t | 1.4 16 |
Emballage en vrac | 500 par sac |
- Je ne sais pas. | Paramètre | Le symbole | Conditions d'essai | - Je vous en prie. | Je ne veux pas. | - Je vous en prie. | Unité |
a. les produits de base | Résistance à 25°C | R80 |
Ta = 25°C ± 0,1°C T<0,5 mA |
490.2 | 516 | 541.8 | Oh |
b. Les produits | Résistance à 100 °C | R100 |
Ta = 100°C ± 0,1°C T<0,5 mA |
36.7 | 38.6 | 40.5 | Oh |
c. | R25/R100 | K | - | - | - | - | - |
d. | B Constante | B. Pour | 8876Log K | 3811 | 3850 | 3880 | K |
- Je ne sais pas. | Paramètre | Spécification | Unint |
a. les produits de base | Plage de température d'opération | -40 + 160 | °C |
b. Les produits | Courant autorisé max. | 100 | - Je ne sais pas |
c. | Courant de fonctionnement max. | 10 | - Je ne sais pas |
RL'existence contreTcourbe de températuree
Conception du thermistore
Si l'application consiste à mesurer la température autour d'un point défini, une résistance nominale unique peut être choisie (par exemple,parmi les valeurs types des produits de la gamme ND présentés aux pages 20 à 24).
Lorsqu' il est nécessaire de mesurer la température sur des plages sélectionnées T1 T2, T2 T3, ..., la résistance correspondante R1, R2, R3, ... doivent être de telle sorte qu'ils puissent être localisés sur la caractéristique R (T) d'un matériau NTC existant (par exemple parmi les matériaux standard dont la R (T) est indiquée aux pages 29 à 33).
Les résistances doivent également être compatibles avec la résistivité du matériau et les dimensions du thermistore.
Guide du catalogue de la série
Modèle | Résistance nominale R25 | B Valeur (25/50°C) | Puissance nominale (W) | Puissance de mesure (mW) | Constante de temps thématique (S) | Dissi. coet. (mW/°C) | Température de fonctionnement (°C) | ||
Autonomie de mesure | La tolérance | Valeur ((Ω) | La tolérance | ||||||
MF57□□□2700 | 220 à 630 |
± 1% ± 3% ± 5% |
2700 |
± 1% ± 3% ± 5% |
0.3 0.5 |
≤ 05 | ≤ 60 | 6 à 13 | -55 à +125 |
MF57□□□3000 | 270 à 5,1 K. | 3000 | |||||||
MF57□□□3300 | 270 à 5,1 K. | 3300 | |||||||
MF57□□□3600 | 270 à 5,1 K. | 3600 | |||||||
MF57□□□3900 | 270 à 5,1 K. | 3900 | |||||||
MF57□□□4100 | 330 à 6,8K | 4100 | |||||||
MF57□□□4300 | 330 à 6,8K | 4300 | |||||||
MF57□□□4700 | 330 à 10K | 4700 |
Remarques: conception sur mesure pour différentes courbes RT et configuration de montage
Choix des tolérances
La précision de la mesure de la température détermine le calcul de la tolérance sur la résistance: R/R = (%/°C).
Par exemple, le NTC NR55--3049-99, qui utilise un matériau N5 (caractéristique R (T) indiquée à la page 31), exige une précision de 1°C sur la plage de température 110°C-120°C.
Les tolérances peuvent être calculées: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2,76%
*Pour vos besoins spécifiques, veuillez nous contacter.
