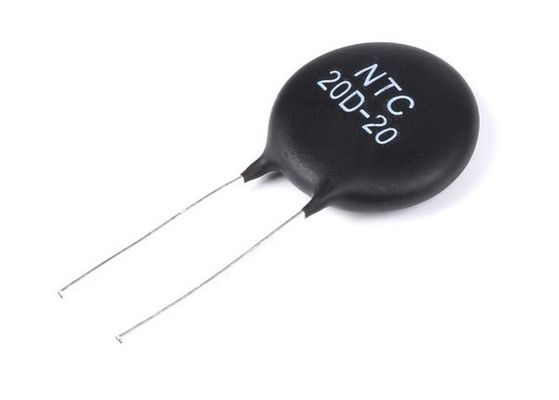

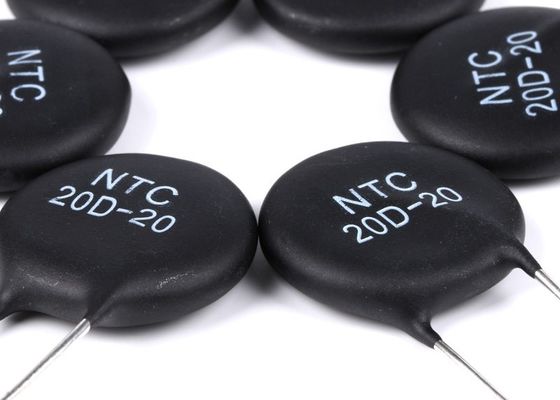

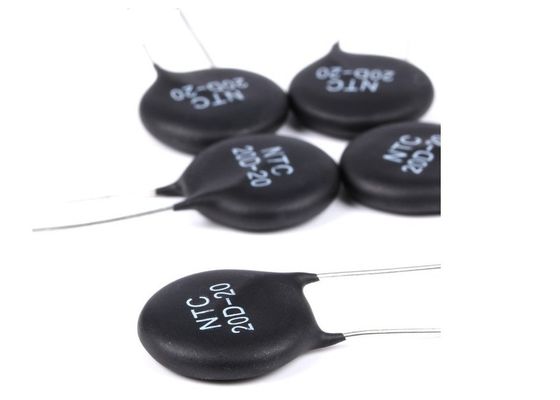

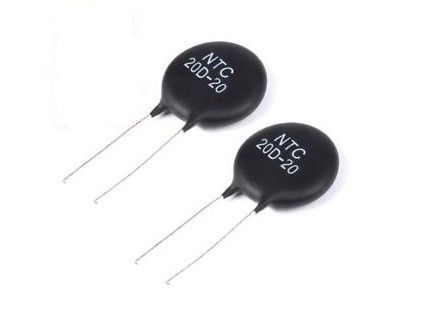

ICL limiteuse actuelle 20D-20 20mm de limiteur de courant d'irruption de disque de puce de la thermistance NTC 5 ampères 20R pour le ballast 552 d'alimentation d'énergie

Brève introduction

MF72 des dispositifs de thermistance de la série NTC pour limiter le courant de montée subite sont faits d'un matériel en céramique particulièrement formulé d'oxyde de métal et sous forme de résine radiale enduite qui est capable de limiter le courant de montée subite élevé. L'application de la thermistance de la puissance NTC dans la boucle d'alimentation d'énergie est la mesure la plus simple, la plus commode et efficace de retenir le courant de montée subite d'allumage et de protéger le matériel électronique.

Paramètres et dimension principaux

Application de thermistance de NTC

1. Alimentation d'énergie de conversion, alimentation d'énergie de commutateur, puissance d'UPS
2. Circuit d'alimentation d'énergie, circuit électronique des équipements
3. Radiateur électrique
4. Ballast électronique
5. Oscillight, affichage
6. Protection de filament d'ampoule, de lampes économiseuses d'énergie électroniques et d'autres lampes d'éclairage

Principe de fonctionnement

Quand mettez en marche un matériel électrique, un courant de montée subite prodigieux surgit pendant le moment peut être retenu effectivement par une thermistance de la puissance NTC reliée en série aux circuits de puissance, qui comprenant une capacité, appareil de chauffage, moteur. Ce courant d'irruption dure sous peu, mais son courant de pointe est prodigieux. Il peut même dépasser 100 fois du courant d'opération dans la puissance de conversion, la puissance de commutateur et la puissance d'UPS. Ainsi la limitation des currentmeasures de montée subite doit être a pris effectivement. Quand le courant est appliqué sur la thermistance de NTC directement, la résistance de NTC peut diminuer avec le chauffage de la thermistance de NTC rapidement. Le type thermistance de puissance de NTC a un powerresistance zéro spécifique, quand il est en série dans le circuit, il peut retenir le courant de montée subite d'allumage effectivement. Après qu'il accomplisse la fonction de limitation de courant de montée subite, due à l'opération en cours sans interruption, le candecrease de résistance de la valeur très petite, sa puissance peut être négligé, n'influence pas le courant de fonctionnement normal. Par conséquent, l'application de la thermistance de la puissance NTC dans la boucle d'alimentation d'énergie est le plus effectivement et mesure de mostbrief de retenir le courant de montée subite, protégeant le matériel électrique contre la destruction.
Soyez noté, la thermistance de NTC ne peut pas être employé en parallèle dans le circuit puisqu'une unité tendra à conduire tout le disponible actuel presque.

Paramètre principal :

Valeur R25 (Ω) de résistance nulle de puissance
Courant stable maximum I (A)
Résistance approximative dans le courant maximum (Ω)
Constantes de temps thermiques
Facteur de dissipation (℃ de mW/)
℃ de la gamme de température de fonctionnement -55~+200

Avantages

Des thermistances de la série MF72 sont utilisées pour limiter le courant d'irruption dans la boucle d'alimentation d'énergie du chaque des genres d'alimentation d'énergie, de ballast/CFL etc. et de boucle de chauffage de tube de couleur TV/moniteur, d'appareil de chauffage, de filament etc.

Les thermistances de la série MF72 est le type radial produits, il de revêtement de résine de plombs a la caractéristique du petit volume, de la puissance élevée, limitation forte de la réponse actuelle et rapide d'irruption, de la longue durée, de la fiabilité élevée, etc.

La température est diminuée tandis que le cohérent matériel (B) des thermistances augmente et la résistance de rester est décroissante. Plus est la capacité thermique haute, plus est la capacité de limiter le courant d'irruption forte. C'est proportion directe avec le produit de la constante de temps thermique (t) et de la constante thermique de dissipation (d).

Les thermistances de la série MF72 a le domaine d'application tellement large, qui est principalement employé dans l'alimentation d'alimentation d'énergie de commutation, d'énergie d'UPS, le CFL, le ballast, les circuits de l'alimentation d'énergie, etc.
