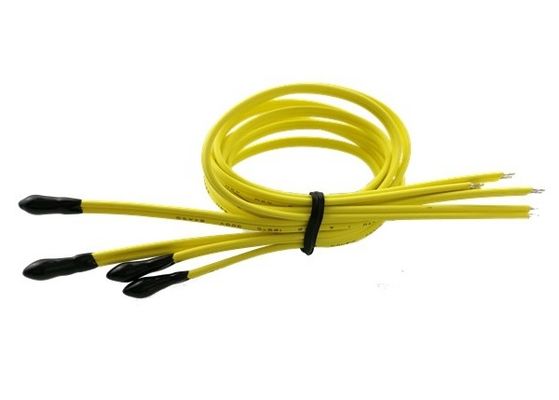

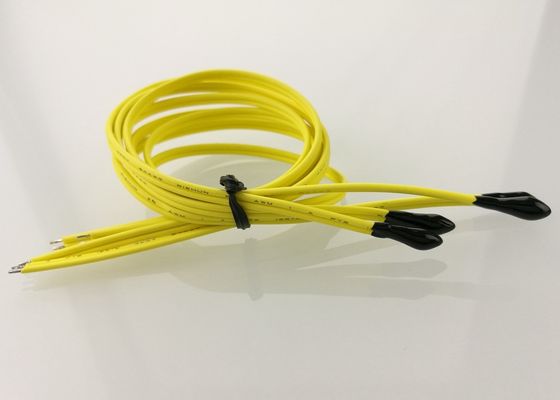

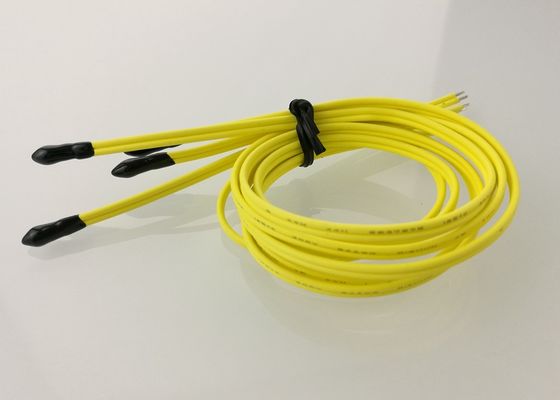

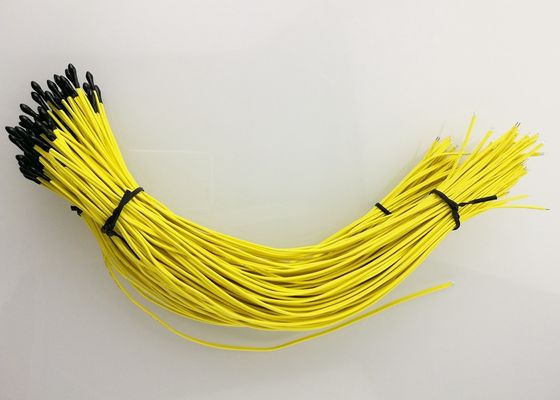

AEC-Q200 Thermally conductive Epoxy Sealed Bead NTC Thermistor 30KOhm 3950 avec câble UL4411 24AWG 2C 125C 300V
Résumé
Le thermistore NTC de la puce BetaCURVE est soudé à 24 AWG de plomb de cuivre plaqué en argent massif avec isolation.
Je vous en prie. TéléchargerJe vous en prie.
Applications
Détection de température, contrôle et compensation.
Par exemple, thermistors de détection de la température de l'air d'entrée ou ECT dans les applications automobiles, éléments de capteurs dans les applications industrielles et commerciales, systèmes de chauffage et systèmes industriels.
Caractéristiques
Technologie NTC avancée
Plage de température de -20 °C à +125 °C
Hautement résistant aux chocs thermiques
Le diamètre de la carrosserie est de 4,5 mm maximum
AEC-Q200
Temps de réponse rapide
revêtement époxy thermiquement conducteur
Sensitivité élevée
Taille (mm)
Matériel
- Je ne sais pas. | Nom du matériau | Article/PN |
2 à 1. | Élément | R25 = 30KΩ ± 10% B25/50 = 3950 ± 1% |
2 à 2. | Le revêtement | Résine époxy (noire) |
Deux à trois. | Fil de plomb |
L'exposition à l'humidité doit être maintenue à une température d'exposition supérieure à 300 °C. Le diamètre:1.4±0.05 * 2.9±0.1 mm Répondre au SAEJ-1128 |
- Je ne sais pas. | Nom de l'article | Le signe | Conditions d'essai | - Je ne sais pas. | Valeur normale | Je suis désolée. | Unité |
4 à 1. | Résistance à 25°C | R25 |
Ta = 25 ± 0,05°C PT¥0,1mw |
27.0 | 30.0 | 33.0 | KΩ |
4 à 2. | B Valeur | B25 à 50 | 3910.5 | 3950 | 3989.5 | K | |
4 à 3. | Facteur de dissipation | σ |
Ta = 25 ± 0,5°C Dans l' air calme |
¥2 | Mw/°C | ||
Je vous en prie. | Constante de temps | τ |
Ta = 25 ± 0,5°C Dans l' air calme |
¢7 | seconde | ||
Quatre à cinq. | Plage de température de fonctionnement | / | / | - 20 ans. | / | +125 | °C |
4 à 6 | Résistance à l'isolation | / | 100 V de courant continu | 100 | / | / | MΩ |
4 à 7. | Résister à l'essai de tension | / | 200 V courant alternatif | 5 | / | / | Le sec. |
La fiabilité
- Je ne sais pas. | Nom de l'article | Exigences techniques | Conditions d'essai et méthode |
5 à 1. | Test de température élevée |
DR/R25£ ± 3%
DB/B£ ± 3%
Aucun changement avec tension de résistance, Performance de l'insulation. Il n'a pas été endommagé. |
100 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA |
5 à 2. | Température basse | -20 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA | |
5 à 3. | Résister à l'humidité | Conserver dans un environnement à 55 ± 2°C, 90% à 95% RH pendant 500 ± 24 heures | |
5 à 4. | Essai du cycle de température | La température ambiante doit être supérieure ou égale à la température ambiante. | |
5 à 5 | Épreuve d'électrification par charge | Puissance DC1mA, 500 heures à température ambiante et humide. | |
5 à 6 | Essai de chute | Chute libre dans le sol en béton à partir d'une hauteur de 1 m, 10 cycles. | |
5 à 7 | Épreuve de vibration | Plage de fréquences:1055 Hz Amplitude totale 1,52 mm 1 cycle 1 minute, direction et temps X, Y, Z axes 2 heures chacun. | |
5 à 8 | Épreuve de flexion | Coupe de 180° du site de liaison du fil et de la résine époxy. 10 fois aller-retour | |
5 à 9 | Tests de traction | Mettez 2 kg de force dure 1 minute |
