La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm

500 pièces
MOQ
Contact us
Prix
La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: Dégivrez le capteur de température
Logements: ABS 7x25mm
Résistance: R0=13.251KΩ±2%
Valeur de B: B0/50=3218±1%
Les câbles: UL2651 AWG26# 105℃ 300V (jaune)
Le terminal: Connecteur 35965-0200 (Blanc/Bleu)
Longueur du câble: 405mm
Température de fonctionnement: -40~+80 C
Mettre en évidence:

haute température de thermistance de ntc

,

capteur de thermistance de ntc

Informations de base
Nom de marque: AOLITTEL
Numéro de modèle: CWFB0502FA4-401S7C
Conditions de paiement et expédition
Détails d'emballage: Le volume, 8g/pieces
Délai de livraison: 2-4 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10 000 000 morceaux
Description de produit



Partie de rechange de réfrigérateur Samsung Dégivrage Micro Capteur de température 5KOhm 3218 Avec boîtier ABS 7x25mm Connecteur 35965-020





Généraux



Conçue pour être équivalente au réfrigérateur DA32-00006W de Samsung avec une livraison rapide et un prix compétitif, le marché mondial montre que la pièce DA32-00006W est coûteuse et longue livraison.S'il vous plaît noter qu'il est équivalent avec les mêmes performances sur thermistorLe câble, le connecteur, etc. mais pas la pièce originale de Samsung.



Le capteur de température de dégel détecte la température à l'intérieur du réfrigérateur et envoie des informations au contrôle électronique.



Veuillez noter: ceci n' est qu' une référence, car d' autres produits peuvent provoquer les mêmes symptômes.

Cette partie est également connue sous le nom de thermistor.



Je vous en prie.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm TéléchargerJe vous en prie.





Caractéristiques



Samsung OEM Partie DA32-00006W équivalent
Toutes nos parties approuvées pour une bonne adéquation
Tout neuf dans l'emballage original
DA32-00006W Pièce de rechange pour capteur de température
Le numéro de pièce DA32-00006W équivalent remplace DA32-00006B, DA32-00006C, DA32-00006D, DA32-00006L, DA32-00006M, DA32-00006U, DA32-10105R.





Application du projet



Solution de réparation possible:
Le réfrigérateur est trop chaud, le réfrigérateur est trop froid, le congélateur est trop chaud, le congélateur est trop froid, la glace s'accumule, l'eau fuit.





Dimension



La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 1





Matériel



- Je ne sais pas. Nom du matériau Article/PN
2 à 1. Élément R0=13,251KΩ±2% B0/50=3218±1%
2 à 2. Logements Le nombre d'étoiles de l'échantillon doit être supérieur ou égal à:
Deux à trois. Le revêtement Époxy
2-4. Je vous en prie. Fil de plomb L'exposition à l'humidité doit être maintenue à une température minimale d'environ 30 °C.
2-5. Je vous en prie. Le terminal Le connecteur 35965-0200 (blanc/bleu)


Des représentations

- Je ne sais pas. Nom de l'article Le signe Conditions d'essai Je ne sais pas. Valeur normale - Je vous en prie. Unité
4 à 1. Résistance à 0°C R0

Ta = 25 ± 0,05°C

PT¥0,1mw

13.015 13.251 13.514
Résistance à 25°C R25 4.95 5 5.05
4 à 2. B Valeur B0/50   3185.82 3218.0 3250.18 K
4 à 3. Facteur de dissipation σ Ta = 25 ± 0,5°C ¥3.0 MW/°C
Je vous en prie. Constante de temps τ Ta = 25 ± 0,5°C ¥2 seconde
Quatre à cinq. Plage de température de fonctionnement / / - Quarante / + 80 °C
4 à 6 Résistance à l'isolation / 500 V de courant continu > 100
4 à 7. Résister à l'essai de tension / 1000V AC, 1mA, une minute Aucune anomalie Le sec.

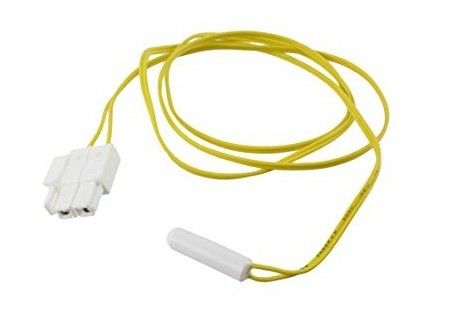

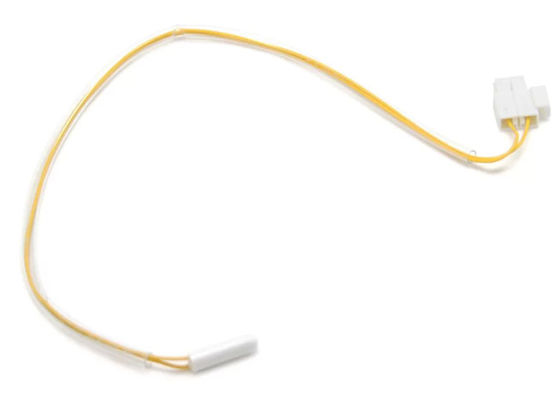

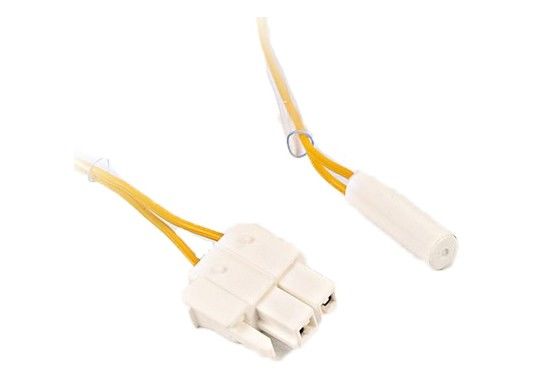

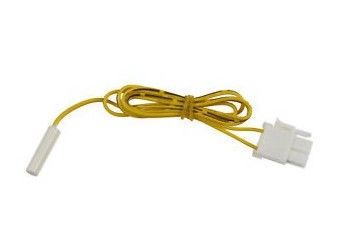

Photos réelles du produit



La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 2

La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 3

La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 4La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 5La pièce de rechange de réfrigérateur de Samsung dégivrent le capteur de température micro 5KOhm 3218 avec des ABS logeant le connecteur 35965-020 de 7x25mm 6





Résistance par rapport au graphique de température



Tableau de conversion R-T
R0=13,251KΩ±2% B0/50=3218±1%
T/°C Rmin Rcen Rmax T/°C Rmin Rcen Rmax
- Quarante 85.953 89.360 92.894 - Deux. 14.122 14.416 14.715
- 39 ans 81.456 84.640 87.939 - Je ne sais pas. 13.543 13.819 14.100
- 38 ans. 77.225 80.200 83.281 0 13.015 13.251 13.514
- 37 ans. 73.241 76.022 78.901 1 12.464 12.708 12.956
- 36 ans 69.489 72.089 74.779 2 11.962 12.191 12.424
- 35 ans. 65.954 68.386 70.900 3 11.483 11.698 11.916
- 34 ans 62.621 64.896 67.247 4 11.026 11.228 11.432
- 33 ans 59.479 61.608 63.806 5 10.590 10.779 10.971
- 32 ans. 56.514 58.507 60.563 6 10.173 10.351 10.531
- 31 ans 53.716 55.581 57.506 7 9.775 9.942 10.110
- 30 ans 51.075 52.821 54.622 8 9.395 9.551 9.709
- 29 ans 48.580 50.215 51.901 9 9.031 9.178 9.326
- 28 ans 46.222 47.755 49.333 10 8.687 8.824 8.963
- 27 ans 43.994 45.430 46.908 11 8.352 8.481 8.611
- 26 ans 41.887 43.233 44.617 12 8.034 8.155 8.277
- 25 ans 39.894 41.156 42.453 13 7.730 7.844 7.958
- 24 ans 38.008 39.191 40.406 14 7.440 7.546 7.653
- 23 ans 36.223 37.332 38.471 15 7.161 7.261 7.361
- 22 ans. 34.533 35.573 36.641 16 6.895 6.988 7.082
- 21 ans 32.932 33.908 34.908 17 6.640 6.727 6.815
- 20 ans. 31.415 32.330 33.269 18 6.396 6.477 6.559
- 19 29.977 30.836 31.716 19 6.162 6.238 6.315
- 18 ans. 28.613 29.419 30.245 20 5.938 6.009 6.080
- 17 ans. 27.320 28.076 28.851 21 5.723 5.790 5.856
- 16 ans. 26.093 26.803 27.529 22 5.518 5.579 5.641
- 15 ans. 24.928 25.595 26.276 23 5.320 5.378 5.436
- Quatorze 23.822 24.448 25.088 24 5.131 5.185 5.238
- 13 ans 22.772 23.360 23.960 25 4.950 5.000 5.050
- 12 ans 21.774 22.326 22.889 26 4.772 4.822 4.872
- 11 ans 20.826 21.344 21.873 27 4.602 4.651 4.701
- 10 ans 19.925 20.411 20.908 28 4.438 4.488 4.538
- 9 19.068 19.525 19.990 29 4.282 4.331 4.381
- 8 ans 18.253 18.682 19.119 30 4.131 4.180 4.230
- 7 ans 17.477 17.880 18.290 31 3.987 4.036 4.085
- 6 16.739 17.117 17.502 32 3.848 3.897 3.946
- 5 16.036 16.391 16.753 33 3.715 3.764 3.812
- 4 15.367 15.701 16.040 34 3.588 3.636 3.684
- 3 14.729 15.043 15.361 35 3.465 3.512 3.560
Tableau de conversion R-T
R0=13,251KΩ±2% B0/50=3218±1%
T/°C Rmin Rcen Rmax T/°C Rmin Rcen Rmax
36 3.347 3.394 3.441 74 1.019 1.045 1.072
37 3.234 3.280 3.327 75 0.990 1.016 1.043
38 3.125 3.171 3.217 76 0.963 0.988 1.014
39 3.021 3.066 3.112 77 0.936 0.961 0.987
40 2.920 2.965 3.010 78 0.910 0.935 0.960
41 2.823 2.868 2.912 79 0.885 0.910 0.934
42 2.730 2.774 2.818 80 0.861 0.885 0.909
43 2.641 2.684 2.728 81 0.838 0.861 0.885
44 2.555 2.597 2.641 82 0.815 0.838 0.862
45 2.472 2.514 2.557 83 0.793 0.816 0.839
46 2.392 2.433 2.476 84 0.772 0.794 0.817
47 2.315 2.356 2.398 85 0.751 0.773 0.796
48 2.241 2.282 2.323 86 0.731 0.753 0.775
49 2.170 2.210 2.250 87 0.712 0.733 0.755
50 2.100 2.140 2.180 88 0.693 0.714 0.736
51 2.035 2.074 2.113 89 0.675 0.696 0.717
52 1.971 2.010 2.048 90 0.658 0.678 0.698
53 1.910 1.948 1.986 91 0.641 0.660 0.681
54 1.851 1.888 1.925 92 0.624 0.644 0.664
55 1.794 1.830 1.867 93 0.608 0.627 0.647
56 1.739 1.775 1.811 94 0.593 0.611 0.631
57 1.686 1.721 1.757 95 0.578 0.596 0.615
58 1.635 1.669 1.705 96 0.563 0.581 0.600
59 1.585 1.619 1.654 97 0.549 0.567 0.585
60 1.537 1.571 1.605 98 0.535 0.553 0.570
61 1.491 1.525 1.558 99 0.522 0.539 0.557
62 1.447 1.480 1.513 100 0.509 0.526 0.543
63 1.404 1.436 1.469 101 0.496 0.513 0.530
64 1.363 1.394 1.426 102 0.484 0.500 0.517
65 1.323 1.354 1.385 103 0.472 0.488 0.505
66 1.284 1.315 1.346 104 0.461 0.476 0.493
67 1.247 1.277 1.307 105 0.449 0.465 0.481
68 1.211 1.240 1.270 106 0.439 0.454 0.469
69 1.176 1.205 1.234 107 0.428 0.443 0.458
70 1.142 1.171 1.200 108 0.418 0.432 0.448
71 1.110 1.138 1.166 109 0.408 0.422 0.437
72 1.078 1.106 1.134 110 0.398 0.412 0.427
73 1.048 1.075 1.103





Comment remplacer un capteur de dégel dans un réfrigérateur côte à côte



Ce guide de réparation du réfrigérateur donne des instructions étape par étape pour remplacer le capteur de dégel dans un réfrigérateur côte à côte.Le capteur de décongélation, également appelé un thermostat bi-métallique de décongélation, éteint le chauffe-eau de décongélation si celui-ci devient suffisamment chaud pour endommager l'évaporateur.Si le capteur de décongélation tombe en panne, l'élément chauffant ne s'allume pas et le gel s'accumule sur l'évaporateur, ce qui entraîne des températures chaudes dans le réfrigérateur.le remplacer par la pièce de rechange homologuée par le fabricant.



Temps requis: moins de 45 minutes.

Difficulté de réparation: 3

Les pièces requises: capteur de dégel, câbles, étancheur en silicone, écrous de fil

Les pièces requises: capteur de dégel, attaches de câbles, étancheur en silicone, écrous de fil





Avant de commencer


Mettez des gants de travail pour protéger vos mains et stockez en toute sécurité les aliments qui pourraient se détériorer lorsque le réfrigérateur est fermé.





Instructions


Attention: les réparations d'appareils peuvent être dangereuses. Utilisez les outils et les équipements de sécurité indiqués dans le guide et suivez toutes les instructions.Ne pas procéder jusqu'à ce que vous êtes sûr que vous comprenez toutes les étapes et sont capables de compléter la réparationCertaines réparations ne doivent être effectuées que par un technicien qualifié.





Étape 1: Débranchez l' électricité



Débranchez le réfrigérateur ou éteignez le disjoncteur.





Étape 2: Enlevez les supports d'étagères du congélateur



Retirez les étagères et les paniers du compartiment congélateur, retirez les vis des supports des étagères sur la paroi intérieure droite du congélateur et retirez les supports.

Astuce: Si nécessaire, consultez le manuel du propriétaire pour savoir comment retirer les paniers et les étagères du congélateur.



Enlevez les étagères et les paniers.

Retirez les supports de l'étagère du côté droit.



Étape 3: Retirez le panneau arrière


Retirez les vis de montage qui fixent le panneau arrière intérieur du congélateur.

Retirez les vis du panneau arrière.

Enlevez le panneau arrière.


Étape 4: Débranchez le capteur de dégel de l'évaporateur

Remarquez le positionnement du capteur de dégel, puis relâchez la pince métallique qui retient le capteur de dégel sur la conduite du réfrigérant située au-dessus de l'évaporateur.

Astuce: Prenez une photo numérique du capteur de dégel pour vous aider à positionner correctement la pièce de rechange.



Libérez le clip qui fixe le capteur de décongélation à la conduite du réfrigérant.


Étape 5: Retirez le capteur de dégel



Coupez les fils bruns et roses près du capteur de dégel et sortez le capteur de dégel du congélateur.



Étape 6: Installez le nouveau capteur de dégel



Utilisez un décapant pour retirer l'isolation des extrémités du fil rose et du fil brun du nouveau capteur.Utilisez des écrous de fil pour connecter les fils correspondants.

Pour maintenir la connexion sèche, serrez le liquide d'étanchéité en silicone dans les extrémités ouvertes des écrous de fil.



Étape 7: Collez le capteur de décongélation sur la ligne de réfrigérant



Clipez le nouveau capteur de dégel sur la ligne de réfrigérant située au-dessus de l'évaporateur.

Sans déranger le scellant des écrous, poussez les fils au-dessus de l'évaporateur.



Étape 8: réinstallez le panneau arrière



Réinstallez le panneau arrière et remplacez les vis de montage.Tournez les vis jusqu'à ce qu'ils s'arrêtent et puis serrer avec une dernière torsionRéinstallez les paniers et les étagères.



Étape 9: Restaurer l' alimentation électrique

Branchez le réfrigérateur ou allumez le disjoncteur pour restaurer l'alimentation.
