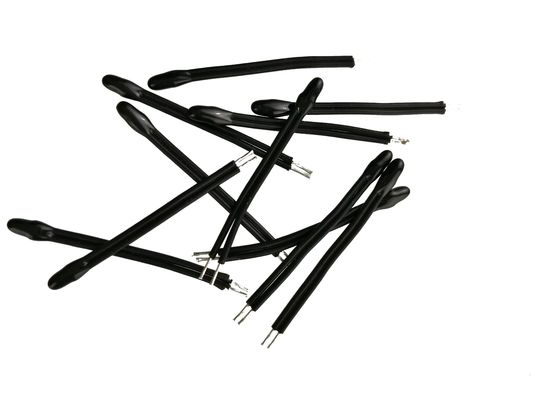

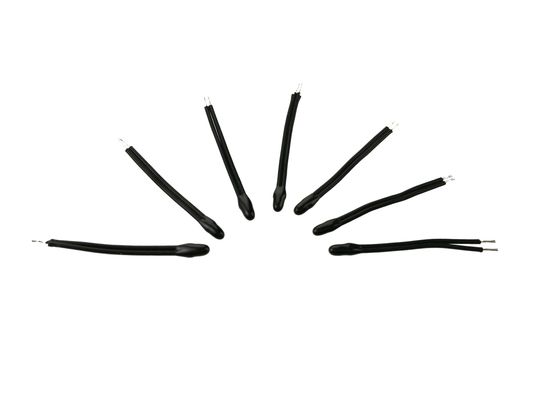

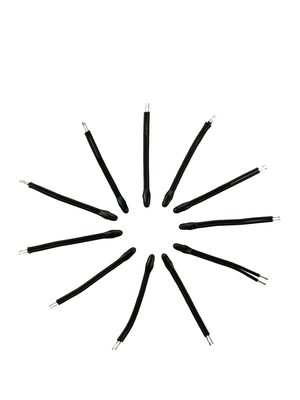

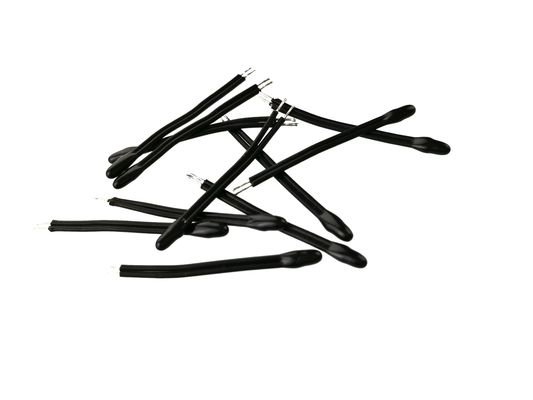

Thermistore NTC encapsulé à l'époxy sur mesure 2.7KOhm 3977K 1% 500mW Pour le capteur de température du liquide de refroidissement 2.1-2.7KOhm à 20C
Applications
Mesure, détection et contrôle de la température,compensation de la température dans le secteur industriel et le secteur de la consommation
électronique.
Je vous en prie. TéléchargerJe vous en prie.
Définition
Ces thermistors ont un coefficient de température négatif.
L'appareil est constitué d'une puce avec deux fils d'étain de cuivre massif.
Caractéristiques
• Précision sur une large plage de températures
• Haute stabilité sur une longue durée de vie
• Excellent rapport qualité/prix
• Large gamme de résistances
• Rentabilité
• Des fils en cuivre en conserve
Montage
En soudage dans n'importe quelle position.
Non destiné aux applications en pot.
Dimension (mm)
- Je ne sais pas. | Nom du matériau | Article/PN |
a. les produits de base | Élément | R25=2,7KΩ±1% B25/85=3977K±1% |
b. Les produits | Le revêtement | Résine époxy (noire) |
c. | Fil de plomb | Le produit doit être présenté dans un emballage de qualité supérieure. |
- Je ne sais pas. | Nom de l'article | Le signe | Conditions d'essai | - Je ne sais pas. | Valeur normale | Je suis désolée. | Unité |
1. | Résistance à 25°C | R25 |
Ta = 25 ± 0,05°C PT¥0,1mw |
2.673 | 2.7 | 2.727 | KΩ |
2. | B Valeur | B25/85 de la commission des affaires sociales et de l'emploi | 3937 | 3977 | 4016 | K | |
3. | Facteur de dissipation | σ | Ta = 25 ± 0,5°C | 2.5 | / | Mw/°C | |
4. | Constante de temps | τ | Ta = 25 ± 0,5°C | / | / | 20 | seconde |
5. | Résistance à l'isolation | / | Pour les appareils à courant alternatif: | 100 | / | / | MΩ |
6. | Résister à la tension | / | Pour les appareils à commande numérique: | 5 | / | / | Le sec. |
7. | Plage de température de fonctionnement | / | / | - Quarante | / | +105 | °C |
- Je ne sais pas. | Nom de l'article | Exigences techniques | Conditions d'essai et méthode |
5 à 1. | Test de température élevée |
DR/R25£ ± 3%
DB/B£ ± 3%
Aucun changement avec tension de résistance, Performance de l'insulation. Il n'a pas été endommagé. |
100 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA |
5 à 2. | Température basse | -15 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA | |
5 à 3. | Résister à l'humidité | Conserver dans un environnement à 55 ± 2°C, 90% à 95% d'HRA pendant 240 ± 24 heures | |
5 à 4. | Essai du cycle de température | La température ambiante doit être supérieure ou égale à la température ambiante. | |
5 à 5 | Épreuve d'électrification par charge | Puissance DC1mA, 500 heures à température ambiante et humide. | |
5 à 6 | Tests de traction | Appliquer une force de 2 kg dure 1 minute. | |
5 à 7 | Essai de chute | Chute libre dans le sol en béton à partir d'une hauteur de 1 m, 10 cycles. | |
5 à 8 | Épreuve de vibration | Plage de fréquences:1055 Hz Amplitude totale 1,52 mm 1 cycle 1 minute, direction et temps X, Y, Z axes 2 heures chacun. | |
5 à 9 | Épreuve de flexion | Coupe de 180° du site de liaison du fil et de la résine époxy. 10 fois aller-retour |
Résistance par rapport au tableau de température
Tableau de conversion R-T | |||||||
R25=2,7KΩ±1% B25/85=3977K±1% | |||||||
T/°C | Rmax | Rcen | Rmin | T/°C | Rmax | Rcen | Rmin |
- 55 ans | 211.966 | 223.777 | 236.223 | - 18 ans. | 21.618 | 22.303 | 23.006 |
- 54 ans | 197.640 | 208.505 | 219.946 | - 17 ans. | 20.470 | 21.106 | 21.760 |
- 53 ans. | 184.388 | 194.389 | 204.911 | - 16 ans. | 19.389 | 19.981 | 20.588 |
- 52 ans | 172.123 | 181.332 | 191.014 | - 15 ans. | 18.371 | 18.921 | 19.486 |
- 51 ans | 160.761 | 169.246 | 178.160 | - Quatorze | 17.411 | 17.923 | 18.448 |
- 50 ans. | 150.230 | 158.051 | 166.262 | - 13 ans | 16.507 | 16.983 | 17.471 |
- 49 ans | 140.463 | 147.675 | 155.242 | - 12 ans | 15.654 | 16.097 | 16.551 |
- 48 ans | 131.398 | 138.052 | 145.027 | - 11 ans | 14.850 | 15.262 | 15.684 |
- 47 ans | 122.980 | 129.121 | 135.555 | - 10 ans | 14.092 | 14.475 | 14.867 |
- 46 ans | 115.158 | 120.828 | 126.764 | - 9 | 13.376 | 13.732 | 14.097 |
- 45 ans. | 107.885 | 113.122 | 118.602 | - 8 ans | 12.700 | 13.032 | 13.371 |
- 44 ans. | 101.119 | 105.958 | 111.018 | - 7 ans | 12.062 | 12.371 | 12.686 |
- 43 ans. | 94.821 | 99.294 | 103.968 | - 6 | 11.459 | 11.746 | 12.040 |
- Quarante deux. | 88.955 | 93.092 | 97.411 | - 5 | 10.890 | 11.157 | 11.429 |
- 41 | 83.489 | 87.316 | 91.309 | - 4 | 10.351 | 10.600 | 10.853 |
- Quarante | 78.393 | 81.934 | 85.626 | - 3 | 9.843 | 10.074 | 10.309 |
- 39 ans | 73.640 | 76.918 | 80.333 | - Deux. | 9.361 | 9.576 | 9.795 |
- 38 ans. | 69.204 | 72.239 | 75.399 | - Je vous en prie. | 8.906 | 9.106 | 9.310 |
- 37 ans. | 65.062 | 67.873 | 70.798 | 0 | 8.475 | 8.662 | 8.851 |
- 36 ans | 61.193 | 63.797 | 66.505 | 1 | 8.068 | 8.241 | 8.417 |
- 35 ans. | 57.577 | 59.990 | 62.498 | 2 | 7.682 | 7.843 | 8.006 |
- 34 ans | 54.195 | 56.433 | 58.756 | 3 | 7.316 | 7.466 | 7.618 |
- 33 ans | 51.033 | 53.107 | 55.260 | 4 | 6.970 | 7.109 | 7.250 |
- 32 ans. | 48.073 | 49.996 | 51.992 | 5 | 6.642 | 6.771 | 6.902 |
- 31 ans | 45.301 | 47.086 | 48.936 | 6 | 6.331 | 6.451 | 6.573 |
- 30 ans | 42.706 | 44.362 | 46.077 | 7 | 6.036 | 6.148 | 6.261 |
- 29 ans | 40.274 | 41.810 | 43.402 | 8 | 5.757 | 5.860 | 5.965 |
- 28 ans | 37.994 | 39.420 | 40.896 | 9 | 5.492 | 5.588 | 5.685 |
- 27 ans | 35.855 | 37.180 | 38.550 | 10 | 5.243 | 5.333 | 5.423 |
- 26 ans | 33.850 | 35.080 | 36.351 | 11 | 5.001 | 5.084 | 5.167 |
- 25 ans | 31.967 | 33.110 | 34.289 | 12 | 4.775 | 4.851 | 4.928 |
- 24 ans | 30.199 | 31.261 | 32.356 | 13 | 4.559 | 4.630 | 4.702 |
- 23 ans | 28.539 | 29.526 | 30.543 | 14 | 4.355 | 4.421 | 4.487 |
- 22 ans. | 26.980 | 27.896 | 28.841 | 15 | 4.161 | 4.222 | 4.283 |
- 21 ans | 25.513 | 26.365 | 27.243 | 16 | 3.976 | 4.032 | 4.089 |
- 20 ans. | 24.135 | 24.927 | 25.742 | 17 | 3.801 | 3.853 | 3.905 |
- 19 | 22.838 | 23.574 | 24.332 | 18 | 3.634 | 3.682 | 3.730 |
Tableau de conversion R-T | |||||||
R25=2,7KΩ±1% B25/50=3950K±1% | |||||||
T/°C | Rmax | Rcen | Rmin | T/°C | Rmax | Rcen | Rmin |
19 | 3.475 | 3.520 | 3.564 | 56 | 0.764 | 0.782 | 0.799 |
20 | 3.324 | 3.365 | 3.407 | 57 | 0.736 | 0.753 | 0.771 |
21 | 3.181 | 3.219 | 3.257 | 58 | 0.710 | 0.727 | 0.744 |
22 | 3.044 | 3.079 | 3.114 | 59 | 0.684 | 0.701 | 0.717 |
23 | 2.914 | 2.946 | 2.978 | 60 | 0.660 | 0.676 | 0.692 |
24 | 2.790 | 2.820 | 2.849 | 61 | 0.637 | 0.652 | 0.668 |
25 | 2.673 | 2.700 | 2.727 | 62 | 0.614 | 0.629 | 0.645 |
26 | 2.558 | 2.585 | 2.612 | 63 | 0.593 | 0.608 | 0.623 |
27 | 2.449 | 2.476 | 2.503 | 64 | 0.572 | 0.587 | 0.602 |
28 | 2.345 | 2.372 | 2.399 | 65 | 0.552 | 0.566 | 0.581 |
29 | 2.246 | 2.273 | 2.299 | 66 | 0.533 | 0.547 | 0.561 |
30 | 2.152 | 2.178 | 2.205 | 67 | 0.515 | 0.528 | 0.542 |
31 | 2.062 | 2.088 | 2.115 | 68 | 0.497 | 0.511 | 0.524 |
32 | 1.977 | 2.002 | 2.029 | 69 | 0.480 | 0.493 | 0.507 |
33 | 1.895 | 1.921 | 1.946 | 70 | 0.464 | 0.477 | 0.490 |
34 | 1.817 | 1.843 | 1.868 | 71 | 0.448 | 0.461 | 0.474 |
35 | 1.743 | 1.768 | 1.793 | 72 | 0.433 | 0.446 | 0.458 |
36 | 1.672 | 1.697 | 1.722 | 73 | 0.419 | 0.431 | 0.443 |
37 | 1.605 | 1.629 | 1.654 | 74 | 0.405 | 0.417 | 0.429 |
38 | 1.540 | 1.564 | 1.588 | 75 | 0.392 | 0.403 | 0.415 |
39 | 1.479 | 1.502 | 1.526 | 76 | 0.379 | 0.390 | 0.402 |
40 | 1.420 | 1.443 | 1.467 | 77 | 0.367 | 0.378 | 0.389 |
41 | 1.364 | 1.387 | 1.410 | 78 | 0.355 | 0.366 | 0.377 |
42 | 1.310 | 1.333 | 1.356 | 79 | 0.343 | 0.354 | 0.365 |
43 | 1.259 | 1.281 | 1.304 | 80 | 0.332 | 0.343 | 0.353 |
44 | 1.210 | 1.232 | 1.254 | 81 | 0.322 | 0.332 | 0.342 |
45 | 1.163 | 1.184 | 1.206 | 82 | 0.312 | 0.322 | 0.332 |
46 | 1.118 | 1.139 | 1.161 | 83 | 0.302 | 0.311 | 0.321 |
47 | 1.075 | 1.096 | 1.117 | 84 | 0.292 | 0.302 | 0.312 |
48 | 1.035 | 1.055 | 1.075 | 85 | 0.283 | 0.293 | 0.302 |
49 | 0.995 | 1.015 | 1.036 | 86 | 0.274 | 0.284 | 0.293 |
50 | 0.956 | 0.976 | 0.995 | 87 | 0.266 | 0.275 | 0.284 |
51 | 0.922 | 0.941 | 0.961 | 88 | 0.258 | 0.267 | 0.276 |
52 | 0.888 | 0.906 | 0.926 | 89 | 0.250 | 0.258 | 0.267 |
53 | 0.855 | 0.873 | 0.892 | 90 | 0.242 | 0.251 | 0.259 |
54 | 0.823 | 0.841 | 0.860 | 91 | 0.235 | 0.243 | 0.252 |
55 | 0.793 | 0.811 | 0.829 | 92 | 0.228 | 0.236 | 0.244 |
Tableau de conversion R-T | |||||||
R25=2,7KΩ±1% B25/50=3950K±1% | |||||||
T/°C | Rmax | Rcen | Rmin | T/°C | Rmax | Rcen | Rmin |
93 | 0.221 | 0.229 | 0.237 | ||||
94 | 0.215 | 0.222 | 0.230 | ||||
95 | 0.208 | 0.216 | 0.224 | ||||
96 | 0.202 | 0.210 | 0.217 | ||||
97 | 0.196 | 0.203 | 0.211 | ||||
98 | 0.191 | 0.198 | 0.205 | ||||
99 | 0.185 | 0.192 | 0.199 | ||||
100 | 0.180 | 0.187 | 0.193 | ||||
101 | 0.175 | 0.181 | 0.188 | ||||
102 | 0.170 | 0.176 | 0.183 | ||||
103 | 0.165 | 0.171 | 0.178 | ||||
104 | 0.160 | 0.166 | 0.173 | ||||
105 | 0.156 | 0.162 | 0.168 | ||||
106 | 0.151 | 0.157 | 0.164 | ||||
107 | 0.147 | 0.153 | 0.159 | ||||
108 | 0.143 | 0.149 | 0.155 | ||||
109 | 0.139 | 0.145 | 0.151 | ||||
110 | 0.135 | 0.141 | 0.147 | ||||
111 | 0.132 | 0.137 | 0.143 | ||||
112 | 0.128 | 0.133 | 0.139 | ||||
113 | 0.125 | 0.130 | 0.135 | ||||
114 | 0.121 | 0.127 | 0.132 | ||||
115 | 0.118 | 0.123 | 0.128 | ||||
116 | 0.115 | 0.120 | 0.125 | ||||
117 | 0.112 | 0.117 | 0.122 | ||||
118 | 0.109 | 0.114 | 0.119 | ||||
119 | 0.106 | 0.111 | 0.116 | ||||
120 | 0.104 | 0.108 | 0.113 | ||||
121 | 0.101 | 0.105 | 0.110 | ||||
122 | 0.098 | 0.103 | 0.107 | ||||
123 | 0.096 | 0.100 | 0.104 | ||||
124 | 0.093 | 0.098 | 0.102 | ||||
125 | 0.091 | 0.095 | 0.099 |
