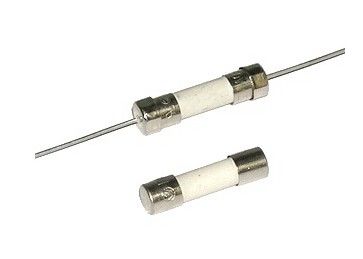

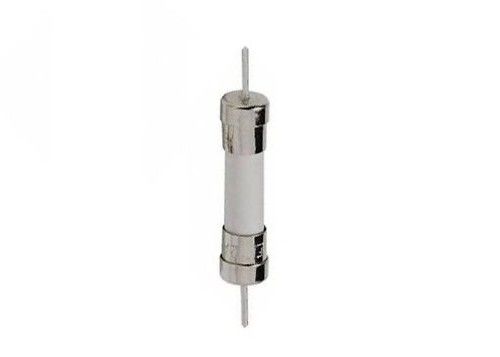

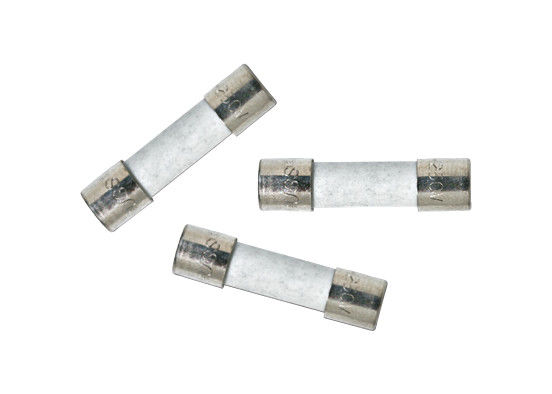

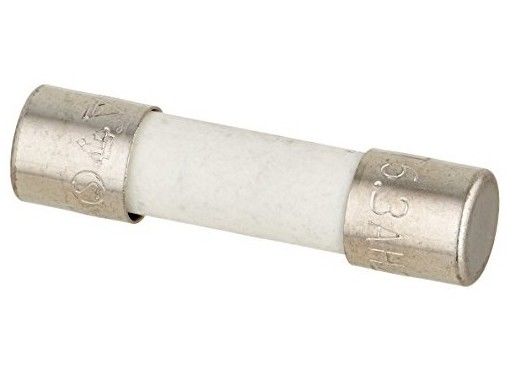

Capacité de rupture élevée 5x20 mm Ferrule Temps de soufflage lent Retard du connecteur de fusible de tube en céramique 4A 125VAC Pour les produits blancs
Définition
5 × 20 mm de retard de surtension résistent à la surtension de la cartouche de cartouche en céramique conçue selon les spécifications de la CEI,Normes:conformément à la CEI 60127-1, à la CEI 60127-3, à la norme GB9364.1, GB9364.3.
Caractéristiques du produit
• Résistance à la rupture élevée
• courant nominal de 0,1 A à 30 A
• Construction du capuchon d'extrémité en laiton nickelé en tubes en céramique
• sans halogène, conforme à la réglementation RoHS, sans plomb
• Conçu selon les normes internationales (CEI) pour une utilisation mondiale
• Haute capacité de rupture
• Répond à la spécification IEC 60127-2, feuille 5 pour les fusibles à retard de temps
Applications
Utilisé comme protection supplémentaire dans un appareil ou un équipement d'utilisation pour assurer une protection individuelle des composants ou des circuits internes.
Protection du circuit primaire:
• LED et éclairage général
• téléviseurs LED/LCD
• Appareils électroménagers et articles blancs
• Imprimantes et périphériques
• Équipement d'essai
• Les sources d'énergie
Je vous en prie. TéléchargerJe vous en prie.
Certifications
Rating de la tension |
Agence |
Plage d'ampères |
Numéro du dossier de l'agence |
250 V/125 V courant alternatif | UR | Pour les véhicules à moteur électrique | E340427 ((JDYX2) |
C-UR | Pour les véhicules à moteur électrique | E340427 ((JDYX8) |
Spécification
Partie Je ne veux pas. |
Ampères Rating |
Voltage Rating |
Voltage maximal La chute (mv) |
Je suis...2La fusion Intégrale (A)2.S) |
Approbation par l'agence |
|
L.U. | CUL | |||||
Le montant de la garantie | 100 mA | 250 V ou 125 V | 7000 | - | ○ | ○ |
Le montant de la garantie est calculé à partir du montant de la garantie. | 125 mA | 250 V ou 125 V | 5000 | - | ○ | ○ |
Le montant de la garantie est calculé à partir du montant de la garantie. | 160 mA | 250 V ou 125 V | 4300 | - | ○ | ○ |
Le montant de la garantie est calculé à partir du montant de la garantie. | 200 mA | 250 V ou 125 V | 3500 | - | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 250 mA | 250 V ou 125 V | 2800 | - | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 315 mA | 250 V ou 125 V | 2500 | - | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 400 mA | 250 V ou 125 V | 2000 | - | ● | ● |
Le montant de la garantie est calculé à partir de la valeur de la garantie. | 500 mA | 250 V ou 125 V | 1800 | 0.2 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 630 mA | 250 V ou 125 V | 1500 | 0.3 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 750 mA | 250 V ou 125 V | 1400 | 0.3 | ● | ● |
Le montant de la garantie est calculé à partir de la valeur de la garantie. | 800 mA | 250 V ou 125 V | 1200 | 0.4 | ● | ● |
Le montant de l'aide est calculé en fonction des éléments suivants: | 1A | 250 V ou 125 V | 1000 | 0.6 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 1.25A | 250 V ou 125 V | 800 | 0.8 | ● | ● |
Le montant de la garantie est calculé à partir de la valeur de la garantie. | 1.5A | 250 V ou 125 V | 600 | 1.0 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 1.6A | 250 V ou 125 V | 600 | 1.2 | ● | ● |
Le montant de l'aide est calculé en fonction des éléments suivants: | 2A | 250 V ou 125 V | 500 | 3.4 | ● | ● |
Le montant de la garantie est calculé en fonction des éléments suivants: | 2.5A | 250 V ou 125 V | 400 | 7.2 | ● | ● |
Le montant de la garantie est calculé en fonction des éléments suivants: | 3A | 250 V ou 125 V | 350 | 8.5 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 3.15A | 250 V ou 125 V | 350 | 9.2 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 3.5A | 250 V ou 125 V | 350 | 9.2 | ● | ● |
BTC1400A | 4A | 250 V ou 125 V | 300 | 14 | ● | ● |
Le montant de la garantie est calculé en fonction de la valeur de la garantie. | 5A | 250 V ou 125 V | 250 | 25 | ● | ● |
BTC1600A | 6A | 250 V ou 125 V | 250 | 25 | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 6.3A | 250 V ou 125 V | 200 | 64 | ● | ● |
Le montant de la garantie est calculé en fonction des éléments suivants: | 7A | 250 V ou 125 V | 200 | - | ● | ● |
BTC1800A | 8A | 250 V ou 125 V | 200 | - | ● | ● |
Le montant de la garantie est calculé à partir de la valeur de la garantie. | 10A | 250 V ou 125 V | 200 | - | ● | ● |
Le montant de la garantie est calculé à partir du montant de la garantie. | 12A | 250 V ou 125 V | - | - | ○ | ○ |
Le montant de la garantie est calculé en fonction des éléments suivants: | 12.5A | 250 V ou 125 V | - | - | ○ | ○ |
Le montant de l'aide est calculé en fonction des éléments suivants: | 16A | 250 V ou 125 V | - | - | ○ | ○ |
Le montant de l'aide est calculé en fonction des éléments suivants: | 20A | 250 V ou 125 V | - | - | ○ | ○ |
Le montant de la garantie est calculé en fonction des éléments suivants: | 25A | 250 V ou 125 V | - | - | ○ | ○ |
BTC2300A | 30A | 250 V ou 125 V | - | - | ○ | ○ |
Dimension(mm)
![]() |
Sans plomb |
![]() |
à base de plomb |
Je ne veux pas. |
Nom de la partie |
Matériel |
1 |
Le plafond |
D'une épaisseur n'excédant pas 1 mm |
2 |
Corps |
Tubes en céramique non transparentes |
3 |
Élément de fusible |
Alliage |
4 |
Remplisseur |
D'autres matériaux |
5 |
Fil de plomb |
Copper plaqué en étain |
Caractéristiques de fonctionnement
Pourcentage d'ampère nominal ((In) |
Le temps du souffle |
100% * Dans | 4 heures Min |
200% * Dans | 60 secondes maximum |
Curve de régénération de la température
Paramètres recommandés pour la soudure à la main:
Température du fer de soudure: 350 °C +/- 5 °C
Temps de chauffage: 5 secondes maximum.
Note: Ces dispositifs ne sont pas recommandés pour les procédés IR ou de reflux par convection.
Services supplémentaires
Pour les fusibles à coque en bois, veuillez suivre les recommandations ci-dessous pour la formation axiale du plomb et son montage sur PCB:
Pour la formation de plomb:
La distance C entre la surface plane du capuchon et le plomb axial doit être supérieure à 1,0 mm.
Montage de PCB:
Il est recommandé que la distance entre le PCB et le capuchon du fusible soit d'au moins 1,5 mm.
Comment identifier et remplacer un fusible en panne
Étape 1: Déconnecter l'appareil | Dans cette étape, vous aurez besoin de déconnecter le dispositif qui ne fonctionne pas Ce n'est pas si difficile que vous avez juste besoin de déconnecter la prise qui va à la prise principale Je recommande aussi d' éteindre l' appareil d' abord N'ouvrez JAMAIS l'appareil qui est toujours connecté au système principal! |
Étape 2: Localisation du fusible | Les fusibles sont généralement à l'entrée de l'appareil alors regardez près de la prise électrique Lorsque vous retirez le fusible tirez doucement pour ne pas endommager le fusible ou certains composants |
Étape 3: Test du fusible |
Si vous avez un fusible en verre vous pouvez facilement voir si le fusible est brûlé ou non
Pour les types de céramique, vous aurez besoin d'un vérificateur de continuité/multimètre ![]() Pour le vérificateur de continuité Mettez le fusible sur le plomb noir et rouge et si vous entendez un bip que votre fusible est OK, si il n'y a pas de bip le fusible est brûlé Pour multimètres ![]() Réglez le multimètre à l' réglage ohm (le plus proche de 1Ω) et mettre un fil à chaque extrémité du fusible et regarder l'affichage Si le compteur montre un moins de 1Ω alors le fusible devrait être OK, si il montre qu'il n'y a pas de connexion (sur mon multimètre est 1 sur le côté gauche) alors le fusible est brûlé |
Étape 4: Acheter un nouveau fusible | Vérifiez un capuchon sur le fusible, le PCB ou le manuel pour les qualifications du fusible Il devrait y avoir écrit quelque chose comme: T2A250V, F1A250V qui est la cote de sécurité T est pour le fusible à souffle lent et F pour le fusible à souffle rapide 2A ou 1A est Amperage notation son nombre habituellement juste et A 250V est la tension nominale de son numéro et V Et puis il suffit de mesurer la taille du fusible Dans le petit appareil électrique est généralement 5x20mm Il y a 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm et 10x38mm |
