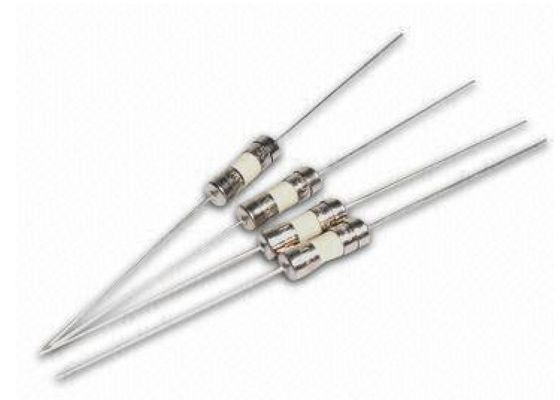

Le bâti en céramique plombé cylindrique en laiton nickelé de panneau du fusible 1.6A 250VAC de tube de délai du chapeau 3x10mm avec l'UL a approuvé
Applications
Protection de circuit primaire :
• Alimentations d'énergie
• LED et éclairage général
• Électronique grand public
• Bureau, ordinateur portable et carnet
• Équipement de test
_________________________________________________________Download______
Description de produit
• À retard de temps
• Conçu à IEC60127-3
• Construction simple en laiton nickelée de monture
• 3,6 millimètres X 10 millimètres de design compact utilisent moins
l'espace de conseil
• L'halogène libèrent, sans plomb, RoHS conforme
Dimension (millimètres)
Sans avance | |
À sorties axiales |
Représentations électriques (A=250V, B=125V)
Partie Non. |
Ampère Évaluation |
Tension Évaluation |
Rupture Capacité |
I2 TMelting Intégrale (A2. S) |
Approbations d'agence |
||
UL | cUL |
PSE |
|||||
HTP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0,0042 | ○ | ○ | ○ |
HTP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0,010 | ○ | ○ | ○ |
HTP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0,025 | ○ | ○ | ○ |
HTP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0,035 | ○ | ○ | ○ |
HTP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0,056 | ○ | ● | ○ |
HTP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0,10 | ○ | ● | ○ |
HTP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0,12 | ○ | ● | ○ |
HTP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0,15 | ○ | ● | ○ |
HTP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0,25 | ○ | ● | ○ |
HTP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0,35 | ○ | ● | ○ |
HTP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0,55 | ○ | ● | ○ |
HTP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0,70 | ○ | ● | ○ |
HTP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1,1 | ○ | ● | ○ |
HTP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ○ | ● | ○ |
HTP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3,8 | ○ | ● | ○ |
HTP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4,2 | ○ | ● | ○ |
HTP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6,2 | ○ | ● | ○ |
HTP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ○ | ● | ○ |
HTP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ○ | ● | ○ |
HTP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ○ | ● | ○ |
HTP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ○ | ● | ○ |
HTP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ○ | ● | ○ |
HTP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ○ | ● | ○ |
HTP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 54 | ○ | ● | ○ |
HTP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 58 | ○ | ● | ○ |
HTP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 59 | ○ | ● | ○ |
HTP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 63 | ○ | ● | ○ |
HTP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 65 | ○ | ● | ○ |
HTP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 68 | ○ | ● | ○ |
HTP2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 72 | ○ | ○ | ○ |
Caractéristiques électriques
% de l'estimation d'ampère (dedans) |
Temps de soufflement |
100% * dedans | 4 heures de minimum |
200% * dedans | sec 60 maximum |
Conditions ambiantes
Température de fonctionnement | -55 °C au °C +125 (avec la sous-sollicitation) |
Choc thermique |
MIL-STD- 202G, méthode 107G, condition d'essai B (°C de 5 cycles -65 à °C) +125 |
Vibration | MIL-STD- 202G, méthode 201A |
Humidité | MIL-STD- 202G, méthode 103B, condition d'essai A |
Jet de sel | MIL-STD- 202G, méthode 101D, condition d'essai B |
Quelles sont les similitudes et les différences entre un fusible jetable et un fusible réglable ?
Un fusible reconstituable est essentiellement une thermistance de ptc. Il est totalement différent d'un fusible en raison de son principe de fonctionnement : il protège un circuit pendant que la résistance du matériel de ptc est franchement corrélée à la température et au saut au point de curie.
Pour les similitudes : elles chacun des deux peuvent être employées pour des circuits pour la protection de surintensité et être appliquées à un certain nombre de champs et de circonstances semblables. Chacun des deux peuvent être employés ou remplacés dans certaines circonstances. Par exemple, les deux produits sont exceptionnels pour des applications de protection de batterie où la condition de protection de surintensité n'est pas aussi stricte. Pour la protection de certains IC et de composants importants ou aux extrémités d'entrée-sortie de puissance, seulement le fusible jetable peut être compétent. La condition d'impédance est également plus haute pour ces pièces. Cependant, la thermistance de ptc sera le meilleur choix pour les circonstances quand des produits devraient éviter d'être endommagés de la protection de surchauffe ou de surintensité aux interfaces où la chaud-permutation est fréquente. Pourtant dans la plupart des cas, les deux produits sont considérablement différents ou ne peuvent pas remplacer un un autre. La table suivante montre les principales différences entre les deux.
En raison des similitudes et des différences, les deux produits sont disponibles sur le marché à des fins différentes.
Une fusée à temps | Fusible réglable de ptc | |
Résistance interne | Petit | Grand |
Sensibilité actuelle | Haut | Bas |
Temps de réponse | Rapide | Bas |
Taux vieillissant | Lent | Rapide |
Courant de fuite | Aucun | Oui |
Représentation de sécurité | Fort | Faible |
Champ d'application | Au loin | Étroit |
