Le cUL du Canada a délivré un certificat les fusibles en céramique remplis de sable 100mA-50Amp de tube de cartouche rapide de coup de 6.3mmx32mm pour des applications de C.C
Description

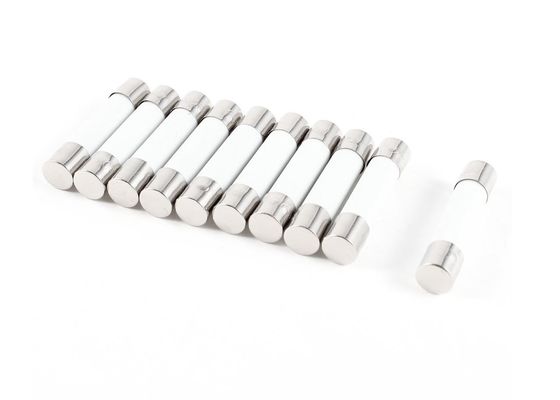

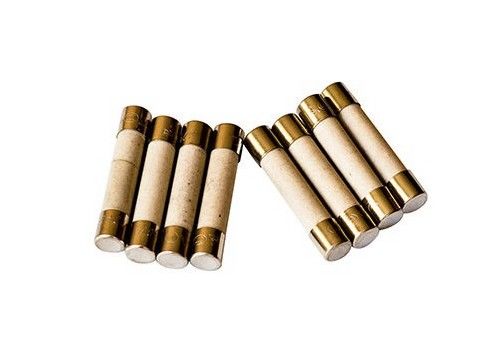

Le fusible en céramique de tube de série d'Aolittel BMF, conçu selon l'UL 248 -1/-14, dimension dans 6,3 x 32 millimètres, particulièrement pour la protection primaire, les courants évalués contre 100 mA à 50 A, UL, cUL a énuméré, des tresses facultatifs.
_________________________________________________________Download______
Approbations d'agence
Estimation de tension |
Agence |
Chaîne d'ampère |
Nombre de dossier d'agence |
250VAC | UL | 100mA | 50A | JDYX2.E365879 |
C-UL | 100mA | 50A | JDYX8.E365879 |
Dimension millimètre

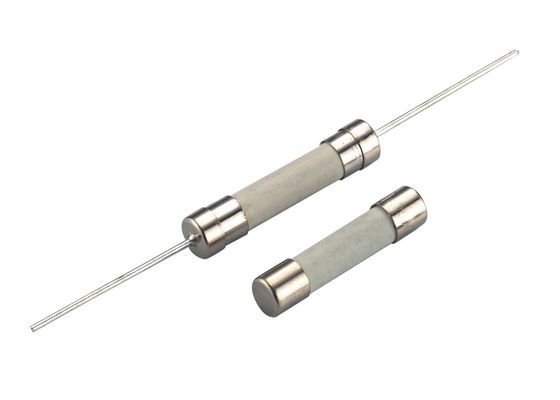

Sans avance

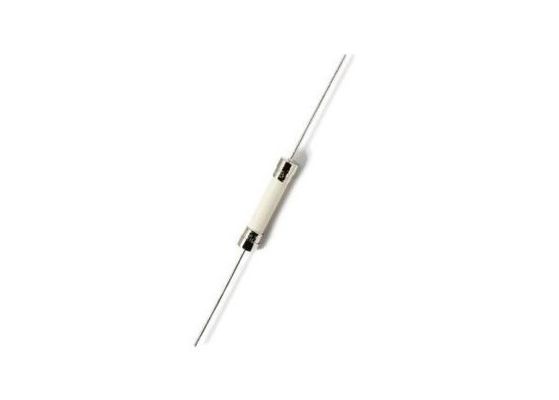

À sorties axiales
Spécifications
A=250VAC
Partie Non. |
Ampère Évaluation |
Tension Évaluation |
Rupture Capacité |
Approbations d'agence | |
UL | cUL | ||||
BMF0100A | 100mA | 250V |
C.A. de 35A@250V (100mA~1A) ;
C.A. DE 100A@250V (1.25A~3.5A) ;
C.A. DE 200A@250V (4A~10A).
C.A. DE 750A@250V (12A~30A).
C.A. DE 1000A@250V (32A~50A) |
● | ● |
BMF0160A | 160mA | 250V | ● | ● | |
BMF0200A | 200mA | 250V | ● | ● | |
BMF0250A | 250mA | 250V | ● | ● | |
BMF0300A | 300mA | 250V | ● | ● | |
BMF0315A | 315mA | 250V | ● | ● | |
BMF0350A | 350mA | 250V | ● | ● | |
BMF0400A | 400mA | 250V | ● | ● | |
BMF0500A | 500mA | 250V | ● | ● | |
BMF0630A | 630mA | 250V | ● | ● | |
BMF0750A | 750mA | 250V | ● | ● | |
BMF0800A | 800mA | 250V | ● | ● | |
BMF1100A | 1A | 250V | ● | ● | |
BMF1125A | 1.25A | 250V | ● | ● | |
BMF1150A | 1.5A | 250V | ● | ● | |
BMF1160A | 1.6A | 250V | ● | ● | |
BMF1200A | 2A | 250V | ● | ● | |
BMF1250A | 2.5A | 250V | ● | ● | |
BMF1300A | 3A | 250V | ● | ● | |
BMF1315A | 3.15A | 250V | ● | ● | |
BMF1350A | 3.5A | 250V | ● | ● | |
BMF1400A | 4A | 250V | ● | ● | |
BMF1500A | 5A | 250V | ● | ● | |
BMF1600A | 6A | 250V | ● | ● | |
BMF1630A | 6.3A | 250V | ● | ● | |
BMF1800A | 8A | 250V | ● | ● | |
BMF2100A | 10A | 250V | ● | ● | |
BMF2120A | 12A | 250V | ● | ● | |
BMF2150A | 15A | 250V | ● | ● | |
BMF2200A | 20A | 250V | ● | ● | |
BMF2250A | 25A | 250V | ● | ● | |
BMF2300A | 30A | 250V | ● | ● | |
BMF2320A | 32A | 250V | ● | ● | |
BMF2500A | 50A | 250V | ● | ● |
Quel est le but de la capacité d'interruption dans l'application pratique ?
La capacité d'interruption d'un fusible est un index de sécurité. On le lie rarement à la représentation électrique. Ainsi il est souvent négligé par le fabricant ou l'utilisateur. Quelques personnes sont même inconscientes de cet index technique.
Comme mesure de sécurité, un fusible doit garantir la sécurité d'un circuit et d'autres pièces à tout moment, ainsi il doit assurer du coffre-fort quoi qu'il arrive, particulièrement pendant le procédé d'opération de fusible, quand aucun risque ne devrait se produire, y compris courber persistant, des périodes de la conduction, burning, éclaboussant, et même l'explosion. La capacité d'interruption est un index reflétant la sécurité garantie.
L'unité de la mesure est l'ampère, indiquant le courant maximum qui peut être sans risque interrompu par un fusible. Tant que la surintensité de circuit ne dépasse pas la capacité d'interruption, le fusible peut sans risque interrompre le courant sans produire n'importe quel risque. D'autre part, bien que le fusible pourrait casser le courant de circuit, la sécurité absolue ne peut pas être assurée. Par conséquent, la capacité d'interruption n'est pas un index dispensable.
Afin de garantir la sécurité de fusible, nous devons également considérer des index de sécurité comme la capacité d'interruption, la certification évaluée de tension et de sécurité, excepté des paramètres d'optimisation du traitement essentiels comprenant la capacité actuelle, la caractéristique de soufflement, la capacité de tenue d'impulsion et le taux vieillissant, l'impédance et la puissance, et sous-sollicitation de la température.
Pour les fusibles miniatures de tube de norme européenne, des fusibles du même profil et la dimension peuvent être divisés en bas et s'interrompants haut fusibles d'estimation. La capacité d'interruption de l'ancien est spécifiée en tant que 10 fois du courant évalué ou du 35A, celui qui est plus grand, alors que la capacité d'interruption de ce dernier est aussi haute que 1500A. Les fusibles nord-américains de tube n'ont aucune une telle division. L'index spécifique de capacité d'interruption est beaucoup plus haut, 10,000A pour 125V, 35~1500A pour 250V, qui dépend du courant évalué du fusible. La capacité d'interruption de fusibles de puce de SMT est toujours autour de 50A.
