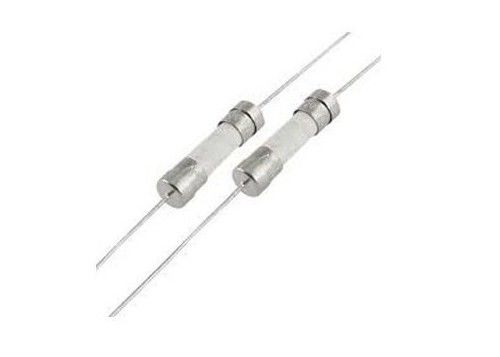

Une fois 5x20mm souffle lent tube en céramique fusible 250V 125V 250mA T avec capacité de rupture 1000A pour une application de courant élevé
Définition
5x20mm cartouche de cartouche de corps en céramique à souffle lent conçu pour une application de grand courant, honoré avec le certificat UL, cUL, adapté à divers types de dispositifs électroniques ̇ circuit de protection contre le courant.Largement utilisé dans l'industrie de l'éclairageApplications d'alimentation et d'adaptateur, etc.
Je vous en prie.
TéléchargerJe vous en prie.
Application du projet
Utilisé comme protection supplémentaire dans un appareil ou un équipement d'utilisation pour assurer une protection individuelle des composants ou des circuits internes.
Caractéristiques
• Conçu selon la norme UL/CSA/ANCE 248
• Disponible en cartouche et en forme de plomb axial
• Conforme à la directive RoHS et sans plomb
• Large plage de courant
• Application de puissance globale adaptée à plusieurs tensions
Performances électriques
A = 250V/ B = 125V
|
Partie
Je ne veux pas.
|
Ampères
Rating
|
Voltage
Rating
|
Déchirure
Capacité
|
Je suis...2La fusion
Intégrale (A)2.S)
|
Approbation par l'agence
|
| L.U. |
CUL |
PSE
|
| 5.250BTC0100A/B |
100 mA |
250 V ou 125 V |
Les caractéristiques suivantes sont utilisées:
"Précédent de commande" est un système de commande de commande de commande.
100A@250V AC (1,25A à 3,5A);
200A@250V CA (4A à 10A).
|
0.002 |
○ |
○ |
○ |
| 5.250BTC0125A/B |
125 mA |
250 V ou 125 V |
0.003 |
○ |
○ |
○ |
| 5.250BTC0160A/B |
160 mA |
250 V ou 125 V |
0.005 |
○ |
○ |
○ |
| 5.250BTC0200A/B |
200 mA |
250 V ou 125 V |
0.01 |
● |
● |
○ |
| 5.250BTC0250A/B |
250 mA |
250 V ou 125 V |
0.02 |
● |
● |
○ |
| 5.250BTC0300A/B |
300 mA |
250 V ou 125 V |
0.04 |
● |
● |
○ |
| 5.250BTC0315A/B |
315 mA |
250 V ou 125 V |
0.045 |
● |
● |
○ |
| 5.250BTC0350A/B |
350 mA |
250 V ou 125 V |
0.055 |
● |
● |
○ |
| 5.250BTC0400A/B |
400 mA |
250 V ou 125 V |
0.07 |
● |
● |
○ |
| 5.250BTC0500A/B |
500 mA |
250 V ou 125 V |
0.1 |
● |
● |
○ |
| 5.250BTC0630A/B |
630 mA |
250 V ou 125 V |
0.2 |
● |
● |
○ |
| 5.250BTC0750A/B |
750 mA |
250 V ou 125 V |
0.35 |
● |
● |
○ |
| 5.250BTC0800A/B |
800 mA |
250 V ou 125 V |
0.45 |
● |
● |
○ |
| 5.250BTC1100A/B |
1A |
250 V ou 125 V |
0.9 |
● |
● |
○ |
| 5.250BTC1125A/B |
1.25A |
250 V ou 125 V |
1.3 |
● |
● |
○ |
| 5.250BTC1150A/B |
1.5A |
250 V ou 125 V |
1.6 |
● |
● |
○ |
| 5.250BTC1160A/B |
1.6A |
250 V ou 125 V |
2.5 |
● |
● |
○ |
| 5.250BTC1200A/B |
2A |
250 V ou 125 V |
5.8 |
● |
● |
○ |
| 5.250BTC1250A/B |
2.5A |
250 V ou 125 V |
7.6 |
● |
● |
○ |
| 5.250BTC1300A/B |
3A |
250 V ou 125 V |
8.1 |
● |
● |
○ |
| 5.250BTC1315A/B |
3.15A |
250 V ou 125 V |
11 |
● |
● |
○ |
| 5.250BTC1350A/B |
3.5A |
250 V ou 125 V |
19 |
● |
● |
○ |
| 5.250BTC1400A/B |
4A |
250 V ou 125 V |
28 |
● |
● |
○ |
| 5.250BTC1500A/B |
5A |
250 V ou 125 V |
40 |
● |
● |
○ |
| 5.250BTC1600A/B |
6A |
250 V ou 125 V |
50 |
● |
● |
○ |
| 5.250BTC1630A/B |
6.3A |
250 V ou 125 V |
64 |
● |
● |
○ |
| 5.250BTC1700A/B |
7A |
250 V ou 125 V |
107 |
● |
● |
○ |
| 5.250BTC1800A/B. Pour les pièces détachées |
8A |
250 V ou 125 V |
133 |
● |
● |
○ |
| 5.250BTC2100A/B |
10A |
250 V ou 125 V |
242 |
● |
● |
○ |
| 5.250BTC2150A/B |
15A |
250 V ou 125 V |
368 |
● |
● |
○ |
| 5.250BTC2200A/B |
20A |
250 V ou 125 V |
442 |
● |
● |
○ |
| 5.250BTC2250A/B |
25A |
250 V ou 125 V |
568 |
● |
● |
○ |
| 5.250BTC2300A/B |
30A |
250 V ou 125 V |
715 |
● |
● |
○ |
DimensionUnité: mm
Sans plomb
à base de plomb
Des normes dépassées
|
Pourcentage d'ampère nominal ((In)
|
Le temps de souffler
|
| 100%* Dans |
4 heures Min |
| 135%* Dans |
1 heure maximum |
| 200%* Dans |
120 secondes maximum |
Comment tester et remplacer un fusible céramique au micro-ondes
Les outils:
Gants en plastique ou en caoutchouc
Fuseau de remplacement
Détecteur de vis
Tissu séché
Voltmètre
mmm
Avec les fusibles en verre, les fusibles en céramique sont parmi les fusibles les plus couramment utilisés dans les appareils électriques ménagers.Un four à micro-ondes est sujet à un court-circuit causé par de fortes fluctuations de tension..
La présence d'un fusible en céramique garantit qu'une surtension électrique ne peut pas endommager les composants internes du micro-ondes.HabituellementQuand un courant électrique violent essaie de dépasser le fusible, le sable surchauffé à l'intérieur du fusible s'échappe, brisant le circuit électrique.C' est parce que le sable est un très mauvais conducteur d' électricité.En outre, les fusibles en céramique remplis de sable ont un point de rupture plus élevé car le sable peut supporter la chaleur supplémentaire dans une plus grande mesure.Un fusible a tendance à exploser ou à fondre.Un tel fusible en céramique doit être remplacé.
Étape 1 - Début: précautions de base et localisation du porte-fusibles en céramique
Commencez par porter des gants en caoutchouc, assurez-vous que la surface autour du micro-ondes est complètement sèche, enlevez tous les câbles d'alimentation du micro-ondes.Vous devriez éteindre l' alimentation électrique principale.Si la pièce est un peu sombre, utilisez une lampe de poche. Tournez le four à micro-ondes de manière à ce que son arrière soit accessible. Ici, vous trouverez probablement une plaque métallique fixée avec des vis.
Certains modèles plus anciens peuvent avoir un boîtier de fusibles dédié situé juste en dessous de la plaque inférieure du micro-ondes.Tracez le câble d'alimentation qui vous mènera aux connexions électriques principalesEn général, le porte-fusible micro-ondes est situé à proximité de l'endroit où le câble d'alimentation est fixé à l'intérieur.
Étape 2 - Localisation et test du fusible céramique à micro-ondes
Les pinces du support de fusible sont constituées d'un acier à ressort doux et ne doivent pas être pliées.Utilisez des pinces pour cela.Cependant, ne pas induire trop de pression ou vous pourriez endommager la surface conductrice du fusible. Vous devez tester si le fusible en céramique a explosé.
Pour les fusibles en céramique, cela est nécessaire, car ils n'ont pas l'apparence noircie des fusibles en verre soufflés.
Utilisez les sondes de test du voltmètre pour tester les extrémités métalliques du fusible. Le voltmètre suggère la résistance du fusible. Il devrait donner une lecture de zéro ou à peu près.dans des fusibles soufflés, les lectures sont beaucoup plus élevées ou infinies.
Étape 3 - Achat de nouveaux fusibles en céramique à micro-ondes
Certains des fusibles peuvent ne pas porter d'étiquette de tension ou d'ampérage, ce qui rend difficile le décodage du remplacement approprié.Il est préférable que vous emportez le fusible soufflé à un magasin de fournitures électriques pour obtenir un remplacement exactDans l'idéal, vous devriez acheter quelques fusibles supplémentaires pour le futur proche.
Étape 4 - Remplacement du fusible céramique au micro-ondes
Vous n'avez pas besoin d'outils pour installer le nouveau fusible, il vous suffit de l'insérer dans sa fente dédiée dans le porte-fusible.Pour ça., utilisez un chiffon sec enroulé autour de l' extrémité d'un tournevis à tête plate. utilisez l' extrémité couverte pour gratter doucement les surfaces du fusible. remettez le fusible de remplacement.Fixez le couvercle arrière du micro-ondes et serrez ses vis.
