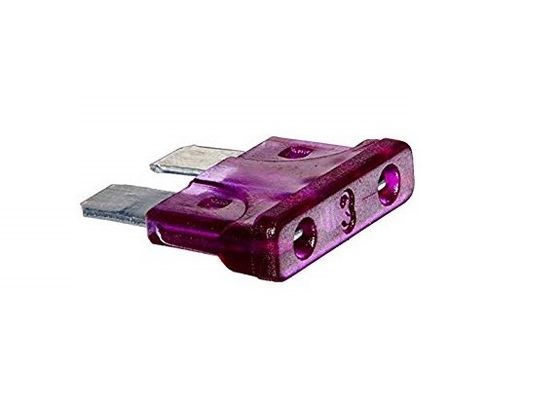

Moyen maximum automatique rapide de l'ATO 32V 58V 60V 80V 3Amp Violte de fusible de lame du coup 19x5.2x19.2mm de l'encapsulation PA66 en plastique
Généralités
Taille
Action rapide, basse tension pour jusqu'à C.C 32V/60V | |
Matériel | *Body : Plastique. *Metal : En alliage de zinc |
Standard | Selon SAE J1284 |
Protection de circuit pour remplacer le fil fusible OU le lien fusible. | |
Les fusibles sont de code à couleurs pour l'identification facile d'ampérage. |
Représentations électriques
Numéro de la pièce | Ampère (A) | Tension (Volts continu) |
Gouache |
AB19001 | 1A | 32V/60V | Noir |
AB19002 | 2A | 32V/60V | Gris |
AB19003 | 3A | 32V/60V | Violte |
AB19004 | 4A | 32V/60V | Rose |
AB19005 | 5A | 32V/60V | Tan |
AB1907.5 | 7.5A | 32V/60V | Brown |
AB19010 | 10A | 32V/60V | Rouge |
AB19015 | 15A | 32V/60V | Bleu |
AB19020 | 20A | 32V/60V | Vert |
AB19025 | 25A | 32V/60V | Naturel |
AB19030 | 30A | 32V/60V | Vert |
AB19035 | 35A | 32V/60V | vert de bouteille |
AB19040 | 40A | 32V/60V | Orange |
AB19045 | 45A | 32V/60V | Violte |
Dans | 110%In | 135%In | 200%In | 350%In | 600%In | ||||
20-120A | >100Hours | Minimal. | Maximum. | Minimal. | Maximum. | Minimal. | Maximum. | Minimal. | Maximum. |
60 s | 3600 s | 2 s | 60 s | 0,2 s | 7 s | 0,04 s | 0,1 s |
Délais Pré-courbants
Fi = 1,43 (courant de max.operating : 0,7 x Irat à 23°C)
Groupes de taille
Taille de lame | Groupe de lame | Dimensions L × H du × W | Estimations communes (courant maximum) |
Micro2 | APPARTEMENT, ATR | 9,1 × du × 3,8 15,3 millimètres | 5, 7,5, 10, 15, 20, 25, 30 |
Micro3 | ATL | × 14,4 du × 4,2 18,1 millimètres | 5, 7,5, 10, 15 |
LP-mini | APS, ATT | × 10,9 du × 3,81 8,73 millimètres | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Mini | APM, ATMOSPHÈRE | × 10,9 du × 3,6 16,3 millimètres | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Régulier |
AVR., ATC (clôturé), L'ATO (ouvrez-vous), ATS |
× 19,1 du × 5,1 18,5 millimètres | 0,5, 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30, 35, 40 |
Maxi | APPROXIMATIF | 29,2 × du × 8,5 34,3 millimètres | 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120 |
Couleurs-codes
Couleur |
Ampère continu (courant =rated) |
Instantané ampère de fusion |
Continu ampère de fusion |
Bleu | 1,5 | 3,5 | 3 |
Jaune | 2,25 | 5 | 4,5 |
Rouge sur le jaune | 2,5 | 6 | 5 |
Vert | 3 | 7 | 6 |
Écrou Brown | 4 | 10 | 8 |
Rouge sur le vert | 5 | 12 | 10 |
Vert sur le noir | 5 | 12 | 10 |
Rouge sur Brown | 6 | 14 | 12 |
Brun clair | 7,5 | 18 | 15 |
Rose | 12,5 | 30 | 25 |
Blanc | 17,5 | 40 | 35 |
Pourpre sur le jaune | 25 | 60 | 50 |
Jaune sur le rouge | 30 | 75 | 60 |
