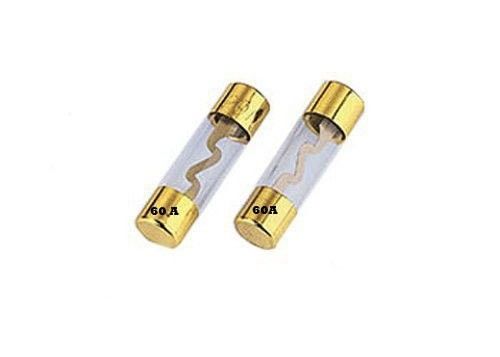

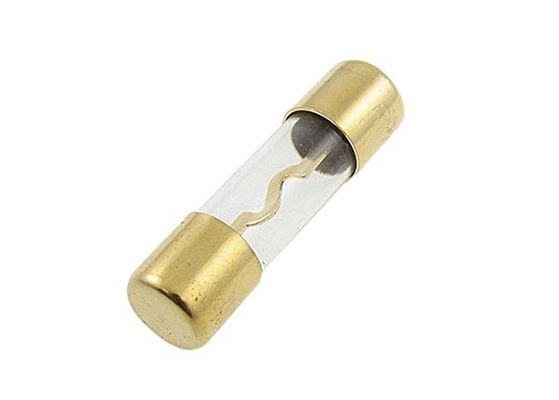

Fusible automatique stéréo automatique du tube de verre AGU 10x38mm d'élément de forme de l'amplificateur audio S de véhicule de voiture 10-80A 32VDC avec de l'or plaqué
Paramètres principaux
- 10.30*38.1mm (pouce 13/32*1-1/2)
- Action rapide
- Estimation de tension : DC32V ou moins
- Se conforme à SAE J554
- Matériaux :
Laiton avec de l'or plaqué
En alliage de zinc avec de l'or plaqué
Tube de verre
- Grand choix actuel 10A-80A
Dessin dimensionnel (millimètre)
Fusibles temporaires rapides de tube de verre | |
10.30*38.1mm (pouce 13/32*1-1/2) | |
Chapeaux | Laiton avec le nickelage de placage à l'or et. |
Corps | Tube de verre. |
Élément | Alliage de Zine avec de l'or plaqué |
Standard | Se conforme à SAE J554 |
Estimation d'ampère | 10-80A |
Estimation de tension | C.C 32v |
Caractéristiques Temps-actuelles
Examinez le courant | Temps d'ouverture | ||
--- | Minimal. | Maximum. | |
100% | 35A~80A | 4 heures. | --- |
110% | 10A~30A | 4 heures. | --- |
135% | 10A~30A | --- | 1 heures. |
200% | 10A~30A | --- | 5 s |
300% | 35A~80A | --- | 4 s |
L'information de commande
Numéro de la pièce. | Ampère |
AGU-G 10 | 10 A |
AGU-G 15 | 15 A |
AGU-G 20 | 20 A |
AGU-G 25 | 25 A |
AGU-G 30 | 30 A |
AGU-G 35 | 35 A |
AGU-G 40 | 40 A |
AGU-G 50 | 50 A |
AGU-G 60 | 60 A |
AGU-G 70 | 70 A |
AGU-G 80 | 80 A |

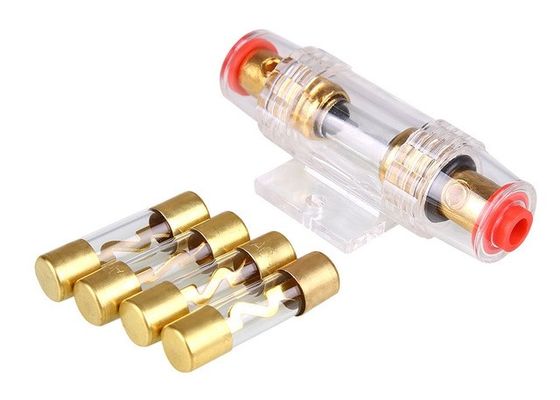

Support approprié de fusible
Aperçu de fusible de tube de verre
La plupart des véhicules américains sont allés à partir des fusibles en verre en 1982. Ces fusibles sont évalués pour C.C 32v et couvrent de 4 ampères jusqu'à 30. Il y a de nombreuses conceptions pour les fusibles en verre des véhicules à moteur. Le type fusibles de SFE et d'AG* sont des fusibles de rapide-coup, ils sautent dès qu'il y aura plus d'aspiration qu'ils sont évalué pour. les fusibles de Lent-brûlure, comme le type de MDL, sont les fusibles chronométrés.
Les divers fusibles en verre ont différents diamètres et largeurs, selon le style. Ces fusibles de SFE ont différentes largeurs de sorte qu'ils adaptent seulement le circuit approprié.
SFE – Ce sont les fusibles en verre originaux pour l'usage des véhicules à moteur. SFE représente la société des ingénieurs de fusible, et a différentes longueurs de sorte que le fusible faux ne puisse pas être installé sur le placement faux. Elles sont ¼ » de diamètre, de 5/8" jusqu'à 1 716" long.
L'extérieur des fusibles de SFE sont un type d'AG, qui représente le verre des véhicules à moteur avec une lettre de suffixe pour noter le type.
L'AG dactylographient des fusibles
Type | Taille physique |
---|---|
AGA (1 à 30 ampères) | 1/4" diamètre X 5/8" long |
AGB | .177" diamètre X .588" long |
CAG (0,125 à 50 ampères) | 1/4 diamètre X 1-1/4 » longtemps |
AGS | 9/32" diamètre X 1-1/4 » longtemps |
AGU (1 à 60 ampères) | 13/32 diamètre X 1-1/2 » longtemps (parfois désigné sous le nom des fusibles de miniature) |
AGW (1 à 30 ampères) | 1/4" diamètre X 7/8" long |
AGX (1 à 30 ampères) | 1/4" diamètre X 1" long |
AGY (50 ampères seulement) | 1/4" diamètre X 1 7/16" long |
Le R-U (35 à 50 ampères) | 1/4" diamètre X 1 1/4" long |
MDL – Ce style est semblable au fusible de CAG dans la taille et à l'évaluation, toutefois les fusibles de CAG sont « coup rapide », signifiant ils sautent immédiatement, tandis que les fusibles de MDL sont des fusibles à retard de temps qui brûlent lentement. Ceci permet au fusible de MDL de résister à des ampères plus élevés pour des instants très brefs, tels qu'une haut-aspiration d'un compresseur ou d'une fan donnant un coup de pied dessus.
Ce fusible d'AGU est des 40 ampères, notes du côté. Les fusibles haut-ampère en verre peuvent fondre la soudure avant que le fusible réel saute.
