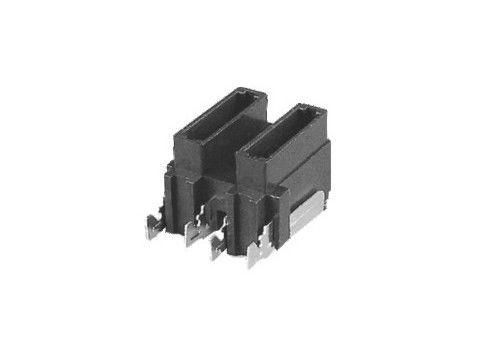

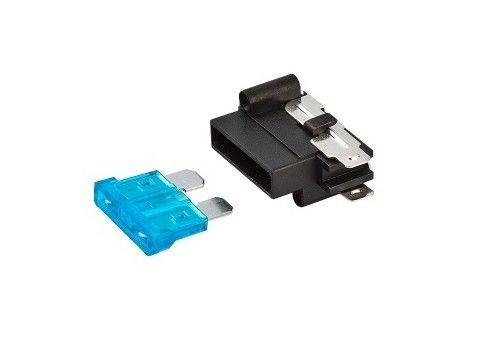

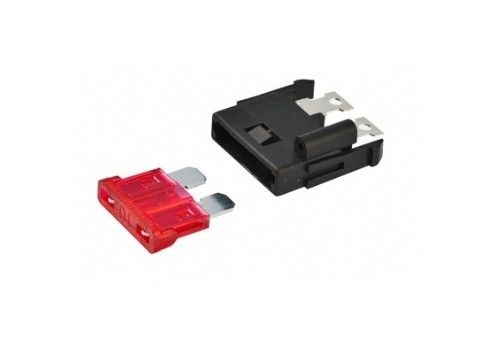

Montage standard de PCB à insertion rapide en nylon empilable moyen ATC ATO Bloc de porteuse de fusible automatique pour fusible automobile branchable 1A-30A
Dimension (mm)
Définition
Des supports de fusibles préassemblés pour accueillir des fusibles mini, standard et maxi.le support mini est compatible avec les fusibles ATO 297 et ATM pour lames automobilesLe support de taille standard est compatible avec les fusibles ATO 257 et Bussman ATC. Le support de taille maxi est compatible avec les fusibles Maxi 297 et Max.les supports sont montés verticalement sur le PCB.
Application du projet
Mainteneur de fusible pour le réseau électrique de 42 V avec code pour les connexions de fusibles TAC. Connectable dans la direction X. Voltage nominal 58 V; bornes de décompression
Maintien de fusible pour les connecteurs de fusibles de taille ATO/FKS.
Mainteneur de fusible pour les connecteurs de fusibles de taille ATO/FKS.
Je recommande le fusible auto blade
Les spécifications
| Force d'insertion et d'extraction |
1 kg. Min |
| Résistance diélectrique pendant 60 secondes |
Température de commande |
| Courant nominal approprié |
30A au maximum. |
| Résistance d'isolation à 500 V de courant continu |
Une centaine de minutes. |
| Hausse de la température |
50 au maximum. |
| Matériau du corps |
Nylon à fibres de verre |
| Baisse de tension |
20 mV au maximum |
| Les terminaux |
d'une épaisseur n'excédant pas 50 mm |
| Type de panneau de PC |
Les données sont fournies par les autorités compétentes de l'État membre où le véhicule a été introduit. |
| Type de terminal à insertion rapide de carte PC |
# WGP21, # WGP22, # WGP23, # WGP24, # WGP25,
# WGP26, # WGP27, # WGP28, # WGS01, # WGS02;
|
Plus de modèles
|
Le détecteur de fusible WGP20 ATC
|
Résistant à la combustion
|
WGP22 Porteur de fusible à lame moyenne
|
|
WGP23 Porteur de fusible automatique moyen
|
WGP24 Porteur de fusible automobile
|
Résistant à la combustion
|
|
Clip de fusible automatique WGP26
|
WGP27 Bloc de fusible automatique
|
Le dispositif doit être équipé d'un dispositif d'échange de données.
|
|
Résistant à la combustion
|
|
|
Connaissez vos fusibles
Pour sélectionner le dispositif de protection approprié, il convient de prendre en considération les paramètres et critères suivants:
1Quel est le courant de fonctionnement normal du circuit?
2Quelle est la tension de fonctionnement?
3Le circuit est-il AC ou DC?
4Quelle est la température ambiante de fonctionnement?
5. Est-ce que le dispositif est utilisé pour le court-circuit
protection contre la surcharge ou les deux?
6Quelles sont les limites de taille physique?
7Le fusible doit-il être "remplaçable sur le terrain"?
8Est-ce que la réinitialisation est un problème?
9Comment vais-je installer le dispositif?
10Quelles sont les considérations de coût?
Comment le fusible sera-t-il monté?
L'une des considérations les plus minutieuses à prendre en compte est le montage du fusible dans le circuit.
1. Soudage direct: dans cette méthode, le fusible est directement soudé dans ou sur la carte de circuit imprimé (PCB).L'inconvénient de cette conception est l'absence de pièces remplaçables sur le terrain comme discuté en détail dans la section ci-dessus, mais le coût peut être considérablement réduit avec cette méthode de montage.
2Les pinces à fusibles sont relativement peu coûteuses et permettent de les remplacer sur le terrain.Les pinces à fusible sont généralement montées sur un PCB, de sorte que toute tentative de remplacement du fusible nécessitera l'ouverture de l'équipement par l'utilisateur finalEn outre, le fait de retirer un fusible d'un pinceau sans débrancher la source d'alimentation pourrait entraîner un choc électrique en touchant le fusible.Des pinces à fusibles sont disponibles pour tous les fusibles "tube" ainsi que pour les microfusesEn général, les pinces à fusibles sont limitées à 20 A de courant normal (également disponibles en 30 A).
3. Dispositifs de fusible montés sur un panneau: Les dispositifs de fusible montés sur un panneau permettent à l'utilisateur final d'y accéder facilement pour remplacer le fusible sur le terrain.Le boîtier de fusible monté sur le panneau est à l'abri des chocs, ce qui signifie que le fusible est retiré en toute sécurité lorsque le capuchon du boîtier de fusible est retiré, ce qui empêche la possibilité de chocs électriquesLes fuse-holders sont généralement testés et approuvés par des agences de sécurité telles que UL et CSA. Les fuse-holders sont généralement disponibles jusqu'à 30A.
4. Blocs de fusible: Les blocs de fusible sont comme des pinces de fusible, mais ils n'ont pas besoin d'être montés sur le PCB.Les fusibles montés dans des blocs de fusibles ne sont généralement accessibles qu'en ouvrant le matériel, ce qui pourrait entraîner des chocs électriques si le matériel n'est pas déconnecté de la source d'alimentation.Les blocs de fusibles sont l'une des rares méthodes de montage de fusibles de grande puissance.Les supports de fusibles en ligne sont généralement utilisés dans le cadre d'un ensemble de harnais en fil ou lorsqu'aucune surface n'est disponible pour fixer un autre type de monture de fusible.Les supports de fusibles en ligne sont généralement disponibles jusqu'à 100 A dans les applications à basse tension et jusqu'à 30 A dans les applications à haute tension.
