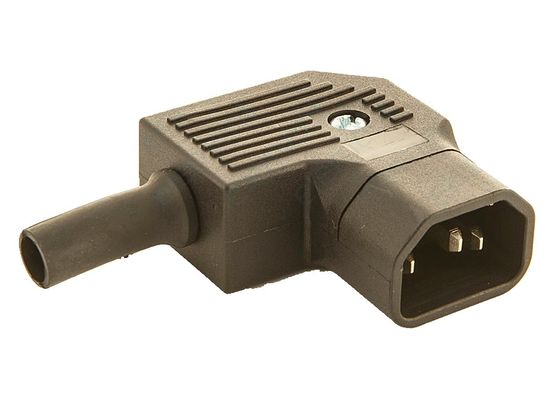

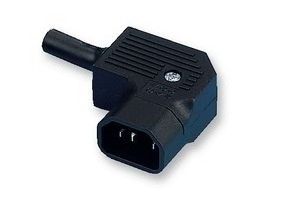

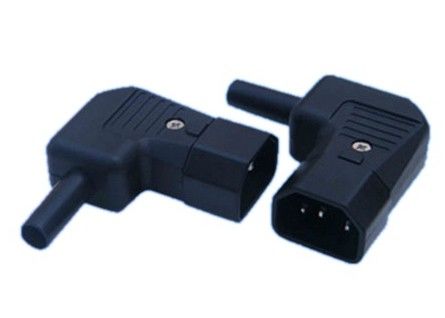

Connecteur masculin d'entrée de puissance de Rewireable de la prise JA-2233-2 10A 250VAC 3PIN à C.A. de bâti de câble du CEI 60320 d'admission électrique de vis

IEC 60320 Monture de câble prise électrique CA JA-2233-2 10A 250VAC 3PIN entrée de vis connecteur d'entrée d'alimentation mâle re-câblable

Dimension (en mm)

Définition

- Connecteurs de câbles (récâblables): montage à vis
- 1 Fonction
- Entrée de l'appareil, température de la broche 70 °C, classe de protection I
- Le câble

Principales caractéristiques

Rating: 10A à 250V CA
Résistance d'isolation: 100MΩ 500V CC/1 minute
Résistance diélectrique: 2000V AC/1 minute

Matériau du boîtier: thermoplastique 94V-2~V-0

Liste des prises IEC 60320

Entrées et sorties de climatisation

Émetteur de sortie de prise

L'utilisation de composants IEC 60320 dans la conception de produits électriques peut être bénéfique lors de l'exportation vers les marchés mondiaux.connecteurs de prise, et les débouchés.

Il y a un certain nombre d'avantages qui peuvent être obtenus pour un concepteur d'équipement en suivant les normes IEC 60320.Il simplifie la tâche de spécifier un connecteur à utiliser sur un ensemble de câbles avec une prise spécifique au paysLa norme IEC 60320 fournit également un cadre standard de travail pour la conception et les essais de produits.Ils fournissent un connecteur uniforme pour des tensions similairesUn autre avantage est que les normes IEC 60320 sont acceptées dans le monde entier.

L'entrée d'alimentation en courant alternatif IEC 60320 est le moyen le plus couramment utilisé pour connecter un ensemble de câbles amovibles à un équipement électrique ou électronique.le fabricant peut fixer un ensemble de câbles (e.par exemple, une prise spécifique à un pays et un connecteur IEC à l'autre extrémité) juste avant l'expédition.

Le nombre de points de référence doit être supérieur ou égal à:

IEC-60320 prises et connecteurs
Rating					Le type
Configuration Femme/Homme	Le secteur privé	Amérique du Nord	Les fils	Les Polonais	Le cordon	Le bouchon	Entrée	Connecteur	Sortie	Adaptateur
C1/C2	250 volts 2.5 ampères	125 volts 10 ampères	2 fils	2 Poles	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
C3 ou C4	250 volts 2.5 ampères	125 volts 10 ampères	2 fils	2 Poles	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
C5/C6	250 volts 2.5 ampères	125 volts 10 ampères	3 fils	2 Poles	C14 à C5 5 à 15 - C5	Je ne sais pas.	C6	Je ne sais pas.	Je ne sais pas.	C6
C7/C8	250 volts 2.5 ampères	125 volts 10 ampères	2 fils	2 Poles	C14 - C7 1 à 15 - C7	Je ne sais pas.	C8	C7	Je ne sais pas.	C8
C9/C10	250 volts 6 ampères	Je ne sais pas. Je ne sais pas.	2 fils	2 Poles	Je ne sais pas.	C10	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
C11/C12	250 volts 10 ampères	125 ou 250 volts 15 ampères	2 fils	2 Poles	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
C13/C14	250 volts 10 ampères	125 ou 250 volts 15 ampères	3 fils	2 Poles	C14 - C13 C14 - C15 C14, C19/21 5 à 15 - C13	C14	C14	C13	C13	C14
C15/C16	250 volts 10 ampères	125 ou 250 volts 15 ampères	3 fils	2 Poles	5 à 15 - C15 C14 - C15 C20 - C15	Je ne sais pas.	C16	C15	Je ne sais pas.	La coutume
C15A/C16A	250 volts 10 ampères	125 ou 250 volts 15 ampères	3 fils	2 Poles	C15A C16A	Je ne sais pas.	C16A	C15A	Je ne sais pas.	La coutume
C17/C18	250 volts 10 ampères	125 ou 250 volts 15 ampères	2 fils	2 Poles	1 à 15 - C17	Je ne sais pas.	Je ne sais pas.	C17	Je ne sais pas.	Je ne sais pas.
C19/C20	250 volts 16 ampères	125 ou 250 volts 20 ampères	3 fils	2 Poles	C20 à C13 C20 - C19 C20 - C21 5 à 15 - C19	C20	C20	C19	C19	C20
C21/C22	250 volts 16 ampères	125 ou 250 volts 20 ampères	3 fils	2 Poles	C14 - C21 C20 - C21	Je ne sais pas.	C22	C21	Je ne sais pas.	La coutume
C23/C24	250 volts 16 ampères	125 ou 250 volts 20 ampères	2 fils	2 Poles	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.

Nom de l'entreprise
La Commission électrotechnique internationale (CEI) a publié la CEI 60320 pour spécifier les couples d'appareils pour les ménages et à des fins générales similaires.Ils sont devenus une norme de facto pour l'interface électrique entre l'appareil et le câble sur la plupart des câbles d'alimentation détachablesLes bandes de distribution d'énergie utilisent également cette interface électrique entre la source et le cordon de sortie.

Contrairement à la NEMA qui utilise le même numéro de série d'identification pour les extrémités mâle et femelle, c'est-à-dire(5-15P à 5-15R) La CEI 320 utilise un nombre pair séquentiel pour l'extrémité mâle et un nombre impair pour l'extrémité femelle d'accouplement i.e (C14 à C13).
