Type adapté aux besoins du client capteur 100K 1% d'U de température de surface de dispositif médical de sonde bâti de vis de connecteur de fourchette de thermistance de 3950 NTC

Description

Il y a quatre types principaux de capteurs de température : thermocouples, thermistances, détecteurs (RTD) de la température de résistance et capteurs de température d'IC. Le capteur de température d'IC inclut également la sortie analogique et la sortie numérique.
L'utilisation des capteurs de température : appareils électroménagers, cuiseurs de riz, appareils de chauffage, voitures, voitures électriques, fabricant de lait de soja, machine de café, brûleur, lave-vaisselle, machine de désinfection, machine à laver, système de contrôle de température de voiture, matériel médical, nouvelle mesure de température corporelle, climatiseur du matériel de transmission, chauffe-eau électrique, congélateur, batterie de téléphone portable, chargeur, cuiseur d'induction, bouilloire, climatiseur, chauffe-eau électrique, congélateur, tournevis électrique, armoire de désinfection, four électrique, alarme d'incendie, stockage de nourriture, marine, profonds bien, mesure de la température de glacier, militaires et d'autres champs.

Dimension (millimètre)

Caractéristiques

Nouvelle technologie, représentation stable, travail à long terme
Gamme des paramètres : R25 : (1,0 à 1000) KΩ, B25/85 : (2000 à 4500) K
Haute précision
Double processus de phoque, avec la bonne isolation et l'impact anti-mécanique, capacité de anti-recourbement, fiabilité élevée
Très utilisé dans les climatiseurs, les réfrigérateurs, les chauffe-eau, la bouilloire électrique, le four électrique, les cuiseurs de riz, les fours à micro-ondes et d'autres produits

Caractéristiques

Résistance (R25 gamme de ° C) (KΩ) : 0,1 à 1000 KΩ
Déviation permise de résistance (℃ R25) (%) : ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Gamme de valeur de B (k) : 3100 à 4500K
La valeur de B permet l'erreur (%) : ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Employez la température ambiante (℃) : - le ℃ 30 au ℃ 120 (-22 à 248℉)
Facteur de dissipation (en air immobile) (mW/° C) : ≥ 2,0 mW/° C
Constante de temps thermique : (en air immobile) (s) : ≤ 30S

APPLICATION

1, climatiseurs, réfrigérateurs, congélateurs.
2, chauffe-eau, chauffe-eau potables, réchauffeurs d'air, joints, cas de désinfection.
3, machines à laver, dessiccateurs, Thermotanks.

4, dispositifs médicaux

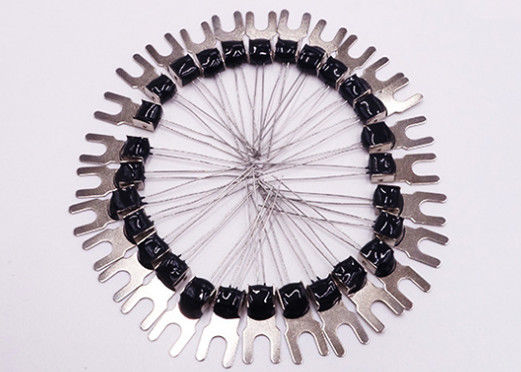

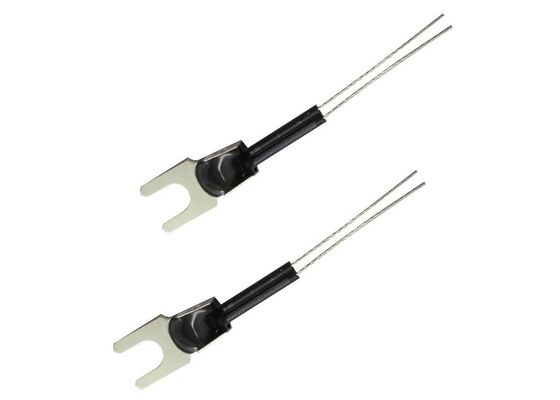

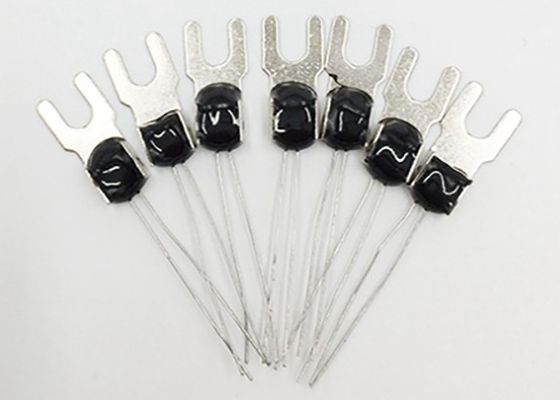

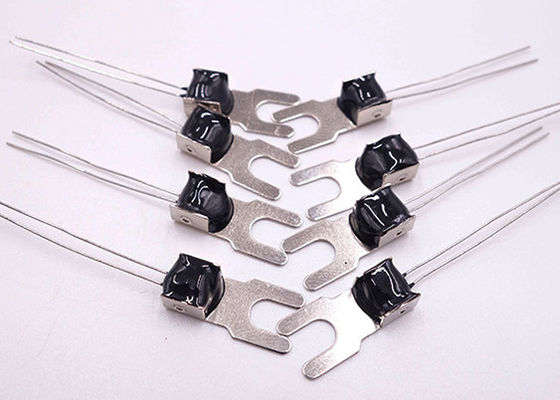

Photos de produit

4 types les plus communs de capteur de température

Un capteur de température joue un rôle important dans beaucoup d'applications. Par exemple, le maintien d'une température spécifique est essentiel pour l'équipement utilisé pour fabriquer les drogues médicales, pour chauffer des liquides, ou pour nettoyer l'autre équipement. Pour des applications aimez ces derniers, la réactivité et l'exactitude du circuit de détection peut être critique pour le contrôle de qualité.

Plus fréquemment, cependant, la détection de la température fait partie de fiabilité préventive. Par exemple, alors qu'un appareil peut réellement ne pas exercer aucune activités à hautes températures, le système lui-même peut être en danger à la surchauffe. Ce risque résulte des facteurs externes spécifiques tels qu'un environnement de fonctionnement dur ou des facteurs internes comme auto-chauffant de l'électronique. En détectant quand la surchauffe se produit, le système peut prendre une mesure préventive. Dans ces cas, le circuit de détection de la température doit être fiable sur la gamme prévue de température de fonctionnement pour l'application.

Types de capteur de température

La détection de la température est la base pour toutes les formes avancées de contrôle de température et de compensation. Le circuit de détection de la température lui-même surveille la température ambiante. Il peut alors informer le système ou de la température réelle ou, si le circuit de détection est plus intelligent, quand un événement de contrôle de température se produit. Quand un seuil à hautes températures spécifique est dépassé une mesure préventive peut être prise par le système pour abaisser la température. Un exemple de ceci branche une fan.

De même, un circuit de détection de la température peut servir de noyau d'une fonction de compensation de température. Considérez un système tel que l'appareil de mesure liquide. La température, dans ce cas, affecte directement le volume mesuré. En prenant en considération la température, le système peut compenser des facteurs d'environnement changeants, lui permettant de fonctionner sûrement et uniformément. Il y a quatre types utilisés généralement de capteur de température :

1. Thermistance négative de (NTC) de coefficient de température

Une thermistance est une résistance thermiquement sensible qui montre un grand, prévisible, et précise le changement de la résistance corrélée aux variations de la température. Une thermistance de NTC fournit très un de haute résistance à de basses températures. À mesure que la température augmente, la résistance chute rapidement. Puisqu'une thermistance de NTC éprouve un si grand changement de résistance par °C, les petits changements de la température sont très rapides reflété et avec de grande précision (°C) 0,05 à 1,5. En raison de sa nature exponentielle, la sortie d'une thermistance de NTC exige la linéarisation. La plage de fonctionnement efficace est le °C de -50 à 250 pour les thermistances encapsulées par gaz ou le 150°C pour la norme.

2. Détecteur (RTD) de la température de résistance

Une RDT, également connue sous le nom de thermomètre à résistance, mesure la température en corrélant la résistance de l'élément de RDT avec la température. Une RDT se compose d'un film ou, pour d'une plus grande exactitude, d'un fil enroulé autour d'un noyau en céramique ou en verre. Le RTDs le plus précis sont faits utilisant le platine mais RTDs plus peu coûteux peut être fait à partir du nickel ou du cuivre. Cependant, le nickel et le cuivre ne sont pas comme stables ou qu'on peut répéter. Offre de RTDs de platine un résultat assez linéaire qui est fortement précis (0,1 à 1 °C) à travers -200 à 600 °C. Tout en fournissant la plus grande exactitude, RTDs tendent également à être le plus cher des capteurs de température.

3. Thermocouple

Ce type de capteur de température se compose de deux fils de différents métaux reliés à deux points. La tension variable entre ces deux points reflète les changements proportionnels de la température. Les thermocouples sont non linéaires, exigeant la conversion une fois utilisés pour le contrôle de température et la compensation, typiquement accompli utilisant une table de consultation. L'exactitude est basse, de 0,5 à 5 °C. Cependant, ils fonctionnent à travers la température ambiante la plus large, de -200 à 1750 °C.

4. capteurs basés sur semi-conducteur

Un capteur de température basé sur semi-conducteur est placé sur des circuits intégrés (ICs). Ces capteurs sont effectivement deux diodes identiques avec la tension thermo-sensible contre les caractéristiques actuelles qui peuvent être employées pour surveiller des changements de la température. Ils offrent une réponse linéaire mais ont la plus basse exactitude des types de base de capteur à 1 à 5 °C. Ils ont également la réactivité la plus lente (5 à 60 s) à travers la température ambiante la plus étroite (- °C) 70 à 150.
