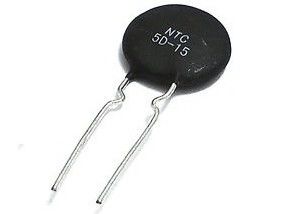

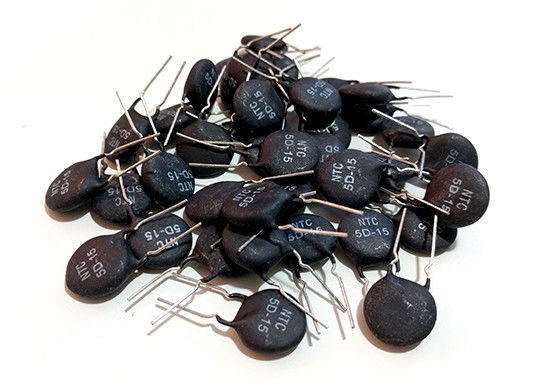

Courant de montée subite limitant la résistance thermique 5Ohm 6A 15mm de capteur de température de thermistance du limiteur de courant MF72 5D-15 NTC d'irruption
Introduction de production
MF72 la thermistance de la puissance NTC est un genre d'élément en céramique de semi-conducteur qui a en grande partie fait à partir du matériel d'oxyde de métal de transition, et appartient aux thermistances négatives de la température. Quand vous accordez sur un matériel électrique, le courant de montée subite peut être retenu par une thermistance de la puissance NTC reliée en série au circuit de puissance. En raison de l'action continue du courant, la température de la thermistance de la puissance NTC augmentant, la résistance chutera rapidement à une petite valeur, la puissance consommée peut être ignorée. Ainsi elle ne peut pas affecter le courant normal d'opération. Par conséquent, utilisant la puissance NTC la thermistance est le plus effectivement un amd la plupart de brève mesure de retenir le courant de montée subite, protégeant le matériel électrique contre la destruction.
APPLICATION
Alimentation d'énergie de Convension, puissance de commutateur, genres de radiateur électrique, lampes économiseuses d'énergie électroniques, ballast électronique etc. Toutes sortes de protection de circuit de puissance des matériels électroniques, protection de filament de toutes sortes de droite, affichage, ampoule et d'autres lampes d'éclairage.
Caractéristiques
1. Petite taille, puissance forte et capacité forte de la protection de courant de montée subite.
2. réponse rapide au courant de montée subite.
3. la grande constante matérielle (valeur de B), petite demeurent résistance.
4. longévité de service, fiabilité élevée.
5. série intégrale, plage de fonctionnement étendue
Paramètres et dimension principaux (millimètres)
P/N |
Évalué Résistance |
(a) | D | L | F |
Dimensions (Unité : millimètre) |
|
Max. Steady Courant d'état |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5D-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3D-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4D-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5D-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6D-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8D-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10D-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12D-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16D-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20D-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22D-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30D-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33D-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3D-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30D-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3D-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26,5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26,5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26,5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26,5 | 25 | 10/7.5 | 8 | 1 |
Remarque : À moins que l'indication particulière, la tolérance permise de la résistance puissance du zéro évaluée soit ±20%.
