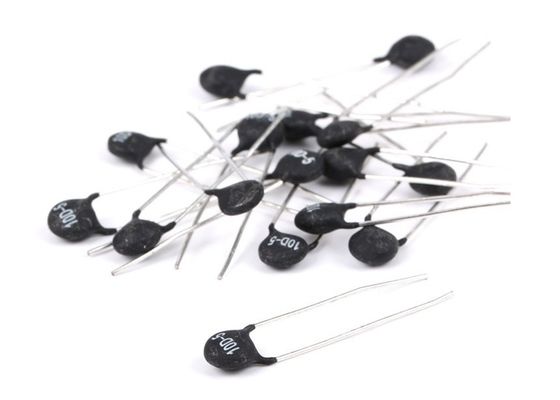

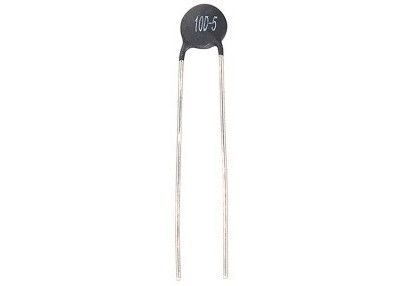

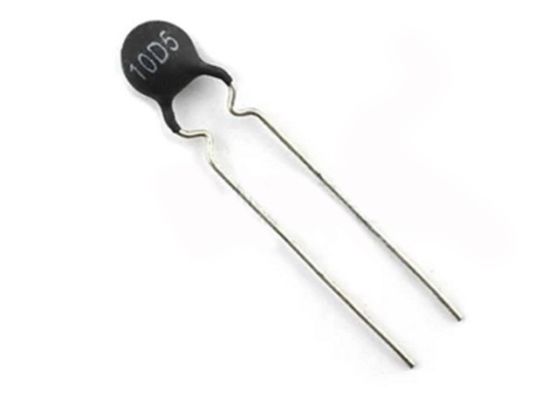

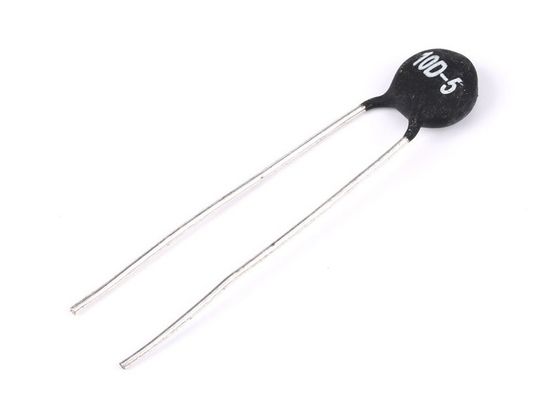

Par la puce MF72 10D-5 10Ohm 5mm de thermistance de la puissance NTC de trou 0.7A lancent la résistance négative de coefficient de température 6mW de 5mm
CONTOUR
C'est une résistance négative de coefficient de température dont la résistance change avec des changements de température ambiante. La thermistance comporte 2 ou 4 sortes des oxydes métalliques du fer, du nickel, du cobalt, du manganèse et du cuivre, étant formé et aggloméré à température élevée (1200 1500)
Applications
Alimentation d'énergie de conversion, puissance de commutateur, puissance d'UPS, genres de heter électrique, lampes économiseuses d'énergie électroniques, ballast électronique etc. toutes sortes de proterction de cicuit de puissance des matériels électroniques, proterction de filament de tube, ampoule et d'autres lampes d'éclairage.
Dimension et représentations
Type |
Évalué Résistance |
(a) | D | L | F |
Dimensions (Unité : millimètre) |
|
Max. Steady Courant d'état |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
Quelle est une thermistance de NTC ?
Une thermistance est essentiellement une résistance qui change sa résistance électrique aux températures variables. Le nom est dérivé d'un mélange de courant ascendant et de résistance. Ils sont employés dans les machines à laver, les dessiccateurs de dégringolade et même les réfrigérateurs et des congélateurs pendant que les thermostats ou la sécurité thermo-sensible coupent des dispositifs. Puisque leur résistance électrique aux diverses températures est connue, il est facile pour l'appareil de surveiller une thermistance et de détecter quand certaines températures sont atteintes.
Comment examiner une thermistance de NTC
À moins que vous puissiez voir un fil est venu lâchement vous sont peu susceptible de voir n'importe quoi physiquement mal. Le diagnostic est fait en mesurant la résistance avec un mètre de continuité (ou multi). Je ne peux pas donner des lectures pour toutes les thermistances parce qu'elles varient, particulièrement dans différents types d'appareil, mais vous devriez pouvoir obtenir une lecture à travers les deux terminaux. Si c'est circuit complètement ouvert il est susceptible d'être défectueux.
Les lectures sur la thermistance du NTC d'une machine à laver par exemple peuvent être quelque chose comme 12000 ohms à 25°C ou 3243 ohms 60 au ° C. La résistance à 0 ° C peut être plutôt 36000 ohms. Cependant, il peut être possible que les lectures soient présent mais incorrect. Par exemple, les chiffres de résistance que je peux voir d'un vieux manuel de machine à laver de Hotpoint qualifient les lectures de résistance en disant plus ou moins 6% pour la résistance à 0° vers le bas au plus or minus 2% pour la résistance à 60° impliquant que les lectures en dehors de ces paramètres sont incorrectes. Par conséquent sans lecture précise non prévue pour aucune thermistance individuelle vous ne pouvez pas être sûr si elle est correcte ou pas.
Si vous n'obtenez aucune lecture de résistance du tout (circuit ouvert) alors qu'il est probablement défectueux mais vous devriez au moins le vérifier aux différentes températures en plaçant un dans une soucoupe de l'eau chaude par exemple et soigneusement s'ajoutant fraîchement bouilli. Plus la température moins de résistance devrait être mesuré est chaude.
Quoi NTC représente-t-il ?
NTC représente le coefficient de température négatif qui signifie fondamentalement que leur résistance électrique diminue avec l'augmentation de la température.
