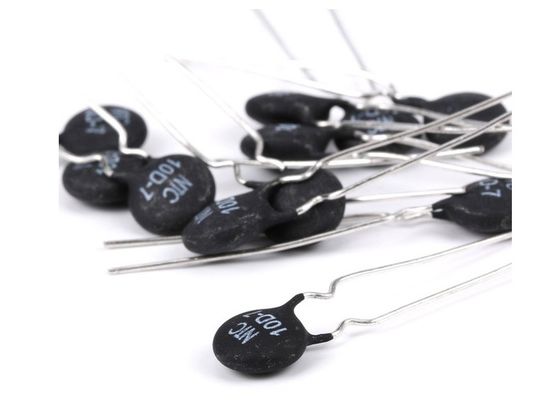

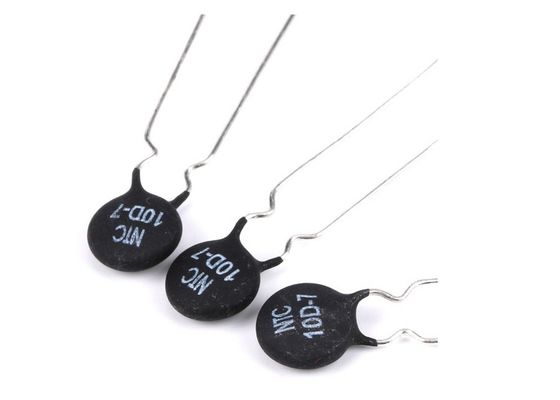

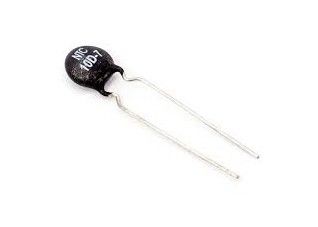

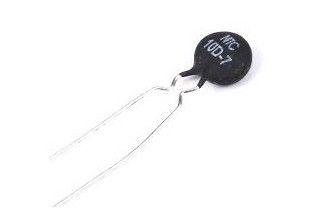

Courant de montée subite limitant MF72 la suppression de Posistor de résistance thermique du disque NTC 10D-7 10D7 de résistance de thermistance de la puissance NTC
Description
Ce produit supprime effectivement les courants de montée subite qui sont produits en commutant des régulateurs de puissance
sont allumés.
La thermistance de NTC doit être reliée en série au circuit de source d'énergie pour éviter le courant de montée subite à l'instant où les circuits électroniques sont mis en marche. Le dispositif peut effectivement supprimer le courant de montée subite, et sa puissance de résistance et peut être considérablement réduite ensuite qui par l'effet continu du courant pour pour ne pas affecter le courant normal de travail. Par conséquent la thermistance de la puissance NTC est l'instrument le plus commode et le plus efficace pour limiter le courant de montée subite et pour protéger les appareils électroniques contre être endommagé.
Caractéristiques
1. L'avance n'est pas contenue dans l'élément en céramique, les arrêts, la soudure pour la connexion intérieure et la résine de revêtement.
2. Le plus approprié aux alimentations d'énergie en moins que d'excellentes caractéristiques de la récupération 100W 3. dues au revêtement de résine avec d'excellentes caractéristiques de chaleur
4. fortement fiable
Applications
1. Alimentations d'énergie de commutation
2. moniteurs de tube
3. télévisions en couleur
4. alimentations d'énergie de magnétoscope
5. D'autres circuits de puissance
Paramètres et dimension principaux
P/N |
Évalué Résistance |
(a) | D | L | F |
Dimensions (Unité : millimètre) |
|
Max. Steady Courant d'état |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Circuit d'application
Détermination du courant permis
ROBUSTESSE DES ARRÊTS
Les avances répondent aux exigences du CEI 60068-2-21.
Essai | Conditions d'essai | Remarques |
Résistance à la traction | Essai Ua1 : Attachez le corps avec une force appliqué à chaque avance 10 [N] pour 10 [s] |
Aucun dommages évidents |
Résistance à la flexion | Essai Ub : Attachez le corps avec deux 90°-bends dedans direction opposée à une force de 10 [N] |
Aucun dommages évidents (Épluchez du revêtement le long du menez admis) |
Conditions mécaniques
Article | Conditions | Examinez la méthode |
1.Solder-ability | Les terminaux seront uniformément étamés, et son area≥95% | Plongeant des terminaux de theNTC à une profondeur de 15mm dans un bain de soudure de 245±5℃ et à l'endroit de 6mm loin du corps de NTC pour 3±0.5s (voir l'IEC68-2-20 /GB2423.28 merci) |
2.Resistance à la chaleur de soudure |
Dommages mécaniques pas évidents. ΔR/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Plongeant les terminaux de NTC à une profondeur de 15mm dans un bain de soudure de 260±5℃ et à l'endroit pour 6mm ci-dessous du corps de NTC pour 3±0.5s.After recovering4-5h sous 25±2℃. La valeur évaluée RN de résistance de puissance nulle sera mesurée. (Voir la TB d'IEC68-2-20 /GB2423.28) |
3.Strength de terminal d'avance |
Aucun éclatez ΔR/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Attachez le corps et appliquez une force graduellement à chaque avance jusqu'à 10N et puis gardez pour 10sec, tenez le corps et appliquez une force à chaque avance jusqu'à 90°slowly à 5N en direction de l'axe d'avance et gardez alors pour 10sec, et faites ceci dans la répétition opposée de direction pour l'autre terminal. Après la récupération de 4~5h sous 25±2℃, la valeur évaluée RN de résistance de puissance nulle sera mesurée. (Voir l'IEC68-2-21/GB2423.29 uA/Ub) |
Essai de fiabilité
Article | Conditions | Examinez la méthode |
1.Temp. Essai de recyclage |
Dommages mécaniques pas évidents. ΔRN/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Merci : - TB de 40±3℃/30min→25±2℃/5min→ : cycles de 160±3℃/30min→25±2℃/5min : 5times Après la récupération de 4~5 h sous 25±2℃, la valeur évaluée RN de résistance de puissance nulle sera mesurée. |
essai 2.Electrical de recyclage |
Temp ambiant. Gamme : 25℃±2℃. Cycles : 2,000times "Marche/Arrêt" : s 5 s/55 Courant d'essai : 7A Après la récupération de 4~5h sous 25±2℃, la valeur évaluée RN de résistance de puissance nulle sera mesurée. |
|
essai 3.LoadLife (résistance) |
Temp ambiant. Gamme : 25℃±2℃ ; 7A/1,000±24h Après la récupération de 4~5 h sous 25±2℃, la valeur évaluée RN de résistance de puissance nulle sera mesurée. |
|
4. Essai d'humidité |
Dommages mécaniques pas évidents. ΔRN/RN ≤20% (=∣RN-RN'∣ de ΔR) |
Temp ambiant. gamme : 40℃±2℃ Droit : 93±3%, activé temps : 1000±24 h Après la récupération de 4~5 h sous 25±2℃, la valeur évaluée RN de résistance de puissance nulle sera mesurée. |
