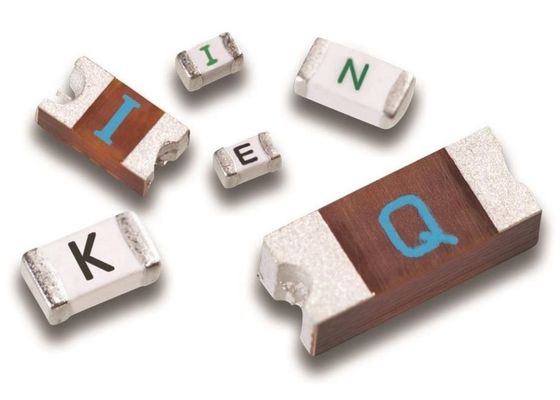

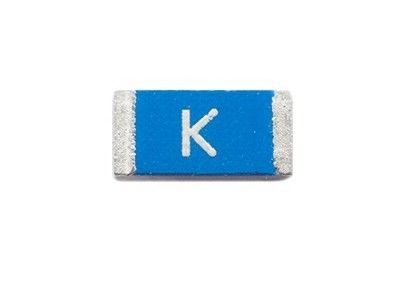

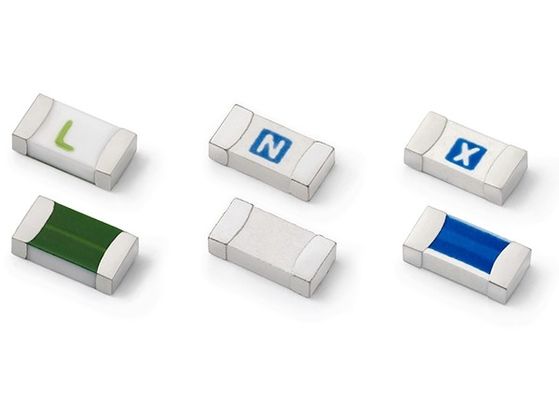

1206 Surface de film mince montée à puce à souffle rapide Fuseau 12B1100B 1A 125V 3216 métrique avec 50 ampères d'interruption
Définition
La gamme de fusibles à puce est compacte et précise protection du circuit pour toutes les applications
Une large gamme de fusibles à puce de montage de surface pour fournir une protection optimale contre le surcourant dans les circuits secondaires denses.et appareils électroniques portables, y compris les ordinateurs portablesLa gamme de fusibles est proposée avec une action rapide, super rapide, et une capacité de charge plus élevée.et caractéristiques de retard temporelChaque série de fusibles possède des caractéristiques de performance uniques telles qu'une faible chute de tension et une capacité de rupture élevée.La tension nominale de ces composants est de 125 VAC/VDC maximum.
Détails rapides
La norme d'essai est la suivante: UL248-1 UL248-14
Rating d'interruption: 50 ampères à 125 V CA/CC
Température de fonctionnement: -55°C ~ +125°C
Matériaux:
Substrate:couverture en céramique/verre
Termination: couche recouverte de nickel et d'étain
Élément: argent
Méthode de soudage:
Soudage par reflux: 260°C, 10 secondes maximum

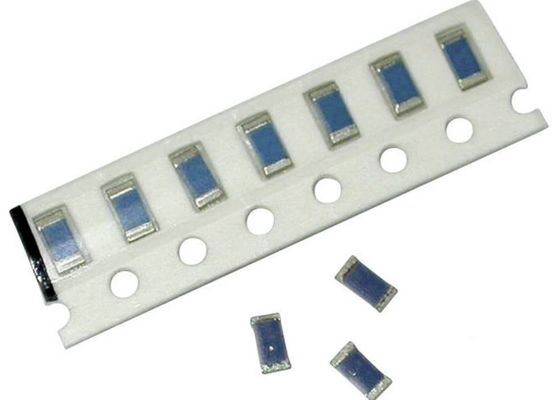

Emballage:
Un autocollant de 3000 pièces par remplissage.
90000 pièces par carton
Dimensionen mm
Spécification
| Catalogue |
Ampères |
Voltage |
Marquage |
Intégrale de fusion |
| Je ne veux pas. |
Rating |
Rating |
(A2.S) |
| 12B0250B |
250 mA |
125 V |
.25 |
0.0035 |
| Les éléments suivants sont utilisés: |
375 mA |
125 V |
E |
0.0011 |
| 12B0500B |
500 mA |
125 V |
0.5 |
0.0020 |
| 12B0750B |
750 mA |
125 V |
.75 |
0.0053 |
| 12B1100B |
1A |
125 V |
1 |
0.0062 |
| 12B1125B |
1.25A |
125 V |
Je |
0.022 |
| 12B1150B |
1.5A |
125 V |
1.5 |
0.028 |
Caractéristiques électriques
| Nombre d'ampères |
Nombre d'ampères |
Heures d'ouverture |
| 250 mA ≈ 1,5 A |
100% du produit |
4 heures Min |
| 250 mA ≈ 1,5 A |
250 pour cent |
5 secondes maximum |
Caractéristiques actuelles
Applications
- Applications nécessitant une fiabilité et une disponibilité élevées
- Équipement médical
- En mer.
- La défense.
Données environnementales
Méthodes de soudage Profil de soudage par reflux et par ondes
Soudabilité à 245°C / 3sec conformément à la CEI 60068-2-58, Td d'essai
Résistance à la chaleur de soudure 260 +0/-5°C / 30sec conformément à la norme IPC/JEDEC J-STD-020D, niveau 1
Test de durabilité MIL-STD-202, méthode 108A 1000h @ 0,60 x Dans @ 70°C
Test d'humidité de charge MIL-STD-202, méthode 103B 0,1 x In @ 0,85 r.H @ 85°C
Épreuve de résistance à l'humidité MIL-STD-202, méthode 106E (50 cycles dans une chambre temp/mister)
Résistance de la borne MIL-STD-202, méthode 211A (déformation de la planche de 1 mm pendant 1 minute)
Choc thermique MIL-STD-202, méthode 107D (200 cycles air-air de -55 à +125 °C)
Résistance aux solvants MIL-STD-202, méthode 215A
L'essai doit être effectué en tenant compte de l'expérience d'essai de l'appareil.
Les courbes de dégradation
Caractéristiques
Résistance à la combustion
Voltages nominaux jusqu'à 125 VAC/VDC
Capacité de rupture élevée jusqu'à 600 A (essais internes)
Les tests sont effectués sur des échantillons d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon.
Precise, faible perte, résistante aux vibrations et aux impulsions
