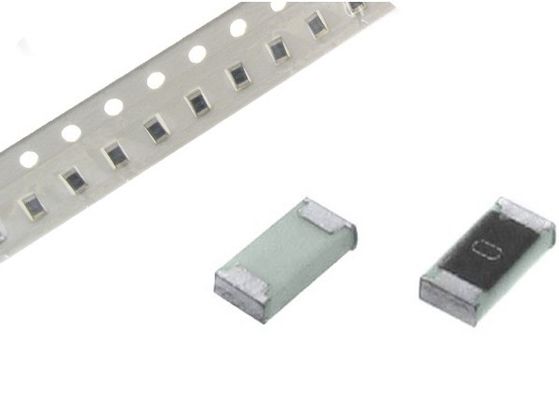

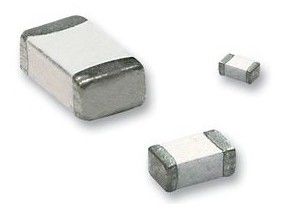

1.6x0.8x0.8mm CQ06LF Type Cartouche céramique Fuseau à puce 0603 3 Amp 32Vdc à action rapide
Définition
Le fusible à puces en céramique est le nouveau produit innovant avec une structure de cavité dans laquelle l'élément et la cavité ont été enterrés dans un corps en céramique.
La conception des éléments spéciaux présente une excellente tolérance aux courants d'entrée et de bonnes caractéristiques de fusion.
Le fusible à puce en céramique est développé de taille 1206 et 0603, et possède des caractéristiques de fusion d'action très rapide et de décalage temporel.
Pour un courant nominal jusqu'à 20 A et une tension nominale jusqu'à 125 V, il peut fournir une variété de combinaisons pour les clients.
Le produit est conçu selon un concept respectueux de l'environnement, qui ne répond pas seulement à la conformité RoHS,
mais aussi ayant l'approbation UL de sécurité et plusieurs pays de brevets y compris Taiwan, Chine, Japon, Allemagne et Amérique.
Il convient à tous les types de produits électroniques grand public.
Caractéristiques
Voltage élevé et courant élevé
Haute capacité d'incendie et de rupture
Arc rapide éteint
Matériau sans plomb et sans halogène
Dieu à l'épreuve de l'explosion
Temps de fusion précis et limite de coupe complétée
Pour les appareils à commande numérique
Approbation UL reconnue 1A à 8A
Rating d'interruption 35 ampères à 63 V CC / 60 ampères à 32 V DC
Méthode de soudage *Soudage par reflux: 260°C, 30 secondes maximum. *Soudage par onde: 260°C, 10 secondes maximum. *Soudage à la main: 350°C, 3 secondes maximum.
Quantité de ruban adhésif: 4000 pièces par bobine
Dimension
Spécification
| Type de produit |
Impression |
(A) |
(V) |
résistance au froid |
chute de tension maximale |
Valeur I2T |
Capacité de rupture |
Poids (produit unique) |
| Le montant de l'aide est calculé en fonction de l'expérience acquise. |
H est |
1A |
32 V |
0.3 |
0 |
0.041 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de l'aide est calculé en fonction de l'expérience acquise. |
N |
2A |
32 V |
0.066 |
0 |
0.098 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de l'aide est fixé à la valeur de l'aide. |
P |
3A |
32 V |
0.027 |
0 |
0.187 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de l'aide est calculé en fonction de l'expérience acquise. |
S |
4A |
32 V |
0.018 |
0 |
0.331 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de la garantie est calculé en fonction de l'évolution de la valeur de la garantie. |
T |
5A |
32 V |
0.012 |
0 |
0.57 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de la subvention est calculé en fonction de l'évolution de l'activité. |
U |
6A |
32 V |
0.009 |
0 |
0.752 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
V |
7A |
32 V |
0.008 |
0 |
1.078 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| Le montant de l'aide est calculé en fonction de l'expérience acquise. |
W |
8A |
32 V |
0.006 |
0 |
1.472 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| CQ06LF 1.50 |
Le K. |
1.5A |
32 V |
0.16 |
0 |
0.083 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| CQ06LF 2.50 |
Je vous en prie. |
2.5A |
32 V |
0.038 |
0 |
0.126 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
| CQ06LF 3.50 |
R |
3.5A |
32 V |
0.02 |
0 |
0.258 |
35 ampères à 63 V de courant continu
60 ampères à 32 V de courant continu |
0.0152 |
Caractéristique électrique
| Courant nominal |
1 Dans |
2 Dans |
3 Dans |
10 Dans |
| Résultats |
Maximum |
Maximum |
Maximum |
| 1A à 8A |
4HR |
5 secondes |
0.5 secondes |
00,02 seconde |
Température ambiante à 25°C
Application du projet
•Téléphones portables
• Les batteries
• Les appareils photo numériques
•Lecteur de DVD
• Disques durs
•Électronique automobile
Matériel
Matériau du corps de construction: céramique
Matériau de finition: argent (Ag), nickel (Ni), étain (Sn)
Élément de fusible: argent ((Ag)
Spécification environnementale
Température de fonctionnement - 55°C à +125°C
Choc thermique --MIL-STD-202G,méthode 107,condition B (de - 65 °C à + 125 °C)
L'épreuve est effectuée sur une base de la méthode suivante:
Résistance à l'humidité--MIL-STD-202G,méthode 106,10 cycle de jour
La capacité de soudure est indiquée par le code IPC-J-STD-002C
Les fusibles
Ce sont des protecteurs qui empêchent les équipements électroniques et électriques de surcharger les dommages du courant.Le courant a volé vers le circuit via le fusible jusqu'à ce que les spécifications du fusible soient dépassées.le fusible "Blow" et arrête le courant.
