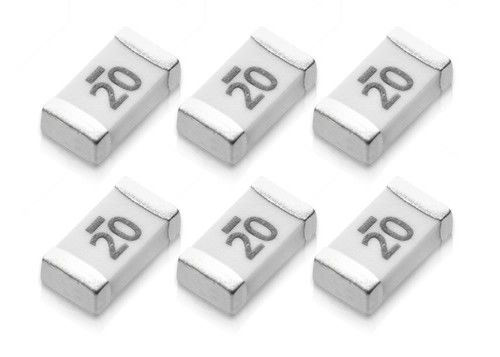

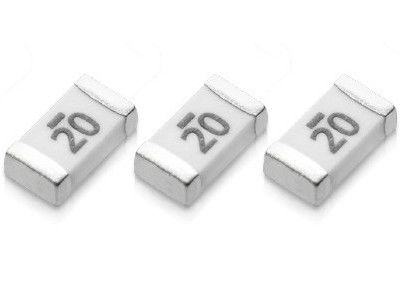

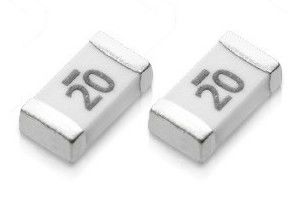

Type 3216 fusible en céramique 3.1×1.6mm 24V 63V 10A-30A de CQ12LI de bâti de laps de temps extérieur à forte intensité de dispositif

CQ12LI Type 3216 Appareil de montage de surface à courant élevé à retard de temps Fuseau céramique 3.1×1.6mm 24V 63V 10A-30A

L'approbation est reconnueComposant pour le Canada et les États-Unis 10A~30A

Rating d'interruption

10A à 25A: 100 ampères à 63V CA/CC
250 ampères à 24 V AC/DC
35A: 100 ampères à 24 V AC/DC

Application du projet

équipement de module de régulateur de tension (VRM),

Un convertisseur DC-DC,

Pack de batterie

Caractéristique électrique

Dimension

Numérotation des pièces

1Mesurée à ≤ 10% du courant nominal et à 25oC.
2La fusion de I2t à 1000% du courant nominal.
3. Certifié (cRUus) et personnalisé jusqu'à 125V
4Les tests d'application sont fortement recommandés.

Caractéristiques

a. haute tension et courant élevé
b. Haute capacité d'incendie et de rupture
c. S'éteint par arc rapide
d. Matériau sans plomb et sans halogènes
e. Bonne résistance à l'explosion
f. Temps de fusion précis et limite de coupe complétée
g. Convient pour un courant nominal de 1A à 20A

Spécification environnementale

Température de fonctionnement de -55°C à +125°C

Vibration MIL-STD-202G, méthode 201 ((10-55 Hz, 0,06 pouce, excursion totale)

L'essai doit être effectué à l'aide d'une méthode de dépistage spécifiée dans le règlement (CE) no 1907/2006 du Parlement européen et du Conseil.

Résistance à l'isolation MIL-STD-202G, méthode 302, condition d'essai A

Résistance à la chaleur de la soudure MIL-STD-202G, méthode 210, condition d'essai B (10 secondes, à 260 °C)

Le produit doit être soumis à un contrôle de la température de l'air.

Spécification physique

Construction des matériaux

Matériau du corps: céramique

Matériau de finition: argent (Ag), nickel (Ni), étain (Sn)

Élément de fusible: argent ((Ag)

Emballage

1. Tape & Reel: bande de 8 mm

2Spécification de l' emballage: norme EIA 481-D

3Quantité: 4 000 pièces par rouleau.

Guide de sélection des fusibles

Le fusible doit supporter le courant de charge normale du circuit
Il n'y a pas d'ouvertures gênantes.
Le fusible doit interrompre le sur courant, limiter l'énergie
Laissez passer, et résistez à la tension à travers le fusible pendant
Pour sélectionner correctement un fusible, les éléments suivants doivent être
considérant:
(1)Current de fonctionnement normal ((Le courant nominal d'un fusible est
généralement déduit de 25% pour un fonctionnement à 25% afin d'éviter les nuisances
Par exemple, un fusible avec un courant nominal de 10A n'est pas
généralement recommandé pour un fonctionnement à plus de 7,5 A dans un
25% de réduction.)
(2) Courant de surcharge et temps de fusion du fusible.
(3) Voltage d'application (voltage CA ou CC).
(4) Courants d'entrée, courants de surtension, impulsions, courants de démarrage
les caractéristiques.
(5) Température ambiante.
(6) Une agence de normalisation applicable est requise,comme UL,CSA,
Le TÜV, le VDE, le PSE et l'IEC...
Considérations: réduire le coût d'installation, faciliter le retrait,
(7) type de montage/facteur de forme, etc.
