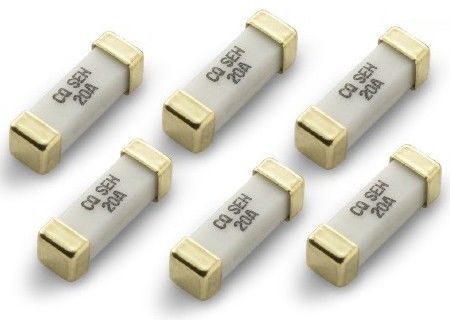

L'UL a approuvé le fusible extérieur du bâti 1032 plaqué par or en céramique carré ELLE SEG 500mA-30A 125V 300V 10.1x3.1x3.1mm

L'utilisation de l'appareil est autorisée par la réglementation de l'État membre de l'application.

Généraux

• Montage en surface d'un fusible à courant élevé

• Disponible dans des capacités de 20 à 60 ampères

• Voltage nominal plus élevé jusqu'à 100VDC

• Montage de surface en forme de carré 1032

• Plage de température de fonctionnement de -55°C à 125°C

• Résistance accrue au cycle thermique

• Conforme à la réglementation RoHS et sans halogène

• Composant reconnu pour l'homologation au Canada et aux États-Unis 0,5A à 30A

Application du projet

• Puissance du système de stockage

• Système de ventilation pour serveur PC

• Module régulateur de tension

• alimentation de la station de base

• Module régulateur de tension pour serveur PC

• Serveurs haut de gamme / Blade computing

• Système de gestion de la batterie

Caractéristique électrique

Rating d'interruption

0.5A~2A: 60 ampères à 300 V CA
100 ampères à 80 V de courant continu
20A: 100 ampères à 125 V CA
300 ampères à 100 V de courant continu
25A à 30A: 100 ampères à 125V CA
100 ampères à 100 V de courant continu

Spécification environnementale

Température de fonctionnement: -55°C à +125°C
Vibration:MIL-STD-202G, méthode 201 ((10-55 Hz, 0,06 pouce, excursion totale)
L'essai doit être effectué à l'aide d'une méthode de dépistage spécifiée dans le règlement (CE) no 1907/2006 du Parlement européen et du Conseil.
Résistance à l'isolation:MIL-STD-202G, méthode 302, condition d'essai A
Résistance à la chaleur de la soudure:MIL-STD-202G, méthode 210, condition d'essai B (10 secondes, à 260 °C)
Choc thermique:MIL-STD-202G, méthode 107, condition d'essai B (de - 65°C à + 125°C)

Informations sur les commandes

Dimension mécanique (mm)

Spécification physique

Matériel
Corps: en céramique
Finitions: Caps en laiton plaqué or

Emballage

1- Tape et bobine: 24 mm
2Spécification de l'emballage: EIA RS-481-2
3Quantité: 2500 pièces par bobine.

Tableau de test standard

Corps en verre époxy à double face; épaisseur du panneau: 1,6 mm; épaisseur de la couche de cuivre: ≥ 100 μm; largeur de la trace de cuivre: 15 mm d'un côté et 33 mm de l'autre
