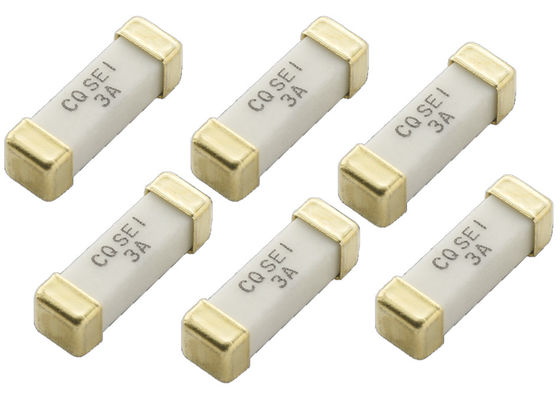

Système d'éclairage 10.1x3.1x3.1 mm Dispositif de montage de surface Ceramique à souffle lent Fuseau 1032 250V 3A SEI 003 Plaqué or
Approbation
Composant reconnu pour le Canada et les États-Unis 500mA~5A
Pour les véhicules à moteur électrique
Caractéristiques
Rating d'interruption: 50 ampères à 250 V CA
Matériau du corps: céramique
Finitions: Caps en laiton plaqué or
Tape et bobine: bande de 24 mm
Le produit doit être soumis à un contrôle d'approvisionnement.
Quantité: 2 500 pièces par bobine.
Application: Système d'alimentation des équipements de télécommunications, Système d'éclairage
Matériaux exempts de plomb et conformes à la directive RoHS
Il ne contient pas d'halogène (se réfère à: Br900ppm, Cl900ppm, Br+Cl1500ppm)
Conception monolithique et multicouche
Performance à haute température
Plage de température de fonctionnement de -55°C à +125°C
Caractéristique électrique
| Courant à courant continu |
1 Dans |
2.5 Dans |
| Je ne sais pas. |
- Je vous en prie. |
| 500mA à 5A |
4 heures |
120 secondes |
Spécification environnementale
| Température de fonctionnement |
-55°C à +125°C |
| Vibration |
L'exposition à l'humidité doit être maintenue jusqu'à ce que la température de l'air soit atteinte. |
| Spray au sel |
Le test doit être effectué sur une base de la méthode suivante: |
| Résistance à l'isolation |
Le test doit être effectué sur une base de la norme MIL-STD-202G. |
| Résistance à la chaleur de la soudure |
Le test doit être effectué sur une surface de l'eau de la zone d'essai. |
| Choc thermique |
La valeur de l'échantillon doit être déterminée en fonction de l'échantillon. |
Dimension mécanique (mm)
Informations relatives à la commande
| R/N |
Ampères
Rating
[ Dans ] |
Voltage
Rating
(V) |
Nominale
Résistance
Ohms froids |
Nominale
Fusion de l'I2t
A2 Seconde |
| Le SEI.500 |
500 mA |
250 V ou plus |
0.5479 |
1.963 |
| Le SEI.750 |
750 mA |
0.2600 |
3.375 |
| Le SEI 001 |
1A |
0.1800 |
11.22 |
| Le SEI 1.50 |
1.5A |
0.1027 |
14.85 |
| Le SEI 002 |
2A |
0.0504 |
19.84 |
| Le SEI 2.50 |
2.5A |
0.0370 |
20.50 |
| Le SEI 003 |
3A |
0.0280 |
54.00 |
| Le SEI 3.50 |
3.5A |
0.0199 |
57.82 |
| Le SEI 004 |
4A |
0.0158 |
125.6 |
| Le SEI 005 |
5A |
0.0120 |
185.0 |
Sélection des fusibles à montage de surface
La sélection des fusibles semble simple, en ce sens que vous en choisissez un qui a un courant nominal légèrement supérieur au courant de fonctionnement de votre système le plus mauvais cas.Il y a des considérations de dératation pour le courant de fonctionnement et la température d'application.L'allumage et d'autres opérations du système (comme les changements de vitesse du processeur ou le démarrage du moteur) provoquent des surtensions ou des pics de courant qui doivent également être pris en considération lors du choix d'un fusible.Donc, choisir le bon fusible pour votre application n'est pas aussi simple que de connaître le courant nominal tiré par le système.
Les avantages
• Capacité à résister à un courant d'entrée élevé
• Structure monolithique en céramique
• Élément de fusion en argent et terminaison en argent avec nickel et plaquette d'étain
• Excellente stabilité à la température
• Des caractéristiques de suppression de l'arc puissantes
