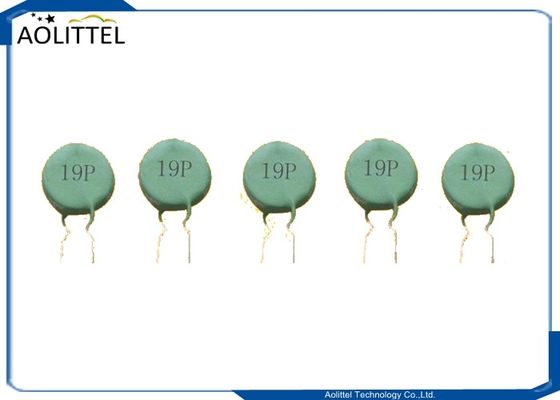

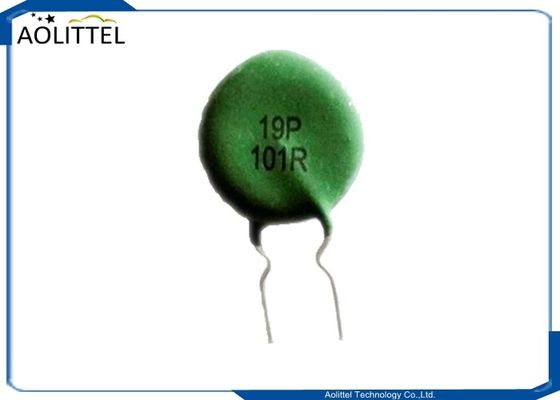

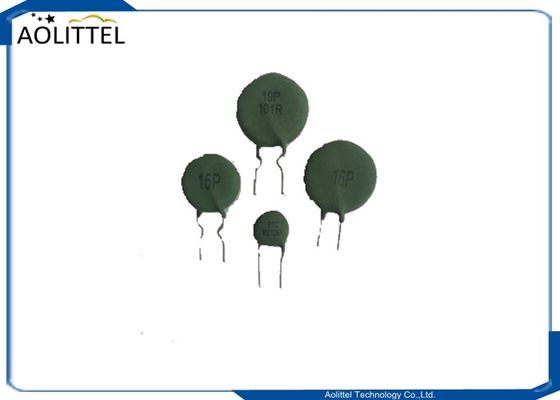

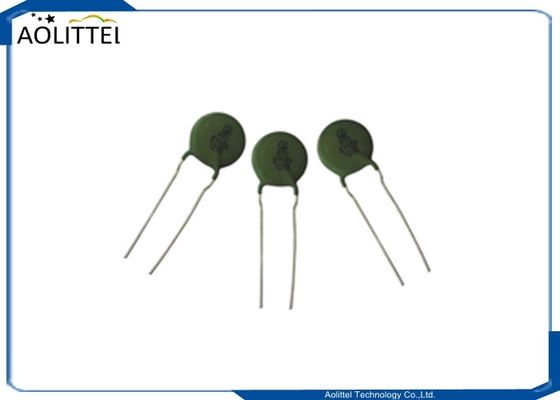

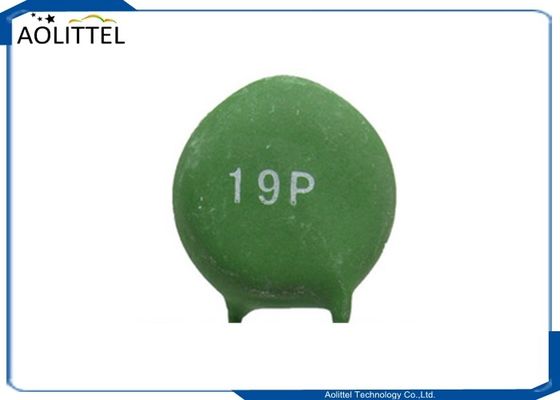

Thermistance positive 19P 18mm 100R 120C 600V de coefficient de température de disque de MZ21 Seires pour la machine de soudure

MZ21 Seires Disque Coefficient de température positive Thermistor 19P 18mm 100R 120C 600V Pour la machine de soudage


Principe de fonctionnement

Le système de mesure doit être conforme à la norme ISO/IEC 17025 et à la norme ISO/IEC 17025
Connectez le thermistor PTC en série dans le circuit de charge. Lorsque le circuit est en état de fonctionnement normal, le courant à travers le thermistor PTC est inférieur au courant nominal.Le thermistor PTC est dans l'état normal et la résistance est faibleLorsque le circuit tombe en panne, le courant dépasse largement le courant nominal (2 fois le courant de fonctionnement normal),et le thermistore PTC se réchauffe soudainement, présentant un état de résistance élevé, de sorte que le circuit est relativement "arrêté" à des fins de protection.le thermistore PTC retourne automatiquement à un état d'impédance basse et le circuit reprend son fonctionnement normal.


Application du projet

Appareil de commutation
Transformateur, adaptateur, charge
Coil électronique, panneau de commande
Appareils électroménagers (air conditionné, four)
Circuits électroniques
Instrument de mesure



Application - Autre partie

La machine de soudage à onduleur est de plus en plus populaire dans le monde depuis la technologie requise pour la fabrication, cependant, une bonne protection peut assurer le bon fonctionnement de la machine de soudage à onduleur à long terme.Nous pouvons fournir tous les ensembles de composants pour la protection contre les surtensions.

Dimension(mm)

Performances électriques

Numérotation des pièces

MZ21 - P 101 R MN
① ② ③ ④ ⑤ ⑥ ⑦⑧

①Le thermistore PTC
②: Type de produit 2- Limiteur de courant 3- Délai de retard
③: Type de revêtement type de plastique type de vide
④: température de commutation P 120C
⑤: valeur de résistance - 100 Ohm
⑥Je ne sais pas.
⑦:La tolérance K: ± 10%, M: ± 20%, N: ± 25%
⑧:Diamètre de la puce N:Ф18mm


Courbe résistance-température




Courbe temporelle actuelle





Processus de fabrication

Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .


Scène de fabrication

La ligne de production principale et les équipements et instruments d'inspection sont importés du Japon, de l'Amérique, de la Belgique et de la Suisse et de Taiwan, etc.La capacité de production annuelle des deux principaux produits a atteint respectivement 5 et 150 millions de pièces., avec un taux de détention de marché en Chine d'environ 10% et 30% respectivement grâce à l'innovation technique continue.Les Varistors et SPD produits par l'entreprise jouissaient d'une grande réputation sur le marché international., sont exportés vers de nombreux pays et régions tels que le Japon, les États-Unis, Hong Kong, etc., avec des clients tels que Philips India et GE aux États-Unis.et aussi à l'Espagne et à l'Inde, etc..
