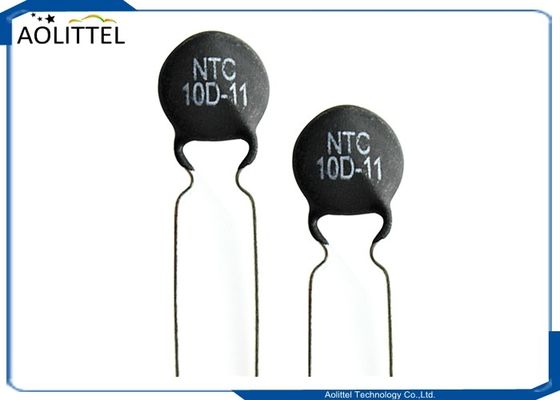

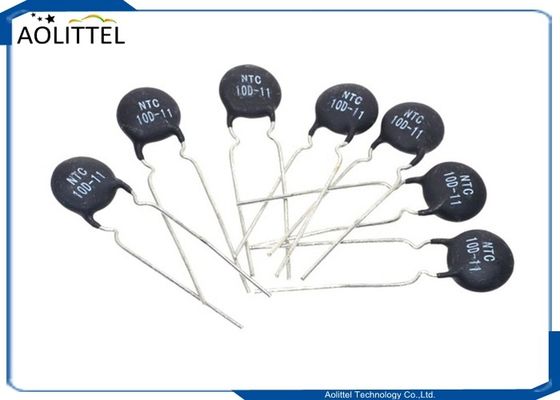

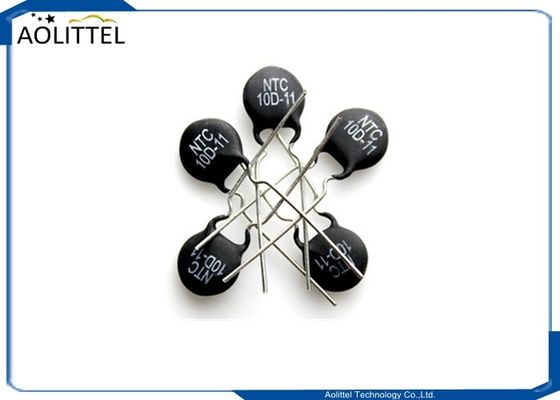

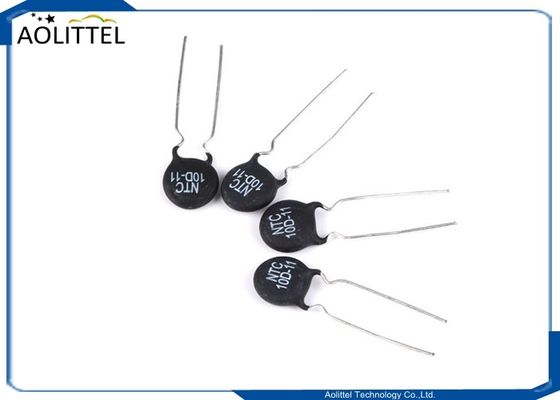

Suppresseurs de courant d'appel 10D-11 Disc NTC Thermistor 11mm 3A 10 Ohm +/-20% 10D11 P7.5mm
Paramètres de la thermistance du limiteur de courant d'appel série MF 72 NTC
| Réf. |
R25(Ω) |
Tolérance R |
Imax(A) |
BI(A) |
RS(Ω) |
δ(Mw/℃) |
τ(Sec) |
| 5D |
|
|
|
|
|
|
|
| 5D-5 |
5 |
±20% |
1 |
2 |
0,353 |
6 |
20 |
| 10D-5 |
10 |
±20% |
0,7 |
1.4 |
0,771 |
6 |
20 |
| 15D-5 |
15 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 22D-5 |
22 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 33D-5 |
33 |
±20% |
0,5 |
1 |
1.2 |
6 |
20 |
| 47D-5 |
47 |
±20% |
0,4 |
0,8 |
1,5 |
6 |
20 |
| 68D-5 |
58 |
±20% |
0,4 |
0,8 |
2.1 |
6 |
20 |
| 200D-5 |
200 |
±20% |
0,1 |
0,2 |
6.259 |
6 |
20 |
| 9D |
|
|
|
|
|
|
|
| 3D-9 |
3 |
±20% |
4 |
8 |
0,12 |
11 |
35 |
| 4D-9 |
4 |
±20% |
3 |
6 |
0,19 |
11 |
35 |
| 5D-9 |
5 |
±20% |
3 |
6 |
0,21 |
11 |
34 |
| 6D-9 |
6 |
±20% |
2 |
4 |
0,315 |
11 |
34 |
| 8D-9 |
8 |
±20% |
2 |
4 |
0,4 |
11 |
32 |
| 10D-9 |
10 |
±20% |
2 |
4 |
0,458 |
11 |
32 |
| 12D-9 |
1 |
±20% |
1 |
2 |
0,652 |
11 |
31 |
| 16D-9 |
16 |
±20% |
1 |
2 |
0,802 |
11 |
30 |
| 20D-9 |
20 |
±20% |
1 |
2 |
0,864 |
11 |
30 |
| 22D-9 |
22 |
±20% |
1 |
2 |
0,95 |
11 |
30 |
| 30D-9 |
30 |
±20% |
1 |
2 |
1.022 |
11 |
30 |
| 33D-9 |
33 |
±20% |
1 |
2 |
1.124 |
11 |
30 |
| 50D-9 |
50 |
±20% |
1 |
2 |
1.252 |
11 |
30 |
| 60D-9 |
60 |
±20% |
0,8 |
1.6 |
1.502 |
11 |
30 |
| 80D-9 |
80 |
±20% |
0,8 |
1.6 |
2.01 |
11 |
30 |
| 120D-9 |
120 |
±20% |
0,8 |
1.6 |
3.015 |
11 |
30 |
| 200D-9 |
200 |
±20% |
0,5 |
1 |
5.007 |
11 |
32 |
| 400D-9 |
400 |
±20% |
0,2 |
0,4 |
9.852 |
11 |
32 |
| 11D |
|
|
|
|
|
|
|
| 2.5D-11 |
2.5 |
±20% |
5 |
10 |
0,095 |
13 |
43 |
| 3D-11 |
3 |
±20% |
5 |
10 |
0,1 |
13 |
43 |
| 4D-11 |
4 |
±20% |
4 |
8 |
0,15 |
13 |
44 |
| 5D-11 |
5 |
±20% |
4 |
8 |
0,156 |
13 |
45 |
| 6D-11 |
6 |
±20% |
3 |
6 |
0,24 |
13 |
45 |
| 8D-11 |
8 |
±20% |
3 |
6 |
0,255 |
14 |
47 |
| 10J-11 |
10 |
±20% |
3 |
6 |
0,275 |
14 |
47 |
| 12J-11 |
12 |
±20% |
2 |
4 |
0,462 |
14 |
48 |
| 16D-11 |
16 |
±20% |
2 |
4 |
0,47 |
14 |
50 |
| 20D-11 |
20 |
±20% |
2 |
4 |
0,512 |
15 |
52 |
| 22D-11 |
22 |
±20% |
2 |
4 |
0,563 |
15 |
52 |
| 30D-11 |
30 |
±20% |
1,5 |
3 |
0,667 |
15 |
2 |
| 33D-11 |
33 |
±20% |
1,5 |
3 |
0,734 |
15 |
52 |
| 50D-11 |
50 |
±20% |
1,5 |
3 |
1.021 |
15 |
52 |
| 60D-11 |
60 |
±20% |
1,5 |
3 |
1.212 |
15 |
52 |
| 80D-11 |
80 |
±20% |
1.2 |
2.4 |
1.656 |
15 |
52 |
| 13D |
|
|
|
|
|
|
|
| 1.3D-13 |
1.3 |
±20% |
7 |
14 |
0,062 |
13 |
60 |
| 1.5D-13 |
1,5 |
±20% |
7 |
14 |
0,073 |
13 |
60 |
| 2.5D-13 |
2.5 |
±20% |
6 |
12 |
0,088 |
13 |
60 |
| 3D-13 |
3 |
±20% |
6 |
12 |
0,092 |
14 |
60 |
| 4D-13 |
4 |
±20% |
5 |
10 |
0,12 |
15 |
67 |
| 5D-13 |
5 |
±20% |
5 |
10 |
0,125 |
15 |
68 |
| 6D-13 |
6 |
±20% |
4 |
8 |
0,17 |
15 |
65 |
| 7D-13 |
7 |
±20% |
4 |
8 |
0,188 |
15 |
65 |
| 8D-13 |
8 |
±20% |
4 |
8 |
0,194 |
15 |
60 |
| 10J-13 |
10 |
±20% |
4 |
8 |
0,206 |
15 |
62 |
| 12J-13 |
12 |
±20% |
3 |
6 |
0,316 |
16 |
62 |
| 15J-13 |
15 |
±20% |
3 |
6 |
0,335 |
16 |
60 |
| 16D-13 |
16 |
±20% |
3 |
6 |
0,338 |
16 |
60 |
| 20D-13 |
20 |
±20% |
3 |
6 |
0,372 |
16 |
65 |
| 30D-13 |
30 |
±20% |
2.5 |
5 |
0,517 |
16 |
65 |
| 47D-13 |
47 |
±20% |
2 |
4 |
0,81 |
17 |
65 |
| 120D-13 |
120 |
±20% |
1,5 |
3 |
2.124 |
16 |
65 |
| 15J |
|
|
|
|
|
|
|
| 1.5D-15 |
1.3 |
±20% |
8 |
16 |
0,048 |
18 |
68 |
| 1.5D-15 |
1,5 |
±20% |
8 |
16 |
0,052 |
19 |
69 |
| 3D-15 |
3 |
±20% |
7 |
14 |
0,075 |
18 |
76 |
| 5D-15 |
5 |
±20% |
6 |
12 |
0,112 |
20 |
76 |
| 6D-15 |
6 |
±20% |
5 |
10 |
0,155 |
20 |
80 |
| 7D-15 |
7 |
±20% |
5 |
10 |
0,173 |
20 |
80 |
| 8D-15 |
8 |
±20% |
5 |
10 |
0,178 |
20 |
80 |
| 10J-15 |
10 |
±20% |
5 |
10 |
0,18 |
20 |
75 |
| 12J-15 |
12 |
±20% |
4 |
8 |
0,25 |
20 |
75 |
| 15J-15 |
15 |
±20% |
4 |
8 |
0,268 |
21 |
85 |
| 16J-15 |
16 |
±20% |
4 |
8 |
0,276 |
21 |
70 |
| 20J-15 |
20 |
±20% |
4 |
8 |
0,288 |
17 |
86 |
| 30D-15 |
30 |
±20% |
3.5 |
7 |
0,438 |
18 |
75 |
| 47D-15 |
47 |
±20% |
3 |
6 |
0,68 |
21 |
86 |
| 120D-15 |
120 |
±20% |
2.5 |
5 |
1.652 |
22 |
87 |
| 20D |
|
|
|
|
|
|
|
| 0,7D-20 |
0,7 |
±20% |
12 |
24 |
0,018 |
25 |
89 |
| 1.3D-20 |
1.3 |
±20% |
9 |
18 |
0,037 |
24 |
88 |
| 3D-20 |
3 |
±20% |
8 |
16 |
0,055 |
24 |
88 |
| 5D-20 |
5 |
±20% |
7 |
14 |
0,087 |
23 |
87 |
| 6D-20 |
6 |
±20% |
6 |
12 |
0,113 |
25 |
103 |
| 8D-20 |
8 |
±20% |
6 |
12 |
0,142 |
25 |
105 |
| 10J-20 |
10 |
±20% |
6 |
12 |
0,162 |
24 |
102 |
| 12J-20 |
12 |
±20% |
5 |
10 |
0,195 |
24 |
100 |
| 16D-20 |
16 |
±20% |
5 |
10 |
0,212 |
25 |
100 |
Introduction
Les thermistances de puissance, également connues sous le nom de suppresseurs de courant d'appel, sont une sous-catégorie de thermistances NTC (coefficient de température négatif). Les thermistances de puissance utilisent les propriétés d'auto-échauffement des thermistances NTC qui s'auto-chauffent avec le flux de courant, diminuant considérablement la résistance.
Les thermistances de puissance utilisent les caractéristiques des thermistances NTC : un appareil chauffe lorsque le courant le traverse, et cet auto-échauffement provoque une diminution spectaculaire de la résistance. Les thermistances de puissance d'Aolittel sont moins chères que les thermistances de puissance conventionnelles, en raison des coûts de fabrication inférieurs obtenus
Spécification pour la thermistance du limiteur de courant d'appel MF72 NTC 10D11
| Résistance de puissance nulle à 25 ℃ |
10 Ω ± 20 % |
| Env. Résistance au courant maximum |
3A |
| Coefficient de temps de récupération thermique |
14 |
| Constante de dissipation thermique |
47 |
| Température de fonctionnement |
-55 ~ +200 degrés |
| Valeur B |
2800k±10% |
Application
Il est utilisé pour contrôler le courant du moteur, de divers appareils de chauffage, du stabilisateur de tension d'ampoule, de la lampe électronique à économie d'énergie, du redresseur électronique et d'autres installations électroniques.
Sûr, fiable, stable, avec une large gamme de contrôle des surintensités.
Petite taille, grande puissance, avec une forte capacité à inhiber les surintensités.
Grande constante de matériau (valeur B), avec une faible résistance résiduelle.
Résistance aux chocs thermiques, avec une large plage de températures de fonctionnement.
Alimentations à découpage, adaptateurs, téléviseurs LCD, téléviseurs plasma, climatiseurs, lecteurs DVD, équipements audio, projecteurs LCD, photocopieurs, PC, imprimantes, matériel bureautique, alimentations pour machines de jeux, etc.
La thermistance NTC de puissance de limitation de courant d'appel nouvellement développée a augmenté la puissance max. courant de fonctionnement.
| Numéro de pièce. |
R25 (ohms) |
Courant stable maximum (A) |
Env. Valeur de résistance au courant maximum (Ω) |
Puissance nominale maximale Pmax. (W) |
Facteur de dissipation (mW/oC) |
Constante de temps thermique (s) |
Dimensions (mm) |
| Dmax |
Tmax |
H |
H 0 |
d |
Formulaire d'épingle |
| D15mm 2,5ohm/9,5A |
2,5 ohms |
9,5A |
0,044 |
3,5 W |
22 minutes |
75 maximum |
17.5 |
6 |
19.5 |
26,5 |
7.5 |
intérieur plié |
| D15mm 5 ohms/8A |
5 ohms |
8A |
0,058 |
3,5 W |
22 minutes |
75 maximum |
17.5 |
6 |
19.5 |
26,5 |
7.5 |
intérieur plié |
| D15mm, 10 ohms/7A |
10 ohms |
7A |
0,098 |
3,5 W |
22 minutes |
75 maximum |
17.5 |
6 |
19.5 |
26,5 |
7.5 |
intérieur plié |
| D20mm 1 ohm/16A |
1 ohm |
16A |
0,027 |
5W |
28 minutes |
110 maximum |
22,5 |
7 |
24,7 |
/ |
10 |
droit |
| D20mm 5 ohms/12A |
5 ohms |
12A |
0,047 |
5W |
28 minutes |
110 maximum |
22,5 |
7 |
24,7 |
/ |
10 |
droit |
| D20mm, 10 ohms/8A |
10 ohms |
8A |
0,085 |
5W |
28 minutes |
110 maximum |
22,5 |
7 |
24,7 |
/ |
10 |
droit |
| D25mm, 1 ohm/20A |
1 ohm |
20A |
0,021 |
7W |
30 minutes |
130 maximum |
29 |
8 |
33 |
/ |
10 |
droit |
| D25mm, 5 ohms/14A |
5 ohms |
14A |
0,047 |
7W |
30 minutes |
130 maximum |
29 |
8 |
33 |
/ |
10 |
droit |
| D25mm, 10 ohms/10A |
10 ohms |
10A |
0,084 |
7W |
30 minutes |
130 maximum |
29 |
8 |
33 |
/ |
10 |
droit |
| D30mm, 1 ohm/30A |
1 ohm |
30A |
0,014 |
8W |
40 minutes |
190 maximum |
36 |
8.5 |
40 |
/ |
18 |
droit |
| D30mm, 10 ohms/13A |
10 ohms |
13A |
0,056 |
8W |
40 minutes |
190 maximum |
36 |
8.5 |
40 |
/ |
18 |
droit |
Prudence
• Lorsqu'une force est appliquée sur le fil conducteur, les connexions des pattes peuvent se briser ou un éclat peut se produire.
• Peut devenir chaud pendant l'utilisation. Lors de la conception de l'environnement autour de la thermistance de puissance, soyez particulièrement prudent avec les connexions des fils conducteurs, les matériaux utilisés à proximité directe et la disposition des autres composants électriques.
• N'utilisez pas deux thermistances de puissance ou plus à la suite.
FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
Nous sommes une usine créée en 2002.
Q2 : Puis-je obtenir des échantillons gratuits de condensateurs ?
Bien sûr! Des échantillons sont disponibles.
Q3 : Aolittel peut-il OEM ou ODM pour moi ?
Bien sûr, OEM et ODM sont disponibles. Ce que vous devez faire c'est nous donner l'autorisation,
critères d'acceptation de qualité et exigences de conception de condensateurs.
Q4 : Comment puis-je identifier si la thermistance CTN est bonne ou mauvaise ?
Résistance à 25C, diamètre, temps thermique, Max. courant en régime permanent
Q5 : Aolittel a-t-il déjà exporté de tels condensateurs électroniques vers mon pays ?
Nous avons exporté avec succès vers l'Asie, l'Europe, l'Amérique du Sud, le Moyen-Orient, etc.
Q6 : Où est située votre usine ? Comment puis-je visiter ?
Nous avons cinq usines. Notre centre de vente est situé dans la ville de Donggaun, province du Guangdong.
Données de fiabilité de la thermistance NTC de puissance de suppression de surtension de limiteur de courant d'appel
|
Test
|
Standard
|
Conditions d'essai
|
ΔR25/R25 (typique)
|
Remarques
|
| Stockage à chaleur sèche |
CEI 60068-2-2 |
Stockage à température de catégorie supérieure Température : 125°C Durée : 1000h |
<10%
|
Aucun dommage visible |
| Stockage à chaleur humide, régime permanent |
CEI 60068-2-3 |
Température de l'air : 40°C Humidité relative de l'air : 93% Durée : 21 jours |
<5%
|
Aucun dommage visible |
| Cycle de température rapide |
CEI 60068-2-14 |
Température de test inférieure : -55 °C Température de test supérieure : 125 °C Nombre de cycles : 10 |
<10%
|
Aucun dommage visible |
| Endurance |
|
I=Imaxt: 1000h |
<10%
|
Aucun dommage visible |
| Endurance cyclique |
|
I=Imax, 1000 cycles Temps de marche=1 min Temps de refroidissement=6 min |
<10%
|
|
| Charge transitoire |
|
Capacité=CT Nombre de cycles : 1000 |
<5%
|
Aucun dommage visible |
Précautions d'application de la thermistance NTC de puissance de suppression de surtension de limitation de courant d'appel
1) Pour limiter le courant d'appel, la thermistance NTC doit être connectée en série avec le circuit de charge. Plusieurs limiteurs de courant d'appel peuvent également être connectés en série pour un amortissement plus élevé. Les limiteurs de courant d'appel ne doivent pas être connectés en parallèle.
2) En général, les limiteurs de courant d'appel nécessitent du temps pour revenir à l'état froid, dans lequel ils peuvent fournir une limitation adéquate du courant d'appel en raison de leur résistance élevée. Le temps de refroidissement dépend des conditions ambiantes.
3) Il convient de considérer que la zone environnante de la thermistance NTC peut devenir très chaude. Assurez-vous que les composants adjacents sont placés à une distance suffisante d'une thermistance pour permettre un temps de refroidissement approprié de la thermistance.
4) Assurez-vous que les matériaux adjacents sont conçus pour fonctionner à des températures comparables à la température de surface de la thermistance. Assurez-vous que les pièces et matériaux environnants peuvent résister à cette température.
5) Assurez-vous que les thermistances sont correctement ventilées pour éviter toute surchauffe.
6) Évitez la contamination de la surface de la thermistance.
7) Évitez tout contact des thermistances NTC avec des liquides et des solvants. Assurez-vous qu’aucune eau ne pénètre dans une thermistance NTC.
Votre message doit contenir entre 20 et 3 000 caractères!
