MELF Résistant fixe à film fusible en fils filetés s'applique aux sources lumineuses électriques, aux sources d'alimentation de commutation, aux chargeurs, aux équipements de communication, aux équipements électroniques médicaux, aux équipements d'essai et de mesure,Le remplacement des résistances enfichables dans les équipements électroniques tels que l'électronique, les produits industriels et les appareils ménagers.

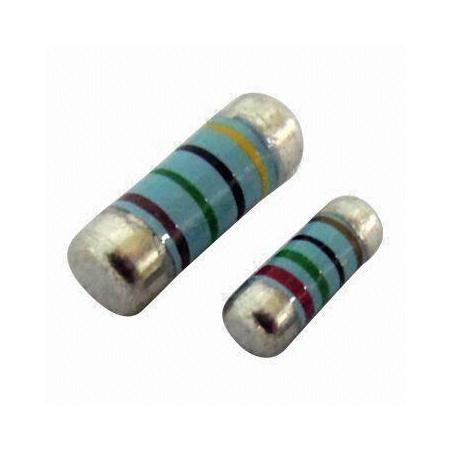

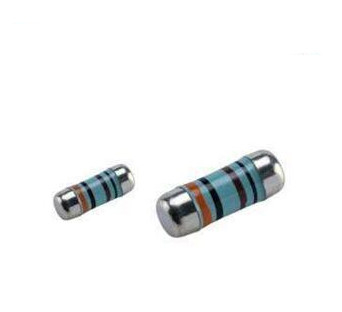

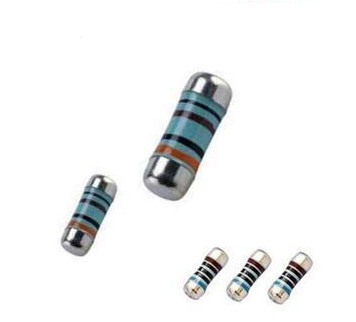

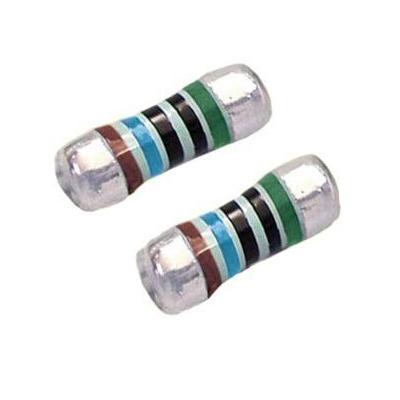

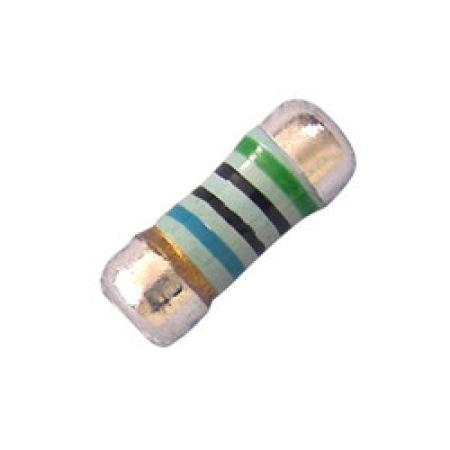

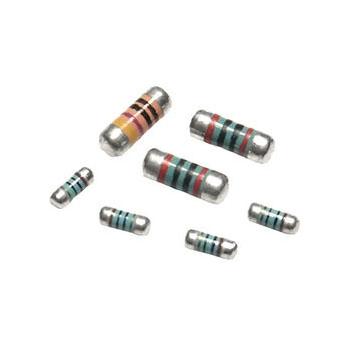

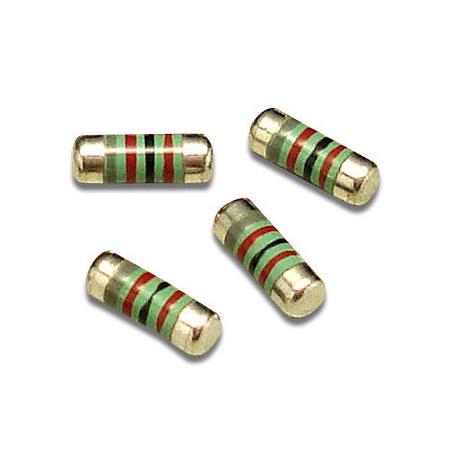

MELF Résistant fixe à film filaire fusionnable
Résistance fixe à film filaire fusible
La présente norme s'applique aux sources lumineuses électriques, aux sources d'alimentation de commutation, aux chargeurs, aux équipements de communication, aux équipements électroniques médicaux, aux équipements d'essai et de mesure et aux automobiles.
Remplacement des résistances enfichables dans les équipements électroniques tels que les appareils électroniques, les produits industriels et les appareils ménagers.
Caractéristiques de la résistance fixe à film filaire fusible MELF
1) Utiliser des revêtements en résine époxy / non-combustible avec des caractéristiques de sécurité non-combustible et isolante;
2) Miniaturisation pour le placement à haute densité;
3) Répondre aux exigences des procédés de soudage sans plomb (Pb) et contenant du plomb;
4) Peut être utilisé dans les systèmes d'assemblage automatique à surface (SMD).
Curve de décompression de puissance du MELF
Dimension de la structure du MELF Résistant fixe à film filaire
Taille | Dimension (en mm) | ||
L | D1 | D2 max. | |
0204 | 3.5 ± 0.2 | 1.1 ± 0.1 | 10,4 ± 0.2 |
0207 | 50,9 ± 0.2 | 10,7 ± 0.1 | 2.1 ± 0.2 |
0309 |
Le capuchon unique est de 8,5 ± 0.2 Le double plafond est de 8,7 ± 0.2 |
2.5 ± 0.1 |
Le capot unique est de 3,1 ± 0.2 Double plafond 3,0 ± 0.2 |
Liste des matériaux de la résistance MELF à film filaire fixes
Le code | Nom | Matériel |
1 | Le revêtement | Le revêtement en résine époxy non combustible |
2 | Rings de couleur | revêtement ignifuge |
3 | Fil de coupe | - Je ne sais pas. |
4 | Élément de fusible | Fil d'alliage |
5 | Barres magnétiques | Corps en céramique d'alumine / film résistif |
6 | Le plafond | De fer concentré |
Numérotation des pièces de la résistance MELF à film filaire fixes
Le KNPM | 1 | 100 | Je | S | 0309 |
KNPM: Nom de série
1: puissance nominale -- 0,125 W,0.25W,0.5W, 1W et 2W.
100: valeur de résistance -- E24 résistance normale
J: tolérance à la résistance -- F=±1%, G=±2%, J=±5%
S: code de taille -- C'est une taille normale sans code; S- petite taille ; X-ultra-petite taille.
Performances électriques de la résistance fixe à film filaire fusible MELF
Taille Type | Plage de puissance ((70C) | Plage de température°C | Voltage d'isolation V | Plage de résistance ((Ω) |
±1%, ±2%, ±5% | ||||
0204 |
0.125 W 0.25WS 0.5W-X |
- 55 ¢ 155 | 200 |
MFM 0,1 à 2,2 M CFM 1 ¢10M MOFM 1 ¢ 10K |
0207 |
0.25 W 0.5W-S 1W-X |
- 55 ¢ 155 | 250 |
KNPM 0,22 ‰ 100 MFM 0,1 ‰ 10 M CFM 1 ¢10M MOFM 1 ¢ 10K |
0309 |
0. 5W 1W-S 2W-X |
- 55 ¢ 155 | 350 |
KNPM 0,22 ¢ 300 MFM 0,1 ‰ 10 M CFM 1 ¢10M MOFM 1 ¢ 10K |
Données générales sur les résistances MELF fixes à film filaire
Tolérance de résistance nominale | ± 5% |
Catégorie climatique | 55/155/21 |
Basse pression de l'air | 8.5 kPa |
Niveau de stabilité | 5% |
Variation de la résistance | Valeur limite |
Test à long terme | ± 5% R+0,1Ω |
Test à court terme | ± (1% R + 0,05 Ω) |
Courant nominal | L'émission de CO2 est calculée en fonction de la quantité de CO2 produite. |

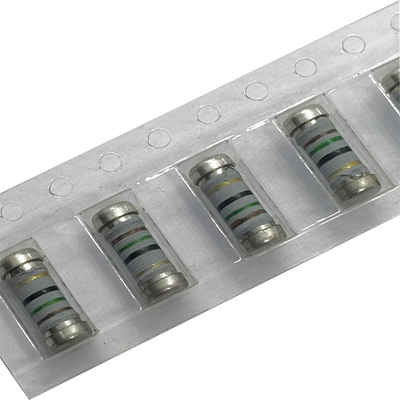

Quantité et taille de l'emballage de la MELF Fusible film filaire enroulé résistant fixe
9.1 Taille du ruban
Taille |
φA (mm) |
φB (mm) |
φC (mm) |
W | T | Quantité de produit (pcs) |
0204 | 179 ± 2 | 60 ± 2 | 13 ± 0.5 | 9 ± 1 | 12 ± 0.5 | 3000 |
0207 | Le taux de change est de 179/330±2 | 90 ± 2 | 13 ± 0.5 | 10 ± 1 | 14.5 ± 1 | 2000/5000 |
0309 | 330 ± 2 | 90 ± 2 | 13 ± 0.5 | 16 ± 1 | 19.5 ± 1 | 2500 |
9.2 Taille du papier de MELF résistant fixe à film filaire fusionnable
Taille | Dimension (en mm) | ||||
Une | B. Pour | W | E | F | |
0204 | 10,6 ± 0.2 | 30,8 ± 0.2 | 8.0 ± 0.2 | 1.75 ± 0.1 | 5.25 ± 0.1 |
0207 | 20,4 ± 0.2 | 6.0 ± 0.2 | 12.0 ± 0.2 | 1.75 ± 0.1 | 7.25 ± 0.1 |
0309 | 30,6 ± 0.2 | 80,9 ± 0.2 | 16.0 ± 0.2 | 1.75 ± 0.1 | 9.25 ± 0.1 |
P0 | P1 | P2 | D0 | T | |
0204 | 4.0 ± 0.1 | 4.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 1.65 ± 0.1 |
0207 | 4.0 ± 0.1 | 4.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 2.5 ± 0.1 |
0309 | 4.0 ± 0.1 | 8.0 ± 0.1 | 2.0 ± 0.1 | 1.5 ± 0.1 | 3.5 ± 0.1 |
Marquage des couleurs de la résistance fixe à film filaire fusible MELF
Couleur | Le premier chiffre | Deuxième chiffre | Troisième chiffre | Maléfique | La tolérance |
Noir | 0 | 0 | 0 | 100 | - |
Brun | 1 | 1 | 1 | 101 | ± 1 |
Le rouge | 2 | 2 | 2 | 102 | ±2 |
Orange | 3 | 3 | 3 | 103 | - |
Jaune | 4 | 4 | 4 | 104 | - |
Verte | 5 | 5 | 5 | 105 | ± 0.5 |
Le bleu | 6 | 6 | 6 | 106 | ± 0.25 |
Pourpre | 7 | 7 | 7 | 107 | ± 0.1 |
Le gris | 8 | 8 | 8 | 108 | - |
Blanc | 9 | 9 | 9 | 109 | - |
D'or | - | - | - | 10 à 1. | ± 5 |
Les écailles | - | - | - | 10 à 2 | ± 10 |
Je vous en prie. | - | - | - | - | - |
Spécifications des performances de la résistance fixe à film filaire fusible MELF
Caractéristiques | Conditions d'essai | Limites |
Une courte période de surcharge | IEC 60115-1 4.13 5 secondes 2,5 fois la tension nominale (pas plus que la tension de surcharge maximale) | ± 2% |
La vie dans l'humidité | IEC 60115-1 4.24 56 jours de charge nominale (pas supérieure à la tension de travail maximale) à (40±2) °C et à (93±3)% d'humidité relative | |
Durée de charge 1 000 heures | La norme IEC 60115-1 est modifiée.25.1 Charge nominale (ne dépassant pas la tension de travail maximale) pendant 1,5 heure allumée, 0,5 heure éteinte, à (70±2) °C | ± 5% |
Résistance à la chaleur de soudure | La norme IEC 60115-1 est modifiée.18.2 Plonger la résistance dans un bain de soudure mesuré à (260±5) °C et la maintenir pendant 10±1 secondes | ± 1% |
La soudabilité | La norme IEC 60115-1 est modifiée.17.2 Surface de soudure recouverte après (230±3) °C/(2±0.2) secondes avec flux appliqué | 95% de moins. |
Vibration | IEC 60115 4.22 Six heures dans chaque direction parallèle et axiale avec un mouvement harmonique simple d'une amplitude de 0,75 mm et de 10 à 500 Hz. | ± 1% |
Résistance à la chaleur | La norme IEC 60115-1 est modifiée.25.3 1000 heures à 200 °C sans charge | ± 1% |
Choc thermique | IEC 60115-1 4.19 -55°C 30 minutes, +155°C 30 minutes, 5 cycles | ± 3% |
Test de surtension | Voltage de surtension =![]() |
± 5% |
