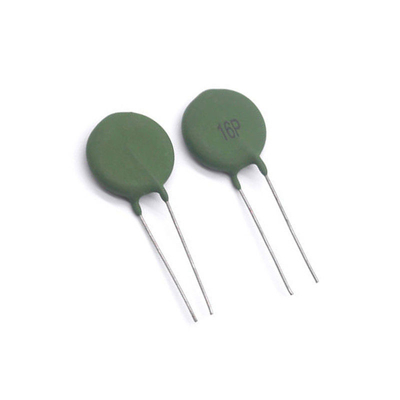

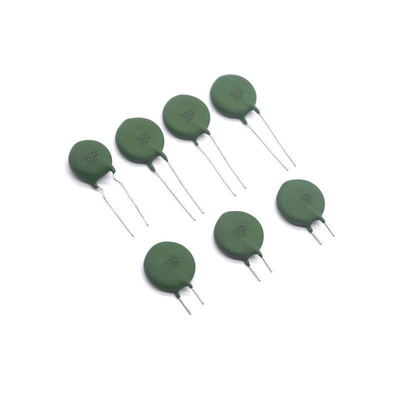

Résistance positive MZ21- P500RMN de thermistance de la thermistance 18MM ptc de coefficient de température de MZ31 16P

Numéro de modèle:MZ31 série 15P, 16P, 19P type

Fonction:Thermistor PTC Spécial pour la protection contre les surtensions et les surcharges des machines de soudage.

Paramètres techniques du thermistore PTC de protection contre les surcharges des soudeuses:

Résistance nominale R25 16P: 6 Ω conventionnels, également 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

Résistance nominale 15P, 19P: 15P 101R-100Ω, 19P 101R-100Ω, également 39 Ω, 50 Ω, 120 Ω

Permettre une déviation de la résistance R25: 100 Ω ± 30%, autres: ± 25 %

Puissance nominale: 0,5 W

Les trois modèles ci-dessus sont tous utilisés pour la protection contre les surcharges de surcourant des machines de soudage, juste différentes tailles de machines de soudage utilisent différents modèles de thermistors PTC.

Les thermistors PTC de la série MZ31 15P, 16P, 19P sont des thermistors de sécurité millions de fois supérieurs à la protection automatique du circuit, récupérables, utilisés à plusieurs reprises et sans déclencheur,composants de protection contre le bruit ou les perturbations de température et de courant pouvant protéger et restaurer automatiquementIl est récupérable, utilisable à plusieurs reprises, sans déclencheur, bruit ou étincelles.

Lorsque le circuit est à l'état normal, le courant qui traverse le thermistore PTC est inférieur au courant nominal, et le thermistore PTC est normal et la résistance est faible.Ne modifie pas le fonctionnement normal du circuit protégéLorsque le circuit tombe en panne et que le courant dépasse largement le courant nominal, le thermistore PTC se réchauffe soudainement et se trouve dans un état de résistance élevée.Le circuit est déconnecté pour protéger le circuit contre les dommagesLorsque la défaillance est éliminée, le thermistor PTC revient automatiquement à un état de faible résistance et le circuit reprend son fonctionnement normal.

IV Dimension globale du thermistore PTC MZ31 MZ32 SY 16P

V Caractéristiques de la courbe du thermistore PTC SY 16P

VII Avantages du thermistore PTC MZ31 MZ32 SY 16P

1.La protection automatique du circuit peut reprendre progressivement,

2. sans contact, sans bruit et sans flamme,

3.réagit rapidement,

4. avec une meilleure performance de protection contre les surtensions,

5.une large plage de tension de fonctionnement,

6. petite résistance constante,

7.faible courant nominal,

8. petite résistance, petite taille,

9.stable pendant une longue période,

10.pas besoin de réinitialiser l'alimentation après protection contre la surcharge,

11.un large éventail de températures de fonctionnement, de 0 à +60°C (V=Vmax), de -25 à +125°C (V=0),

12. Conforme à la RoHS.

Thermistors PTC spéciaux pour la protection contre les surcharges de la machine de soudage

Appareil et dimension (en mm)

Le thermistore 15P:

Le diamètre du produit fini est de 15,5-16,0 mm, la taille du moule est de 16 mm.

La distance entre les pieds est de 7,5 ± 0,5 mm.

Longueur du pied: la longueur du pied coupé est de 5 mm.

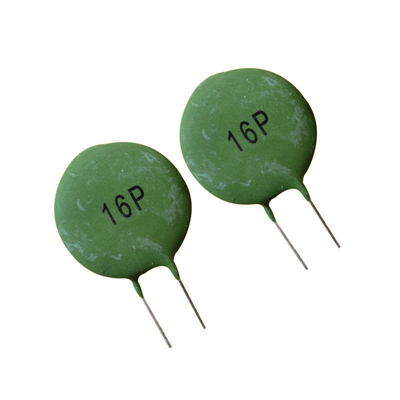

Thermistor 16P: diamètre du produit fini de 17 à 17,5 mm, taille du moule de 20 mm.

La distance entre les pieds est de 5 ± 0,5 mm.

Longueur du pied: la longueur du pied coupé est de 8 mm.

Le thermistore 19P:

Le diamètre du produit fini est de 17,5 à 18,0 mm, la taille du moule est de 20 mm.

La distance entre les pieds est de 7,5 ± 0,5 mm.

Longueur du pied: la longueur du pied coupé est de 6 mm.

Le 16P est plus fin que le 15P et le 19P est plus épais que le 15P et le 16P.


VIII Application du thermistore PTC MZ31 MZ32 SY 16P

La machine de soudage à onduleur est de plus en plus populaire dans le monde car la technologie requise pour la fabrication, cependant, une bonne protection peut assurer le bon fonctionnement à long terme de la machine de soudage à onduleur.Nous pouvons fournir tous les composants pour la protection contre les surtensions.Vous trouverez ci-dessous une liste de nos clients:

VIIII procédé de fabrication du thermistore PTC MZ31 MZ32 SY 16P

Pese ⇒ Fraisage à billes ⇒ Presinter ⇒ Granulation ⇒ Formage ⇒ Sinter ⇒ Ajout d'électrode ⇒ Résistance
tri ⇒ ligne de pression ⇒ isolation de l'emballage ⇒ assemblage ⇒ résistance à la détection de tension ⇒ résistance
Inspection ⇒ Inspection finale ⇒ Emballage ⇒ Entreposage.


X Autre numéro de pièce du MZ31 MZ32 PTC Thermistor SY 16P
