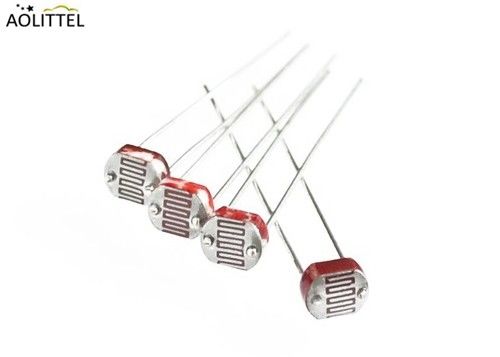

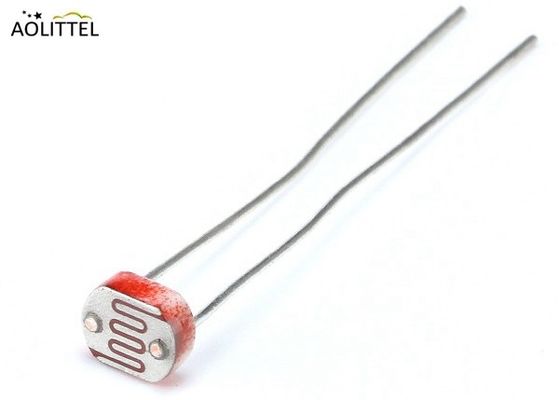

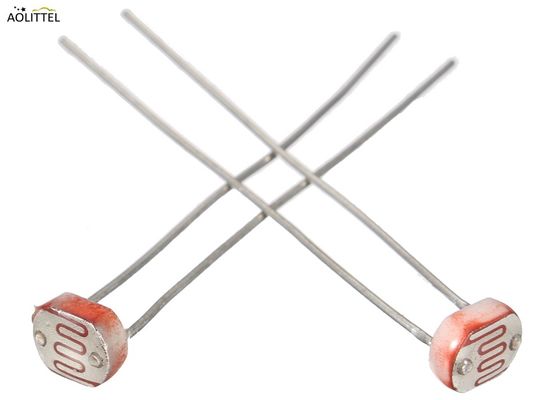

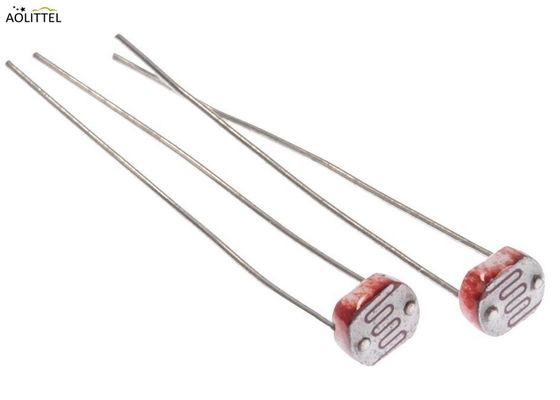

Résistant à la lumière à cellules photocellulaires à diamètre rond sensible de 5 mmCapteur lumineuxSérie GM55 pour l'application de capteurs
Définition
Au petit photorésisteurCapteur lumineuxLa résistance d'un photorésisteur diminue avec l'augmentation de l'intensité de la lumière incidente.Capteur lumineuxIl peut être appliqué dans les circuits de détecteurs sensibles à la lumière, et les circuits de commutation activés par la lumière et l'obscurité.
Je vous en prie, faites-moi confiance.
TéléchargerJe vous en prie.
Pièces électroniquesCapteur lumineuxIls sont petits, peu coûteux, peu énergétiques, faciles à utiliser et ne s'usent pas.C'est pourquoi ils apparaissent souvent dans les jouets, les gadgets et les appareils électroménagers.Ils sont souvent appelés cellules CdS (elles sont faites de cadmium-sulfure), résistances dépendantes de la lumière (LDR) et photorésistantes.
| Au petit Cds photorésistantCapteur lumineuxMembre de la famille |
| - Je ne sais pas. |
Diamètre |
Série |
| 1 |
3 mm |
GM35 |
| 2 |
4 mm |
Le GM45 |
| 3 |
5 mm |
Le GM55 |
| 4 |
7 mm |
Le GM75 |
| 5 |
11 mm |
Les produits de base |
| 6 |
12 mm |
Les produits de base sont: |
| 7 |
20 mm |
Les produits de base sont: |
| 8 |
25 mm |
Le groupe GM255 |
Dimension (mm)
Caractéristiques
Bonne fiabilité
Petit volume
Sensitivité élevée
Réponse rapide
Bonne caractéristique du spectre
Époxy encapsulé
Des performances fiables
Application du projet
Mesure automatique par caméra
Commande photoélectrique
Contrôle de la lumière intérieure
Régulation industrielle des alarmes
Commutateur à commande lumineuse
Éclairage à commande lumineuse
Des jouets électroniques.
Spécification
| M. et Mme |
Modèle |
Voltage max.
VDC
|
Max. puissance
M.W.
|
Température ambiante (°C) |
Spéctrum Nm
|
Résistance à la lumière (10 lux)
KΩ
|
La résistance noire
≥MΩ
|
γ100
10
|
Réaction
Le temps
(ms)
|
Caractéristique de résistance à l'éclairage |
| Augmentation |
Réduction |
|
φ5
|
Le produit doit être présenté dans un emballage. |
150 |
90 |
-30 à +70 |
540 |
2 à 5 |
0.1 |
0.5 |
30 |
30 |
|
| Le code de référence est le GM5516. |
150 |
90 |
-30 à +70 |
540 |
5 à 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM5528 |
150 |
100 |
-30 à +70 |
540 |
10 à 20 |
1 |
0.6 |
20 |
30 |
2 |
| Le groupe GM5537-1 |
150 |
100 |
-30 à +70 |
540 |
20 à 30 |
2 |
0.6 |
20 |
30 |
3 |
| Le groupe GM5537-2 |
150 |
100 |
-30 à +70 |
540 |
30 à 50 |
3 |
0.7 |
20 |
30 |
3 |
| Les produits de base |
150 |
100 |
-30 à +70 |
540 |
50 à 100 |
5 |
0.8 |
20 |
30 |
4 |
| Le groupe GM5549 |
150 |
100 |
-30 à +70 |
540 |
100 à 200 |
10 |
0.9 |
20 |
30 |
5 |
Condition d'essai
Voltage externe maximal: la tension maximale peut être appliquée de façon constante dans les composants dans l'obscurité.
Résistance à l'obscurité: Résistance obtenue en fermant la lumière de 10 lux pendant 10 secondes.La résistance qui est obtenue après 400-600lux de lumière pendant 2 heures, test avec la lumière standard (CCT:2854K) 10 lux pour obtenir la valeur.
Values: Le rapport est obtenu à partir de la résistance standard dans l'éclairage de 10 lux et le taux d'éclairage de 100 lux.
Lg (R10/R100)
Les résultats de l'analyse doivent être présentés dans le tableau suivant.
Lg (100/10)
R10、R100 la valeur de la résistance en 10 lux et 100 lux respectivement (tolérance γs est de ±0,1).
Caractéristiques physiques et environnementales
C' est quoi, Lux?
La plupart des feuilles de données utilisent le lux pour indiquer la résistance à certains niveaux de lumière.
Mais qu'est-ce que le lux? Ce n'est pas une méthode que nous avons tendance à utiliser pour décrire la luminosité donc c'est difficile à mesurer. Voici un tableau adapté d'un article de Wikipédia sur le sujet!
| Éclairage |
Exemple |
| 00,002 lux |
Le ciel de nuit sans lune |
| 0.2 lux |
Le minimum de conception pour l'éclairage d'urgence (AS2293). |
| 0.27 - 1 lux |
La pleine lune dans une nuit claire |
| 3.4 lux |
La limite sombre du crépuscule civil sous un ciel dégagé |
| 50 lux |
Salle de séjour familiale |
| 80 lux |
Corridor/toilette |
| 100 lux |
Une journée très sombre et nuageuse. |
| 300 à 500 lux |
Le lever ou le coucher du soleil par temps clair. |
| 1,000 lux |
Jour nuageux; éclairage typique des studios de télévision |
| 10,000 - 25 000 lux |
Pleine lumière du jour (pas de soleil direct) |
| 32,000 - 130 000 lux |
La lumière directe du soleil |
Test d'une photorésistanceCapteur lumineux
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your handLa résistance change beaucoup, un compteur de portée automatique fonctionne bien ici. Sinon, assurez-vous d'essayer différentes portées, entre 1MΩ et 1KΩ avant de "abandonner".
Connexion d'une photorésistanceCapteur lumineux
1) Parce que le photorésisteurCapteur lumineuxIls sont essentiellement des résistances, ils ne sont pas polarisés, ce qui signifie que vous pouvez les connecter dans les deux sens et ils fonctionneront très bien!
2)Résistant photoresistantCapteur lumineuxsont assez résistants, vous pouvez facilement les souder, couper les câbles, les brancher sur des planches à pain, utiliser des pinces d'alligator, etc.La seule précaution que vous devriez prendre est d' éviter de plier les fils directement sur le capteur époxy, car elles peuvent se rompre si elles sont pliées trop souvent.
