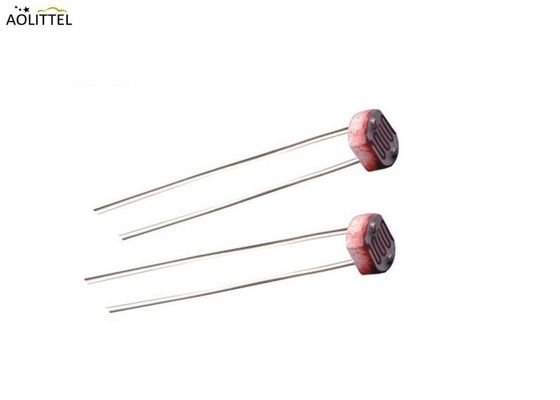

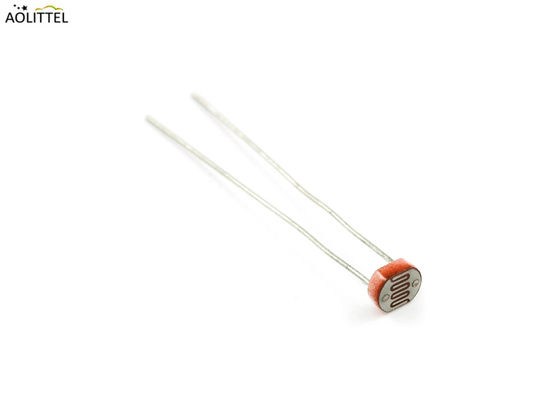

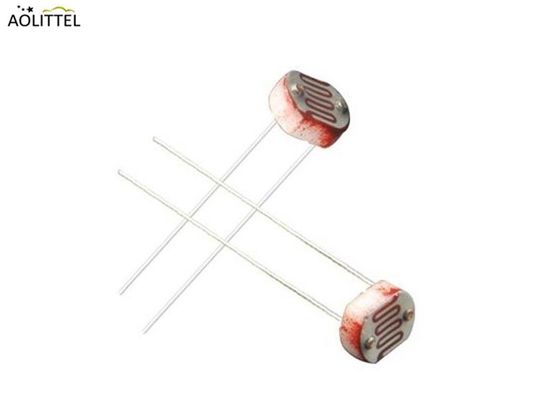

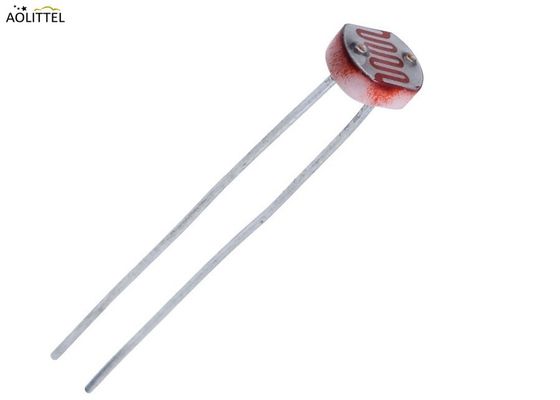

Résistant à la lumière 3mm LDR Photoresistant capteur de lumière 5-200K Avec emballage en céramique
Des représentations
| Nom |
Modèle |
Voltage max.
VDC
|
Max. puissance
M.W.
|
Température ambiante (°C) |
Spéctrum Nm
|
Résistance à la lumière (10 lux)
KΩ
|
La résistance noire
≥MΩ
|
γ10010 |
Réaction
Le temps
(ms)
|
Caractéristique de résistance à l'éclairage |
| Augmentation |
Réduction |
| Série φ3 |
GM 3516 |
100 |
50 |
-30 à +70 |
540 |
5 à 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| Le groupe GM3528 |
100 |
50 |
-30 à +70 |
540 |
10 à 20 |
1 |
0.6 |
30 |
30 |
2 |
| GM 3537-1 |
100 |
50 |
-30 à +70 |
540 |
20 à 30 |
2 |
0.6 |
30 |
30 |
3 |
| Le groupe GM3537-2 |
100 |
50 |
-30 à +70 |
540 |
30 à 50 |
3 |
0.7 |
30 |
30 |
3 |
| Les produits de base sont: |
100 |
50 |
-30 à +70 |
540 |
50 à 100 |
5 |
0.8 |
30 |
30 |
5 |
| Les produits de la catégorie 1 |
100 |
50 |
-30 à +70 |
540 |
100 à 200 |
10 |
0.9 |
30 |
30 |
5 |
Je vous en prie, faites-moi confiance.
TéléchargerJe vous en prie.
Nom de l'entreprise:
1Pour éviter les résistances sensibles à la lumière sur l'environnement humide, la préservation de haute température.
2Dans l'utilisation du procédé, le temps de soudage a été raccourci autant que possible.
3.Notez que l'emplacement de soudure au plomb doit être situé à 3 mm de la base céramique (mm) ou plus.
DimensionUnité: mm
Généraux
Les cellules photoconductives CdS 3 mm LDR Résistant dépendant de la lumière Photoresistant Capteur de lumière utilisent des effets photoconducteurs dans les semi-conducteurs qui diminuent leur résistance lorsqu'ils sont éclairés par la lumière.Ces capteurs sont des éléments résistifs non polaires avec des caractéristiques de réponse spectrale proches de l'œil humain (efficacité lumineuse), rendant ainsi leurs circuits de fonctionnement simples et petits.
Demande déposée
Il existe de nombreuses applications pour les résistances dépendantes de la lumière.
Commutateur d'éclairage
L'application la plus évidente d'un LDR est d'allumer automatiquement une lumière à un certain niveau de lumière.
Contrôle de l'obturateur de la caméra
Les LDR peuvent être utilisés pour contrôler la vitesse d'obturation d'un appareil photo.
Exemple
Le circuit montré à droite montre une façon simple de construire un circuit qui s'allume quand il fait nuit.L'augmentation de la résistance du LDR par rapport à l'autre résistance qui est fixée à mesure que l'intensité lumineuse diminue provoquera l'allumage du transistorLa valeur de la résistance fixe dépendra du LDR utilisé, du transistor utilisé et de la tension d'alimentation.
Caractéristiques
Encapsulation en résine époxy
Petite taille
Réponse rapide
Bonne fiabilité
Sensitivité élevée
Bonne caractéristique du spectre
Nouveaux produits personnalisés
La personnalisation est disponible pour nous!
Comment fonctionne un LDR
Un LDR est un composant qui a une résistance qui change avec l'intensité de la lumière qui tombe sur lui..La résistance d'un LDR peut généralement avoir les résistances suivantes.
La lumière du jour = 5000Ω
Le noir = 20,000,000Ω
Vous pouvez donc voir qu'il y a une grande variation entre ces chiffres. si vous tracez cette variation sur un graphique vous obtiendrez quelque chose de similaire à ce qui est montré par le graphique à droite.
