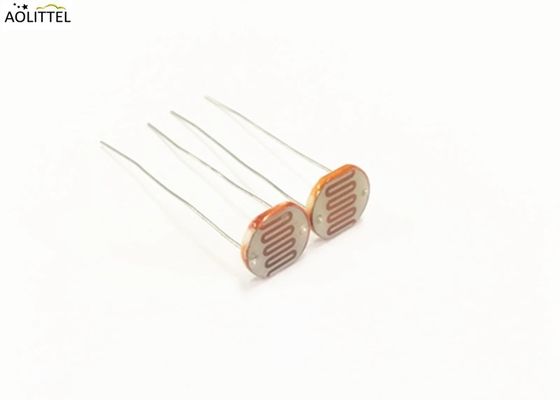

Capteur enduit d'époxyde GM11528 de lumière de photorésistance de diamètre de la cellule photo-électrique 11mm avec la résistance légère 10-20 KOhm

Photocellule revêtue d'époxy de 11 mm de diamètre Photoresistant capteur lumineux GM11528 avec résistance à la lumière 10-20 KOhm

Définition

Les cellules photoélectriques sont des capteurs qui permettent de détecter la lumière. Elles sont petites, peu coûteuses, peu énergétiques, faciles à utiliser et ne s'usent pas.Elles sont souvent appelées cellules CdS (elles sont faites de cadmium-sulfure), résistances dépendantes de la lumière (LDR) et photorésistantes.
Les cellules photoélectriques sont essentiellement une résistance dont la valeur de résistance (en ohms Ω) change en fonction de la quantité.Chaque capteur photocelle va agir un peu différemment de l' autreLes variations peuvent être très importantes, jusqu'à 50% ou plus! Pour cette raison, elles ne doivent pas être utilisées pour tenter de déterminer avec précision les niveaux de lumière en lux ou en millicandela.Au lieu de, on peut s'attendre à ne pouvoir déterminer que des changements de lumière de base.
Pour la plupart des applications sensibles à la lumière comme: est-il lumineux ou sombre à l'extérieur, est-il quelque chose devant le capteur (qui pourrait bloquer la lumière)Il y a quelque chose qui interrompt un faisceau laser?Les cellules photoélectriques peuvent être un bon choix!

Applications

Photométrie par caméra automatisée
Contrôle de la lumière solaire à l'intérieur
Contrôle industriel
Lampe de commande optique
Musée de commande optique
Commande photoélectrique
Annonceur
Commutateur de commande optique
Jouets électroniques
Le proverbe électronique

Caractéristiques

Dissipation d'énergie admissible (PD):200 mW (degré supérieur à 25 °C:10,0 mW/°C)
Voltage maximal appliqué (à 25°C):200V CC ou AC
Plage de température ambiante (TA) : -30 °C + 70 °C
Résistance à la lumière à 10 lux: 10-20KΩ (2854k température de couleur) et 2h de pré-illumination à 400-600 lux avant le texte.)
Résistance sombre à 0 Lux: 2 MΩ ; réponse spectrale maximale: 560 Nm

Des représentations

Je vous en prie. TéléchargerJe vous en prie.

Nom de l'entreprise:
1Pour éviter les résistances sensibles à la lumière sur l'environnement humide, la préservation de haute température.
2Dans l'utilisation du procédé, le temps de soudage a été raccourci autant que possible.
3.Notez que l'emplacement de soudage au plomb doit être situé à 3 mm de la base céramique (mm) ou plus.

Comment mesurer la lumière à l'aide d'une photocellule

Comme nous l'avons dit, la résistance d'une photocellule change à mesure que le visage est exposé à plus de lumière.La résistance diminue.Ce graphique indique approximativement la résistance du capteur à différents niveaux de lumière.

Conditions d'essai

Voltage externe maximal: la tension maximale peut être appliquée de manière constante dans les composants dans l'obscurité.

Résistance à l'obscurité: Résistance obtenue en fermant la lumière de 10 lux pendant 10 secondes.La résistance qui est obtenue après 400-600lux de lumière pendant 2 heures, test avec la lumière standard (CCT:2854K) 10 lux pour obtenir la valeur.

Values: Le rapport est obtenu à partir de la résistance standard dans l'éclairage de 10 lux et le taux d'éclairage de 100 lux.

Lg (R10/R100)

Les résultats de l'analyse doivent être présentés dans le tableau suivant.

Lg (100/10)

R10、R100 la valeur de la résistance en 10 lux et 100 lux respectivement (tolérance γs est de ±0,1).

Quelques données de base

Ces statistiques sont pour la photocellule dans le magasin Adafruit qui ressemble beaucoup au GM11528.Bien qu'ils fonctionnent tous à peu près de la même façonSi une feuille de données existe, vous voudrez la consulter.

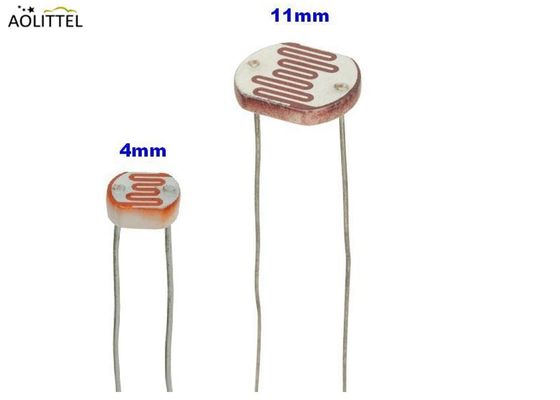

Taille: ronde, 11 mm/0,4 " de diamètre.
Plage de résistance: 200KΩ (obscurité) à 10-20KΩ (10 lux de luminosité)
Plage de sensibilité: 560 nm, les cellules CdS répondent à la lumière entre les longueurs d'onde de 400 nm (violet) et 600 nm (orange), atteignant un sommet à environ 520 nm (vert).
alimentation électrique: 200VDC à peu près n'importe quoi jusqu'à 100V, utilise moins de 1mA de courant en moyenne (dépend de la tension d'alimentation)
Fiche de données voir titre
Deux notes d'application sur l'utilisation et la sélection des cellules photoélectriques où presque tous ces graphiques sont tirés de

Exemple personnalisé

La personnalisation est disponible avec des exigences détaillées!
