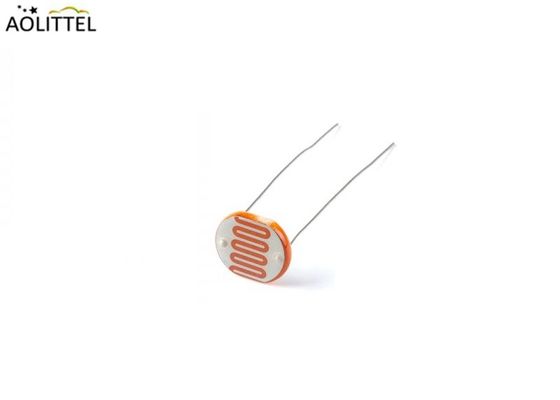

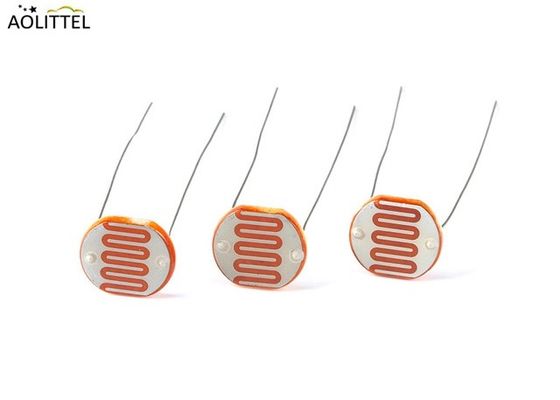

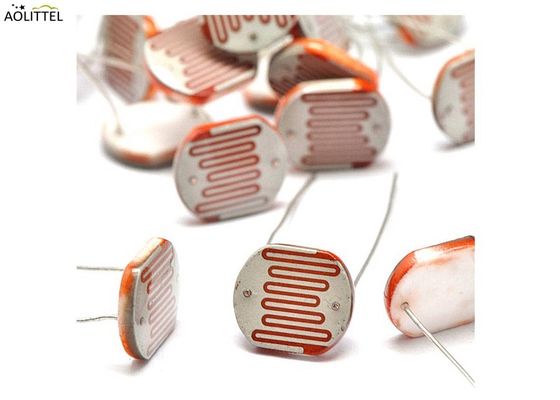

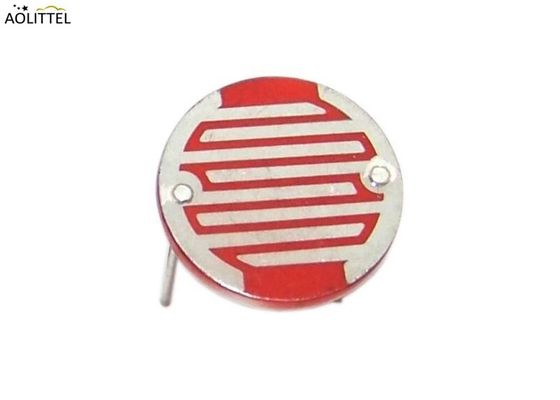

le plastique de 12mm a enduit la résistance dépendant de la lumière de LDR GM12528 10-20K pour le contrôle léger

Résistant lumineux LDR revêtu de plastique de 12 mm GM12528 10-20K pour le contrôle de la lumière

Circuits basés sur le LDR

Commutateur sombre basé sur Arduino
Commutateur activé par la lumière à l'aide de LM555 et LDR

Avantages du LDR

Faible coût et facilement disponible
Facile à utiliser.

Inconvénients du LDR

Temps de réponse lent par rapport aux diodes photo.

Performances électroniques

Je vous en prie, faites-moi confiance. TéléchargerJe vous en prie.

Dimension

Unité: mm

Définition

Il existe différents types de capteurs lumineux sur le marché.Un LDR est également appelé résistance photo ou photocellIl s'agit essentiellement d'une résistance variable dont la résistance varie en fonction de l'intensité de la lumière qui tombe sur elle.et dans des conditions lumineuses la résistance peut être de plusieurs centaines d' ohmsLes LDR sont moins sensibles à la lumière que les photo-transistors ou les photo-diodes. Les photo-transistors ou les photo-diodes sont des composants actifs avec jonction P-N alors que le LDR est un composant passif..Le motif ZigZag du LDR sur le substrat en céramique augmente la résistance sombre.

LDR n'a pas de polarité comme une résistance. La résistance de LDR peut être très facilement mesurée en connectant simplement les deux bornes de LDR à un multimètre et en réglant le multimètre sur le mode de résistance.Maintenant, quand vous changez l'intensité de la lumière qui tombe sur le LDR vous pouvez voir la résistance varieLe LDR est disponible en différentes tailles, par exemple 5 mm LDR et 12 mm LDR où le substrat du LDR a respectivement 5 mm de large et 12 mm de large.

La résistance du LDR peut être différente pour différents LDR et dépend du matériau sensible à la lumière utilisé pour le fabriquer.Plusieurs matériaux différents sont utilisés comme substrat de semi-conducteurs pour différentes applicationsPour la région spectrale de l'infrarouge moyen, on utilise du sulfure de plomb (PbS) et de l'antimonure d'indium (InSb).Et le plus couramment utilisé est le sulfure de cadmium (CdS) parce qu'il est peu coûteux et est sensible à la gamme de longueurs d'onde de 400 nm ∼ 850 nm i.e. le spectre visible.

Le CdS LDR est un capteur très peu coûteux et est utilisé dans de nombreuses applications quotidiennes allant de l'allumage des lampes de rue ON / OFF, de l'interrupteur de l'aube du crépuscule, des lumières d'urgence LED aux compteurs de lumière des caméras.

Circuit d'interface pour le DLR

La sortie du LDR est une résistance, il ne peut donc pas être connecté directement à un ADC.Vous pouvez voir un circuit simple divisor de tension dont la tension de sortie est proportionnelle à l'intensité lumineuse de la lumière qui tombe sur le LDRCette tension de sortie peut ensuite être donnée directement à un ADC pour mesurer l'intensité lumineuse ou à un circuit de comparaison.

Vout= Vin x (R1/(R1+RLDR))
Vout = Voltage de sortie de la section divisrice de tension
Vin = Voltage d'entrée de la section divisrice de tension dans notre état de ses 5 Volts
RLDR = Résistance du LDR
