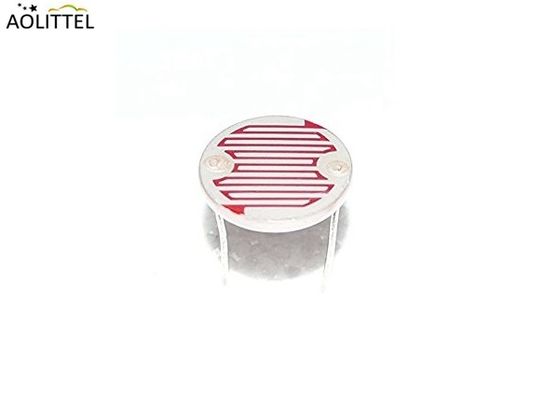

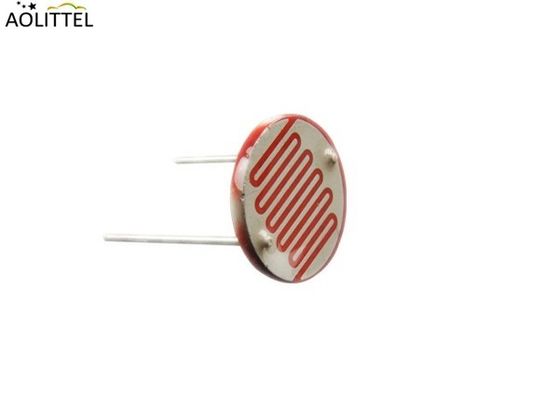

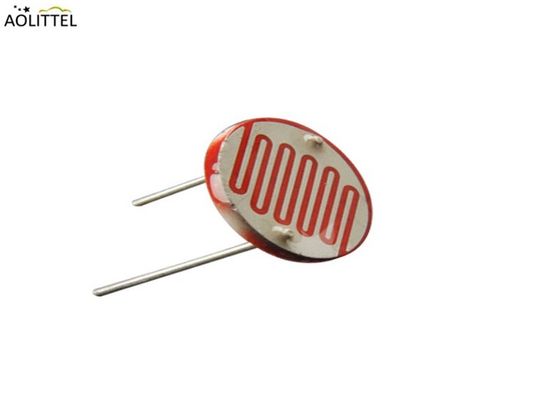

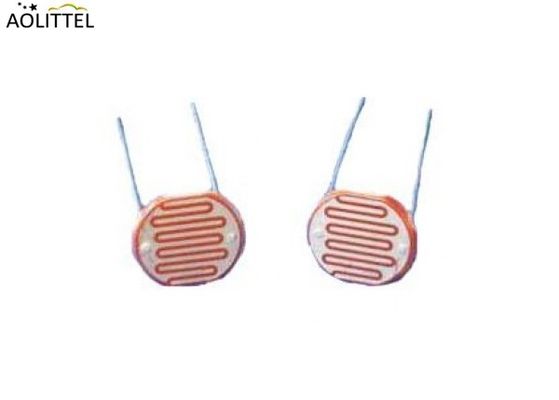

Capteur GM20539 de lumière de photorésistance de Cd du diamètre 20mm de paquet de résine époxyde pour des applications de capteur

Détecteur de lumière de résine époxy de diamètre 20 mm CdS Photoresistor GM20539 pour les applications de capteurs


Caractéristiques électroniques

Je vous en prie, faites-moi confiance. TéléchargerJe ne sais pas.


Unité de dimension: mm



Terminologie

Résistance à la lumière:
Mesurée à 10 lux avec une lumière standard A (2854K-température de couleur) et une préillumination de 2 heures à 400-600
lux test préalable.
La Résistance Noire:
Mesurée à 10 secondes après fermeture de 10 lux.
LII caractéristique gamma:
Inférieurs à 10 lux et 100 lux et donnés par
γ = log ((R10/R100) / log ((100/10) = log ((R10/R100)
R10, R100: résistance à 10 lux et 100 lux.
La tolérance de γ est de ±0.1.
Le Pmax:
Dissipation maximale de puissance à une température ambiante de 25°C. À une température ambiante plus élevée, le maximum
la puissance admissible peut être abaissée.
V Vmax:
Voltage maximal dans l'obscurité qui peut être appliqué au dispositif en continu.
Le pic spectrale:
La sensibilité spectrale des photorésistants dépend de la longueur d'onde de la lumière à laquelle ils sont exposés et de la fréquence à laquelle ils sont
conformément à la figure "Réponse spectrale", la tolérance du pic spectrale étant de ±50 nm.

Caractéristiques physiques et environnementales

Caractéristiques

Réaction rapide
Des performances fiables
Emballage époxy ou hermétique
Bonne caractéristique du spectre


Application du projet

Commutateur photo
Contrôle photoélectrique
Flash automatique pour appareil photo
Jouets électroniques, contrôle industriel


Définition

Les cellules photo sont des capteurs qui permettent de détecter la lumière. Elles sont petites, peu coûteuses, peu énergétiques, faciles à utiliser et ne s'usent pas. C'est pourquoi elles apparaissent souvent dans les jouets, les gadgets et les appareils électroménagers.Ils sont souvent appelés cellules CdS (elles sont faites de cadmium-sulfure), résistances dépendantes de la lumière (LDR) et photorésistantes.

Les cellules photoélectriques sont essentiellement une résistance qui change sa valeur de résistance (en ohms Ω) en fonction de la quantité de lumière qui brille sur la face tortueuse.facile à obtenir dans de nombreuses tailles et spécificationsLes différences peuvent être très importantes, de 50% ou plus!,Ils ne devraient pas être utilisés pour déterminer des niveaux de lumière précis en lux ou en millicandela.

Pour la plupart des applications sensibles à la lumière comme "est-il clair ou sombre dehors", "y a-t-il quelque chose devant le capteur (qui pourrait bloquer la lumière)","Est-ce que quelque chose interrompt un faisceau laser", ou "quel des multiples capteurs a le plus de lumière qui l'atteint", les cellules photo peuvent être un bon choix!



Problèmes que vous pouvez rencontrer avec plusieurs capteurs
Si, en ajoutant plus de capteurs, vous trouvez que les lectures sont incohérentes,ceci indique que les capteurs interfèrent entre eux lors du passage du circuit de lecture analogique d'une broche à l'autreVous pouvez corriger ça en faisant deux lectures retardées et en jetant la première.
