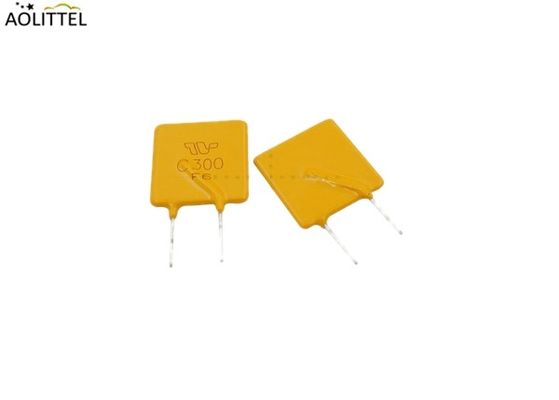

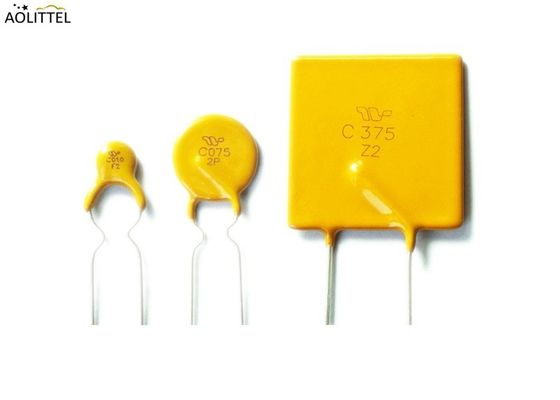

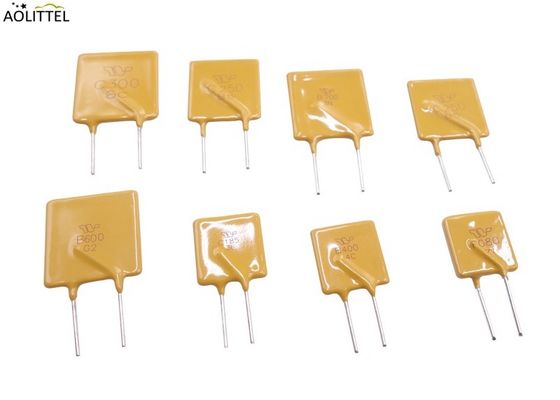

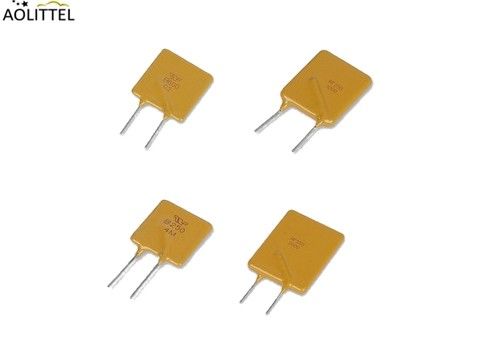

Fusible réglable radial TRC075 de la thermistance universelle ptc de 60V 72V 0.75A PolyTron PPTC pour l'application des véhicules à moteur
1000 Pieces
MOQ
0.03 to 0.05 USD Per Pieces
Prix
Universal 60V 72V 0.75A PolyTron PPTC Thermistor Radial PTC Resettable Fuse TRC075 For Automotive Application
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Certification: UL,CSA,TUV,SGS
Numéro de modèle: TRC075
Surligner:

fusible réglable du smd ptc

,

fusible positif de coefficient de température
Conditions de paiement et expédition
Détails d'emballage: Le volume, 1000pcs par poly-sac
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10.000.000 morceaux par mois
Caractéristiques
Nom du produit: Fusible réglable radial de la thermistance ptc de PPTC
Tenez le courant: 0.75A
Tension nominale: 60V/72V
Courant de voyage: 1.50A
Courant maximum: 40A
Temps maximum de voyage: Sec 6,3
Puissance: 0.9W
Isolant époxyde ignifuge de polymère: UL 94V-0
Description de produit

Fusible réglable radial TRC075 de la thermistance universelle ptc de 60V 72V 0.75A PolyTron PPTC pour l'application des véhicules à moteur

Application

• Matériel médical
• Produits blancs
• Transport d'énergie industriel
• Télécommunication
• Ordinateurs et périphériques
• Consommateur et électronique automobile
• Paquets de batterie rechargeable

• Électronique automobile

____________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmDownload______

Caractéristiques du produit

• Dispositif plombé radial du l'à travers-trou ptc de PolyTron™

• Maximum 60 volts, même 72 volts

• Estimations actuelles de 0,05 à 5 ampères

• Temps-à-voyage rapide

• Basse résistance

• L'halogène libèrent, sans plomb, RoHS conforme

Dimension (millimètres)

Fusible réglable radial TRC075 de la thermistance universelle ptc de 60V 72V 0.75A PolyTron PPTC pour l'application des véhicules à moteur 1

P/N A B C D E Caractéristiques physiques
Maximum. Maximum. Type. Minimal. Maximum. Style Avance Φ millimètre Matériel
TRC005 7,4 12,7 5,1 7,6 3,1 1 0,51 CP
TRC010 7,4 12,7 5,1 7,6 3,1 1 0,51 CP
TRC017 7,4 12,7 5,1 7,6 3,1 1 0,51 CP
TRC020 7,4 12,7 5,1 7,6 3,1 1 0,51 CP
TRC025 7,4 12,7 5,1 7,6 3,1 1 0,51 CP
TRC030 7,4 13,4 5,1 7,6 3,1 1 0,51 CP
TRC040 9,7 14,5 5,1 7,6 3,1 1 0,51 CP
TRC050 9,7 15,2 5,1 7,6 3,1 1 0,61 Cu
TRC065 9,7 15,2 5,1 7,6 3,1 1 0,61 Cu
TRC075 10,4 16,0 5,1 7,6 3,1 1 0,61 Cu
TRC090 11,7 16,7 5,1 7,6 3,1 1 0,61 Cu
TRC110 13,0 18,0 5,1 7,6 3,1 2 0,81 Cu
TRC135 14,5 19,6 5,1 7,6 3,1 2 0,81 Cu
TRC160 16,3 21,3 5,1 7,6 3,1 2 0,81 Cu
TRC185 17,8 22,9 5,1 7,6 3,1 2 0,81 Cu
TRC250 21,3 26,4 10,2 7,6 3,1 2 0,81 Cu
TRC300 24,9 30,0 10,2 7,6 3,1 2 0,81 Cu
TRC375 28,4 33,5 10,2 7,6 3,1 2 0,81 Cu
TRC500 28,4 33,5 10,2 7,6 3,1 2 0,81 Cu

Représentations électriques

P/N (Ω)
IH, (a) service informatique, (a) Vmax, (v) Imax, (a) (a) (Sec.) PDtyp (W) Rmin Rmin R1max
TRC005 0,05 0,15 60 40 0,25 5,0 0,22 7,30 11,10 25,00
TRC010 0,10 0,20 60 40 0,50 4,0 0,38 2,30 8,10 12,0
TRC017 0,17 0,34 60/72 40 0,85 3,0 0,48 2,00 5,21 8,00
TRC020 0,20 0,40 60/72 40 1,00 2,2 0,40 1,30 2,84 4,50
TRC025 0,25 0,50 60/72 40 1,25 2,5 0,45 0,90 1,95 3,00
TRC030 0,30 0,60 60/72 40 1,50 3,0 0,50 0,70 1,36 2,10
TRC040 0,40 0,80 60/72 40 2,00 3,8 0,55 0,48 0,95 1,40
TRC050 0,50 1,00 60/72 40 2,50 4,0 0,75 0,38 0,78 1,20
TRC065 0,65 1,30 60/72 40 3,25 5,3 0,90 0,24 0,54 0,74
TRC075 0,75 1,50 60/72 40 3,75 6,3 0,90 0,23 0,45 0,62
TRC090 0,90 1,80 60/72 40 4,50 7,2 1,00 0,14 0,31 0,49
TRC110 1,10 2,20 60/72 40 5,50 8,2 1,50 0,15 0,25 0,40
TRC135 1,35 2,70 60/72 40 6,75 9,6 1,70 0,12 0,19 0,32
TRC160 1,60 3,20 60/72 40 8,00 11,4 1,90 0,09 0,14 0,24
TRC185 1,85 3,70 60/72 40 9,25 12,6 2,10 0,08 0,12 0,21
TRC250 2,50 5,00 60/72 40 12,50 15,6 2,50 0,05 0,08 0,15
TRC300 3,00 6,00 60/72 40 15,00 19,8 2,80 0,04 0,06 0,12
TRC375 3,75 7,50 60/72 40 18,75 24,0 3,20 0,03 0,05 0,10
TRC500 5,0 10,0 60/72 40 25,0 24,0 3,2 0,02 0,05 0,100

Profil recommandé de soudure de vague.

Fusible réglable radial TRC075 de la thermistance universelle ptc de 60V 72V 0.75A PolyTron PPTC pour l'application des véhicules à moteur 2

Notes :

1. (1-3) °C/sec

2. Approximativement 200°C/sec

3. maximum 5°C/sec

Caractéristiques environnementales

Caractéristique Valeur
Chaîne de température de fonctionnement -40°C à +85°C
État de voyage de température de surface 125°C maximum
Choc thermique +85°C à -40°C, 10 cycles, changement typique de résistance de 5%
Résistance dissolvante MIL-STD-202 méthode 215, aucun changement
Essai d'âge d'humidité +85°C, droit de 85%, 1000 heures de ±5% de changement typique de résistance. La température spécifique (23°C ± 3°C)
Température ambiante de température de stockage -10°C à +40°C
Durée de stockage 12 mois
Hygrométrie de stockage -75%
Conditions de stockage Gardez à partir de l'atmosphère et de la lumière du soleil corrosives

Conditions de retouche recommandées avec le fer à souder

• La température d'astuce de fer à souder : maximum 360°C.
• Temps de soudure : 3 secondes de maximal.
• Distance de thermistance : 2mm mn.

Diagramme de sous-sollicitation thermique – je me tiens (des ampères)

P/N Température de fonctionnement ambiante
-40℃ -20℃ 0℃ 25℃ 40℃ 50℃ 60℃ 70℃ 85℃
TRC005 0,08 0,07 0,06 0,05 0,04 0,04 0,03 0,03 0,02
TRC010 0,16 0,14 0,12 0,10 0,08 0,07 0,06 0,05 0,04
TRC017 0,26 0,23 0,20 0,17 0,14 0,12 0,11 0,09 0,07
TRC020 0,31 0,27 0,24 0,20 0,16 0,14 0,13 0,11 0,08
TRC025 0,39 0,34 0,30 0,25 0,20 0,18 0,16 0,14 0,10
TRC030 0,47 0,41 0,36 0,30 0,24 0,22 0,19 0,16 0,12
TRC040 0,62 0,54 0,48 0,40 0,32 0,29 0,25 0,22 0,16
TRC050 0,78 0,68 0,60 0,50 0,41 0,36 0,32 0,27 0,20
TRC065 1,01 0,88 0,77 0,65 0,53 0,47 0,41 0,35 0,26
TRC075 1,16 1,02 0,89 0,75 0,61 0,54 0,47 0,41 0,30
TRC090 1,40 1,22 1,07 0,90 0,73 0,65 0,57 0,49 0,36
TRC110 1,71 1,50 1,31 1,10 0,89 0,79 0,69 0,59 0,44
TRC135 2,09 1,84 1,61 1,35 1,09 0,97 0,85 0,73 0,54
TRC160 2,48 2,18 1,90 1,60 1,30 1,15 1,01 0,86 0,64
TRC185 2,87 2,52 2,20 1,85 1,50 1,33 1,17 1,00 0,74
TRC250 3,88 3,40 2,98 2,50 2,03 1,80 1,58 1,35 1,00
TRC300 4,65 4,08 3,57 3,00 2,43 2,16 1,89 1,62 1,20
TRC375 5,81 5,10 4,46 3,75 3,04 2,70 2,36 2,03 1,50
TRC500 7,75 6,80 5,95 5,00 4,05 3,60 3,15 2,71 2,00
L'information de paquet

Q'ty modèle/sac

PCs TRC005-TRC090 1000

PCs TRC110-TRC185 500

PCs TRC250-TRC500 200
