Connecteur intégré à ressort-clip G18 Micro capteur de température de sonde surmoldée pour chaudière à gaz à condensation montée sur mur
Résumé
Pour la régulation de la température de la chaudière à gaz, une réponse thermique très rapide est généralement requise.maximiser l'efficacité de la chaudière et éviter également la possibilité de chauffage.
Nous avons un certain nombre de capteurs de température d'immersion et de clip-on où le thermistore NTC est situé à l'extrémité du capteur.Cela réduit le chemin thermique jusqu'au thermistore et réduit ainsi au minimum le temps de réponse.
Des conceptions de boss à filetage à vis, des fixations de capteurs de surface pour les tuyaux et des versions simples press-fit/clip-in sont toutes disponibles avec des options de connecteur standard de l'industrie ou des câbles volants si vous le souhaitez.
Je vous en prie, faites-moi confiance.
TéléchargerJe vous en prie.
Spécifications du modèle

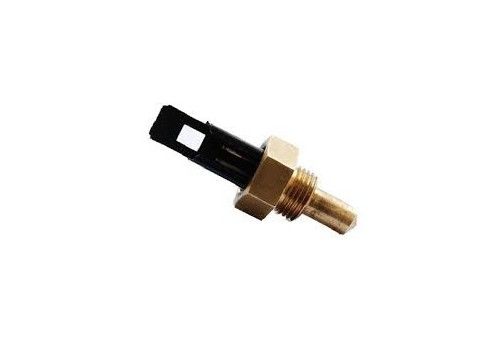

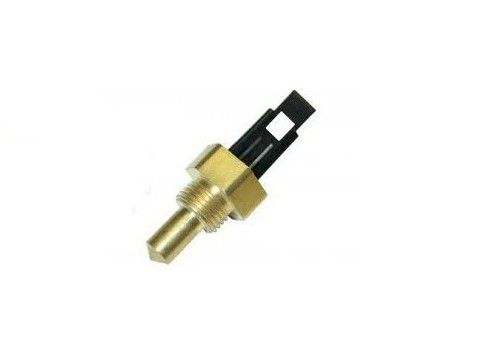

A: P/N: Le produit doit être présenté sous forme d'une couche d'eau.
| - Je ne sais pas. |
Nom du matériau |
Description du modèle |
| 2 à 1 |
Le thermistore |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2 à 2 |
Pipe de conduite |
28AWG Pipe de ligne en PVC noir |
| 2 à 3 |
Tuyaux |
Pour les tubes en PTFE de 10 L L=10 mm |
| 2 à 4 |
Coquille |
5.5*25.0+G1/8-28 Shell en laiton ((Aucune marque d'outil) |
| 2 à 5 |
Résine époxy |
Le produit doit être présenté sous forme d'une couleur rouge ou noire. |
| 2 à 6 |
Des plaquettes |
2.5 MSF (3114) Noir |

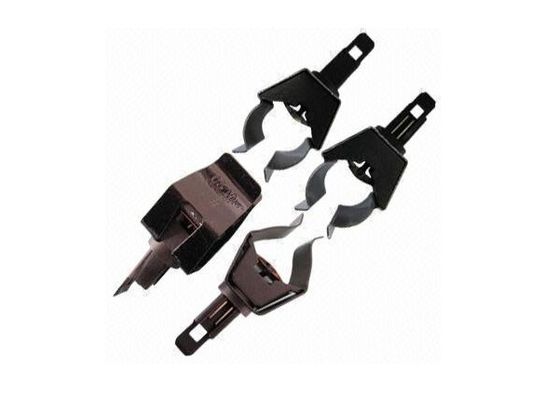

B: Je ne sais pas.P/N: NSAB1103FB-57AC
| - Je ne sais pas. |
Nom du matériau |
Description du modèle |
| 2 à 1 |
Serre à tuyaux |
#18 Serre-pipe/Couleur Zinc Bleu |
| 2 à 2 |
Chambres en plastique |
#18 Pièces de moulage par injection/Noir/Types d'élévation |
| 2 à 3 |
Pièce de cuivre |
T0 de cuivre phosphore élastique.1 |
| 2 à 4 |
Résine époxy |
Pour les produits de la catégorie 1 |
| 2 à 5 |
Graisse de silicone |
Grease de silicium blanc à conductivité thermique |
| 2 à 6 |
Le thermistore |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2 à 7 |
Pipe de conduite |
28AWG Pipe de ligne en PVC noir |
| 2 à 8 |
Films à base de polyimide |
8*15 mm |
| 2 à 9 |
Gels de silice |
704 Gels de silice |
| 2 à 10 |
Des plaquettes |
2.5 MSF (3114) Noir |
C: Je ne sais pas.P/N: NSAB1103FB54.5AC
| - Je ne sais pas. |
Nom du matériau |
Description du modèle |
| 2 à 1 |
Serre à tuyaux |
#18 Serre-pipe/Couleur Zinc Bleu |
| 2 à 2 |
Chambres en plastique |
#14 Pièces de moulage par injection/Noir/Types d'élévation |
| 2 à 3 |
Pièce de cuivre |
T0 de cuivre phosphore élastique.1 |
| 2 à 4 |
Résine époxy |
Pour les produits de la catégorie 1 |
| 2 à 5 |
Graisse de silicone |
Grease de silicium blanc à conductivité thermique |
| 2 à 6 |
Le thermistore |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2 à 7 |
Pipe de conduite |
2651#28AWG Pipe de ligne en PVC noir |
| 2 à 8 |
Films à base de polyimide |
8*15 mm |
| 2 à 9 |
Des plaquettes |
2.5 MSF (3114) Noir |
Avantages
Convient pour mesurer la température de l'eau dans divers systèmes de chaudière
Connecteur de type industriel standard
Disponible dans une variété de types de fils
Tolérances personnalisées disponibles sur demande
Disponible dans une plage de courbes R/T
Plage de température de -40 °C à + 125 °C
Autres éléments de RDT disponibles (platine, nickel)
Mesure de la température de l'eau dans l'eau chaude
Systèmes de chaudière
Contrôle des procédés industriels
Contrôle de la chaudière
Caractéristiques
d'une épaisseur n'excédant pas 1 mm
Élément de base d'un thermistor scellé en verre, fabriqué à Shibuya, Japon
L'encapsulation résiste à l'humidité

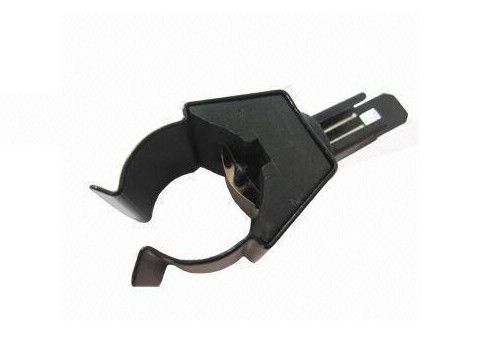

L'acier de ressort utilisé comme support de montage, de sorte que le capteur de température peut être facilement et commodément serré sur les tuyaux
Durable
Réaction rapide et résistance à l'humidité
Bonne stabilité pour une utilisation à long terme
Largement utilisé dans l'industrie des chaudières murales et des poêles à double usage
Conception robuste et compacte
Amélioration de la fiabilité globale
Connecteur intégré
Conforme à la directive RoHS
Convient pour mesurer la température de l'eau dans divers systèmes de chaudière
Connecteur de type industriel standard
Disponible dans une variété de types de fils
Tolérances personnalisées disponibles sur demande
Disponible dans une plage de courbes R/T
Plage de température de -40 °C à + 125 °C
Autres éléments de RDT disponibles (platine, nickel)
Les spécifications
Valeur de résistance de la résistance: R (25°C): 10kΩ ± 1%B valeur de B (25/85°C): 3435K± 1%
Résister à l'essai de tension: 1800V AC/3 secondes ne devrait pas être flimmer ou une panne
Épreuve de résistance à l'isolation: 500 V de courant continu par rapport à 100 mΩ
Température de fonctionnement: -30 à 125°C
Technologie d'emballage des copeaux: emballage époxy imperméable
Conforme à la directive RoHS
Emballage: 1 pièce/trou x 160 points/plaque x 3 plaques: 48 pièces/boîte (peu de confirmations)
Convient pour mesurer la température de l'eau dans divers systèmes de chaudière
Connecteur de type industriel standard
Disponible dans une variété de types de fils
Tolérances personnalisées disponibles sur demande
Disponible dans une plage de courbes R/T
Plage de température de -40 °C à + 125 °C
Autres éléments de RDT disponibles (platine, nickel)
Conditions d'utilisation
Plage de température de fonctionnement: (°C) -40 ∼ 125
T_ref pour la résistance (°C): 25
Précision de la température (°C): ± 1 sur 25
Le paquet: immersion en laiton
