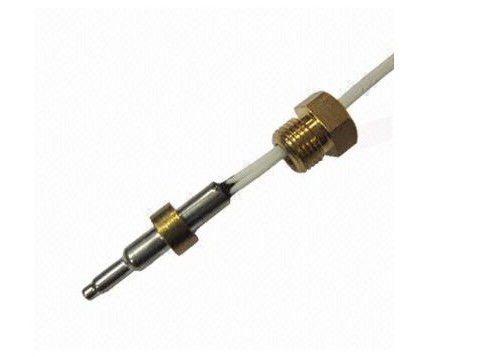

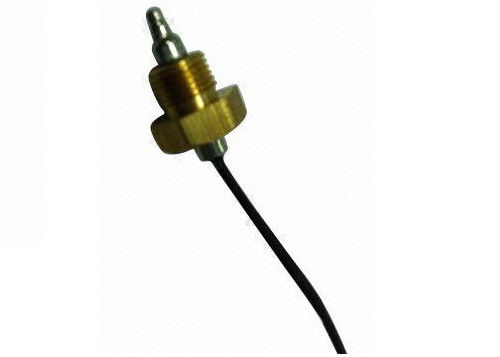

Chambre en acier inoxydable anneau de laiton thermistor NTC capteur de température 100KOhm 3950 Pour chauffe-eau et cafetière
Applications
Capteur de liquide de refroidissement du véhicule
Chauffe-eau électrique
Commande de petits appareils tels que chaudières, cafetières, etc.
Je vous en prie, faites-moi confiance.
TéléchargerJe vous en prie.
Caractéristiques
Carcasse en acier inoxydable
Excellente résistance à la corrosion
Dimensions de pointe réduites
Temps de réponse rapide pour les applications d'immersion en liquide
Des revêtements de remplacement et des matériaux de fil sont disponibles sur demande.
Dessin dimensionnel(mm)
| Je ne veux pas. |
Matériel |
Les spécifications |
Texture du matériau |
| 1. |
Élément de détection
|
R25=100KΩ±1% B25/50=3950K±1% |
|
| 2. |
Logements |
Un boîtier à balles en 3 étapes avec anneau en laiton
¥6,8*3,4+¥4,0*23
|
Le SUS |
| 3. |
Résine époxy |
NZ-4 colle à haute température noire |
|
| 4. |
Tubes rétrécissables par chaleur |
¥1,0*10MM+2 |
|
| 5. |
Les câbles |
UL1332 26AWG2C TS Noir |
Pvc |
| 6. |
Couverture de câble |
TPE |
- Je vous en prie. |
| 7. |
Connecteur |
2P Blanc |
Pvc |
Performances électriques
| Numéro de série |
Nom de l'article |
Le symbole |
Conditions d'essai |
- Je ne sais pas. |
Je ne veux pas. |
Je suis désolée. |
Unité |
| 1. |
Résistance à 25°C |
R25 |
Ta=0 ± 0,05°C
PT¥0,1mw
|
99 |
100 |
101 |
KΩ |
| 2. |
B Valeur |
B25 à 50 |
|
3910.5 |
3950 |
3989.5 |
K |
| 3. |
Constant de dissipation thermique |
δ |
T1 = 85 ± 0,2 °C, Ta = 25 ± 1 °C |
/ |
3.0 |
/ |
Mw/°C |
| 4. |
Constante de temps thermique
(dans l'eau)
|
τ |
Ta = 25 ± 0,5°C 25 °C à 50 °C/63,2% |
/ |
2 |
/ |
seconde |
| 5. |
Épreuve d'isolation |
/ |
Pour les conducteurs de véhicules à moteur: |
100 |
/ |
/ |
MΩ |
| 6. |
Résistez à la tentation |
/ |
AC1050V 3mA 2 secondes |
/ |
/ |
5 |
Le sec. |
| 7. |
Température de fonctionnement du produit |
/ |
/ |
- 30 ans |
/ |
+ 180 |
°C |
Comment choisir le bon thermistore / capteur de température?
1. Valeur de résistance
2Résistance Caractéristiques de température
3Tolérance à la résistance et à la température
4Température de fonctionnement
5Montage et assemblage
6. Configuration
7Coût
8. Exigences spéciales
Valeur de la résistance
Les thermistors NTC sont généralement spécifiés ou référencés avec une valeur de résistance à 25 °C.Il est également important de prendre en compte les valeurs minimales et maximales de résistance aux extrémités de la plage de température de fonctionnement..
Résistance Caractéristiques de température
Les thermistors peuvent être spécifiés avec une tolérance de température ou une tolérance de résistance à un seul point de température ou sur une plage de températures.
Configuration
Les thermistors NTC se présentent sous plusieurs formes: disques nus, copeaux nus, perles enduites de verre, conduits radiaux, film mince, support de surface, etc. Les styles au plomb sont disponibles avec différents boîtiers, longueurs de plomb,et l'encapsulation.
Montage
En fonction de l'application, les méthodes de montage varient de montures à vis, de sangles de tuyauterie, de ruban adhésif ou de collage.
Exigence spéciale
Si des exigences particulières telles que la limitation de l'espace, l'environnement difficile, le temps de réponse sont envisagés, veuillez en informer notre représentant commercial.
