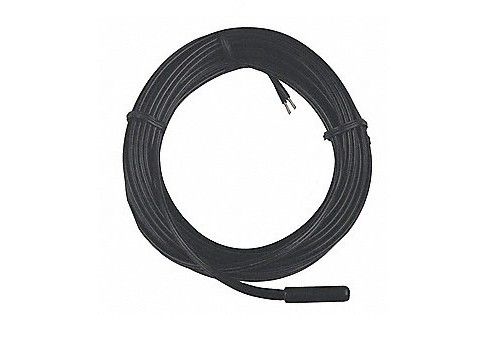

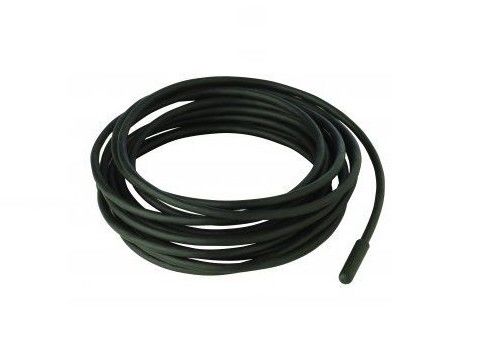

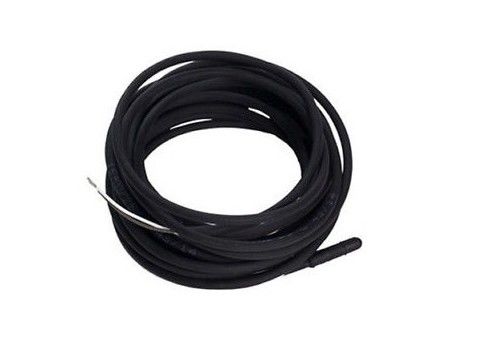

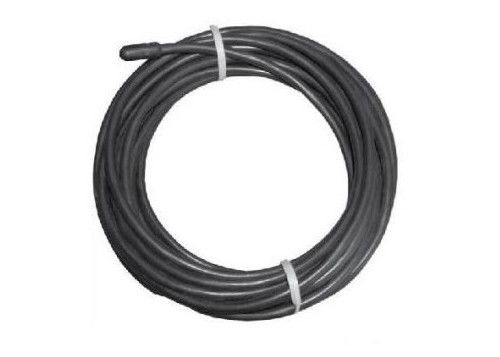

La sonde micro 5x17mm 15KOhm 3470 de capteur de température de plancher électrique de chauffage par le sol avec IP68 a évalué imperméable

Probe électrique de micro-température pour le chauffage par le sol 5x17mm 15KOhm 3470 avec étanchéité IP68

Dimension (unité: mm)

Liste des matériaux

Remarque importante

Ce capteur a une résistance de 15 000 Ohms à 25°C.Par conséquent, il n'est pas compatible avec certaines marques de thermostats de chauffage par le sol tels que Devi qui ont une résistance de 10 k Ohms à 25 °C.. Veuillez nous contacter si vous n'êtes pas sûr ou si vous avez des questions concernant ce capteur. Nous avons les deux types: 10k Ohms à 25°C et 15 000 Ohms à 25oC.

Je vous en prie, faites-moi confiance. TéléchargerJe vous en prie.

Définition

Tous les thermostats Comfort Heat sont équipés d'un capteur de sol qui maintient une température constante.Les thermostats de détection de sol sont les régulateurs de chauffage au sol les plus sûrs et les plus économes en énergie, ce qui garantit que le sol ne se surchauffe pas., et conservé à la température souhaitée.

Capteur de température au sol de remplacement adapté à une large gamme de thermostats de chauffage par sol.

Une sonde électrique à distance de chauffage par le sol utilisée pour contrôler la température du sol ou de l'air lorsque l'humidité peut être un problème (par exemple dans une pièce humide ou une salle de bain.) Le capteur peut également être utilisé pour contrôler la température du sol lorsque la surchauffe causerait des dommagesLa sonde de chauffage est compatible avec tous nos thermostats électriques.

Le capteur de sonde à distance est fourni avec un câble de 3 mètres en standard, mais peut être étendu jusqu'à un maximum de 20 mètres si nécessaire.La possibilité d'étendre la sonde de chauffage par le sol fournit une solution très flexible si vous souhaitez installer le thermostat de chauffage par le sol dans un endroit éloignéLa sonde est recouverte d'un revêtement PPC flexible assurant une finition durable et imperméable.

Caractéristiques

Fonctionne avec une large gamme de thermostats différents
S'il vous plaît vérifier les valeurs de résistance de votre capteur actuel par rapport au tableau ci-dessous pour la compatibilité
Le câble a une rigidité élevée, ce qui lui permet de passer facilement à travers le conduit flexible existant
Convient pour une utilisation dans les zones humides. IP68 (lorsqu'il est installé selon les instructions du fabricant)
Casque de protection thermoplastique en caoutchouc pour capteur NTC
Dimensions du capteur: 17 mm x 5 mm

Veuillez vérifier les valeurs de résistance de votre capteur actuel par rapport à la table (montrée sur les images).
La longueur du câble peut être personnalisée ((Extensible à 20 mètres)
Convient pour une utilisation dans des zones humides - IP68 (lorsqu'il est installé selon les instructions du fabricant)
Pas de polarité, il suffit de connecter les deux fils dans les deux sens à la sortie du capteur du thermostat.

Sensor de sol de sonde à distance électrique de chauffage par sol

Utilisé comme capteur d'air ou de sol

À l'eau

Diamètre de la sonde de 5 mm

Recommandations concernant l'installation

:
When installing the EcoHeatCool underfloor heating remote probe into any form of screed or solid floor construction we recommend you run the thermostat into a sleeve (tube) within the floor should the thermostat need to be replaced at a later date.

Pour prolonger la sonde de chauffage par le sol, utilisez un câble électrique de calibre équivalent (Remarque: la distance maximale du thermostat ne doit pas dépasser 20 mètres).

Marquez la position du conduit sur le sol. Retirez le tapis chauffant environnant et coupez un canal de 12 mm de large x 8 mm de profondeur dans le sol pour accueillir le conduit.Cela permettra de maintenir le niveau global du sol fini. Assurez-vous que le sol est propre avant d' installer des tapis chauffants

L'emplacement du capteur

L'extrémité du capteur doit être située dans le sol entre les câbles de chauffage afin de mesurer la température typique du sol. Le tube du capteur ne doit pas passer au-dessus ou sous le câble de chauffage.

Tuyaux de détection

Tous les capteurs de chaleur Comfort installés dans des dalles, des écrous ou des tapis minces sont installés dans un tube de capteur (12 mm de tube en plastique avec une extrémité fermée) Cela permet de retirer le capteur si nécessaire,sans soulever les carreaux de sol.

Les systèmes sous tapis et sous bois ne nécessitent pas de tube de détection.

Épreuves de capteurs

À l'aide d'un multimètre, mesurer la résistance entre les deux fils de connexion dans le capteur de température du sol flex,et vérifier par rapport au kit de thermostat Installation / Guide d'utilisation fourni avec le thermostatVérifiez la résistance avant et après l'installation.

Comment le capteur de sol détecte- t- il la température pour un chauffage électrique au sol?

La façon la plus efficace de faire fonctionner et de contrôler le chauffage par sol électrique est d'utiliser un contrôleur doté d'un capteur de sol fixé au sol entre les câbles de chauffage.Le capteur de plancher doit être situé à l'intérieur d'un tuyau creux qui court à l'arrière du mur et dans la construction de plancher, ce qui signifie que le capteur peut être protégé de la chaîne ou de l'adhésif de sorte qu'aucun dommage n'est causé, mais peut également être facilement retiré et un nouveau alimenté si nécessaire à une date ultérieure.

Le câble du capteur est un fil signal/sonnette et dispose d'une sonde à l'extrémité du capteur qui détecte la température. By being located next top the heating cable the temperature is more reactive and less influenced by the changes in Ambient temperature meaning the system will constantly adjust itself without the need for being on for extended periods of time.

Bien que le contrôleur sur le mur puisse être commuté pour lire la température ambiante, ce n'est pas l'option préférée de Touch Underfloor Heating car il peut être facilement influencé par les courants d'air, la lumière du soleil,Des températures élevées, etc., ce qui signifie que votre système de chauffage par le sol fonctionnera constamment ou pas du tout.Tocuh Underfloor Heating a fourni le tuyau de 10 mm dans le kit.

Vous trouverez plus d'informations sur le thermostat ici.

Test de fiabilité

Résistance par rapport au tableau de température

Informations sur les commandes

* Pour les quantités inférieures à la quantité minimale de commande, contactez-nous.
