Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950

1000 Pieces
MOQ
USD 0.8 to 1 Per Pieces
Prix
Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Le type: Capteurs de température micro terminaux de thermistance de Ring Lug NTC
R25: 100KΩ±1%
B25 à 50: 3950±1%
Les câbles: L=150mm AWG24 125℃ 300V (noir)
Connecteur: XH-2Y /XH-2.54
Logements: Nickelage de l'en cuivre Φ5.0×12×24
Mettre en évidence:

capteur de température de puce

,

capteur de température micro de peu

Informations de base
Nom de marque: AOLITTEL
Numéro de modèle: CWFB0104FC-151C
Conditions de paiement et expédition
Détails d'emballage: Le volume, 1000pcs/box, 5kg/box.
Délai de livraison: 2-4 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10.000.000 morceaux par mois
Description de produit



Screw de montage de surface sur l'assemblage de la sonde Ring Lug NTC Thermistor Terminal Micro capteurs de température 100KOhm 3950





Caractéristiques



Thermistore NTC de 10 kΩ en série

1% de précision

Résistants à la compression

1 mètre de plomb souple PFA

Faible gradient thermique (< 0,05 K/K) dû à l'utilisation d'un conducteur au nickel et d'une langue à anneau fermé à profil bas

Large plage de température de -55°C à +125°C

Les valeurs de résistance à 25°C vont de 4,7 KΩ à 100 KΩ avec des tolérances aussi faibles que ± 1%





Je vous en prie.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm TéléchargerJe vous en prie.





Dimension (mm)



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 1



Le thermistore NTC R25=100KΩ±1% B25/50=3950±1%
Encapsulation Résine époxy (noire)
Logements Φ5.0×12×24 Plaquage au nickel de cuivre
Les câbles L = 150 mm AWG24 125 °C 300 V (noir)
Le terminal Le XH-2Y / XH-2.54





Performances électriques



R25 100KΩ ± 1%
B25 à 50 3950 ± 1%
Facteur de dissipation 1 mW/C
Temps de réponse 10 secondes
Température de fonctionnement -30 à + 125 °C
Personnalisé Disponible





Généraux



Nos ensembles de sondes à thermistors NTC sont fabriqués à partir d'un matériau céramique spécialement formulé en oxyde de métal qui est extrêmement précis pour détecter la température.Disponible dans une variété de boîtiers avec des capacités de conception personnalisées.

Un capteur de température du thermistore NTC de précision avec une bague à bornes et un fil de plomb flexible pour les applications de montage en surface.Cette gamme de capteurs de température est fabriquée avec des terminaux de bague de cuivre plaqué en étain pour un montage de surface facile et sûr, disponible en standard pour une utilisation avec les broches M4 et M6. Il a une réponse rapide et un élément thermistor interchangeable de 10k avec une excellente stabilité et précision à long terme.Ces capteurs de température peuvent être fabriqués sur mesure avec de nombreuses options pour les tailles de terminaux, des fils de plomb et des éléments thermistoriques également disponibles en 2,252k, 5k, 30k, 50k et 100kΩ





Les avantages



Les terminaux de bague permettent un montage facile et sûr de la surface
Completement personnalisable; offre une variété de boîtiers et de jauges de fil de plomb
Temps de réponse rapide
Fournir un remplacement de haute stabilité pour les thermocouples PT100; éprouver une dérive minimale par rapport à leurs valeurs électriques initiales

La constante de temps thermique peut être de 5 secondes

Tension nominale d'isolation électrique de 1500 VAC (1 seconde)

Qualification AEC-Q200

Personnalisation disponible sur demande





Application du projet



Moteurs électriques

Systèmes de climatisation

Volume de la production OEM

Gestion thermique des batteries
Gestion thermique des éviers
Fourniture d'énergie et conversion
Systèmes automobiles
Systèmes industriels
Systèmes d'essai et de mesure
Appareils électroménagers

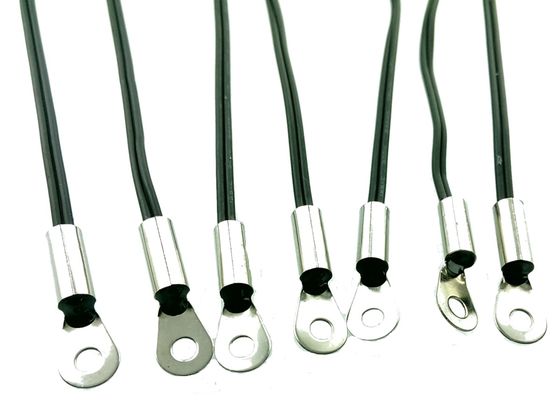

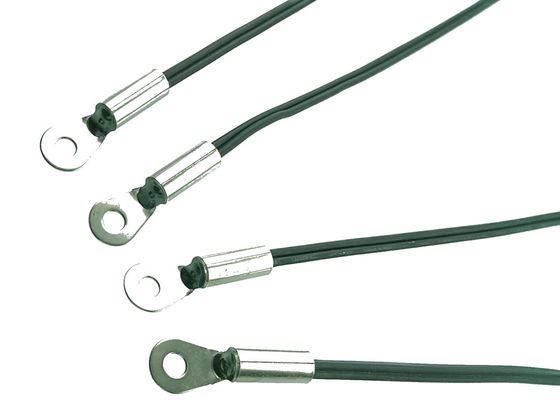

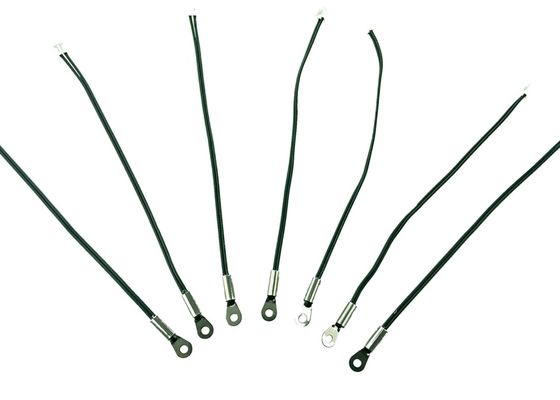

Photos réelles du produit



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 2





Considérations relatives à l'application



A. Taille par rapport aux performances



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 3



B. Je ne sais pas. Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 4



C. Positionnement optimal Le composant fonctionnel du capteur à anneau est le thermistore placé à l'intérieur du canon.le canon doit entrer en contact thermique avec la surface de mesure.



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 5



D. Note générale 1 Pour les applications où une réactivité et une précision de mesure exceptionnellement rapides sont nécessaires, un capteur à bornes en anneau n'est pas approprié.pour ces cas, il convient de se référer aux capteurs de la série JC-F (clamps de tuyauterie)Veuillez contacter Amphenol Advanced Sensors Engineering pour plus d'informations sur ces capteurs de type JC.Note générale 2 Les capteurs de terminaux en anneau ne sont pas conçus pour être utilisés lorsqu'ils seront immergés dans un fluide., à base d'eau ou d'huile.



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 6





Applications éventuelles



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 7

Applications de batteries de véhicules électriques et hybrides pour une fonctionnalité sûre et optimale



Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 8 Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 9
Applications générales de bloc moteur, tête de cylindre, etc. Gestion de l'énergie: transformateurs, boîtes à fusibles, onduleurs, commutateurs, etc.
Vis de support extérieur sur les capteurs de température micro terminaux de thermistance du crochet NTC d'anneau d'Assemblée de sonde 100KOhm 3950 10 Gestion de l'énergie: transformateurs, boîtes à fusibles, onduleurs, commutateurs, etc.
