Sensor de température micro du conduit du réfrigérateur 10K 3380 600 mm avec monture de bride en acier inoxydable pour la climatisation centrale
Définition
Ce capteur de température du débit d'air est conçu pour répondre aux nombreuses exigences de mesure et de contrôle de la température de l'air dans les systèmes de climatisation.La bride fournie se prête à un montage facile dans les systèmes de conduits et les équipements de capot de débit.
Je vous en prie. TéléchargerJe vous en prie.
Caractéristiques
La bride de montage est pré-percée avec des trous de dégagement de vis n ° 6 pour faciliter le montage dans les conduits et les systèmes de débit
Une petite masse thermique permet une réponse rapide aux changements de température
Disponible avec des résistances de 2252 Ohms, 3000 Ohms, 5000 Ohms, 10K Ohms et 30.000 Ohms à 25 °C
Une précision élevée de 1%
Température maximale: 80°C
Disponible avec tous les types de câbles certifiés
Dimension (mm)
- Je ne sais pas. | Components | Matériel et spécifications | Qu'est-ce qui est arrivé? | Les États membres |
1. | Élément | R25=10KΩ±1% B25/50=3380K±1% | 1 | |
2. | Le logement |
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A, qui doit être équipé d'un système d'aérodromes de type B.0 Composants en acier inoxydable |
1 | |
3. | Le revêtement | Résine époxy | Noir | |
4. | Le fil de plomb | Les résultats de l'analyse de l'efficacité de l'aérosol doivent être présentés dans les résultats de l'analyse de l'aérosol.3.6 L = 600 mm | 1 | Noir |
5. | Résultats | Peeling (7 ± 1 mm), sur l'étain |
- Je ne sais pas. | Nom de l'article | Le signe | Conditions d'essai | Je ne sais pas. | Valeur normale | - Je vous en prie. | Unité |
1. | Résistance à 25°C | R25 |
Ta = 25 ± 0,05°C PT¥0,1mw |
9.9 | 10.0 | 10.1 | KΩ |
2. | B Valeur | B25 à 50 | 3346 | 3380 | 3414 | K | |
3. | Facteur de dissipation | σ | Ta = 25 ± 0,5°C | 3 | / | Mw/°C | |
4. | Constante de temps | τ | Ta = 25 ± 0,5°C | / | / | 12 | seconde |
5. | Résistance à l'isolation | / | Pour les appareils à courant alternatif: | 100 | / | / | MΩ |
6. | Résister à la tension | / | 1500 V courant alternatif | 5 | / | / | Le sec. |
7. | Plage de température de fonctionnement | / | / | - 10 ans | / | + 80 | °C |

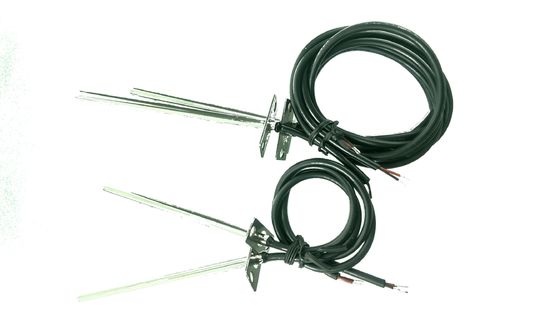

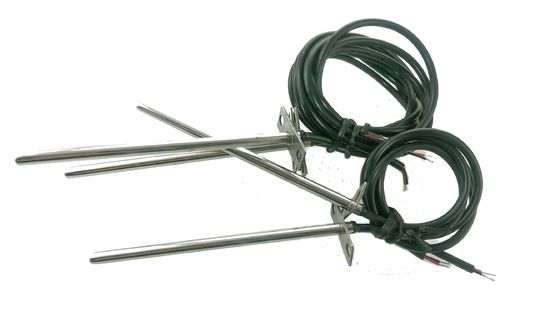

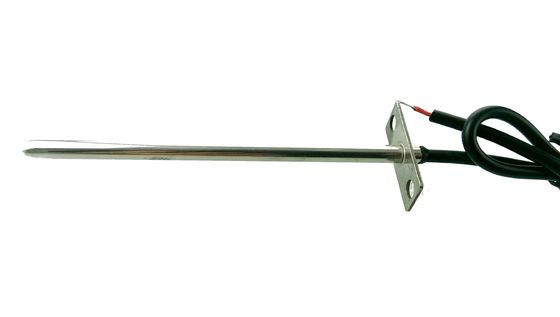

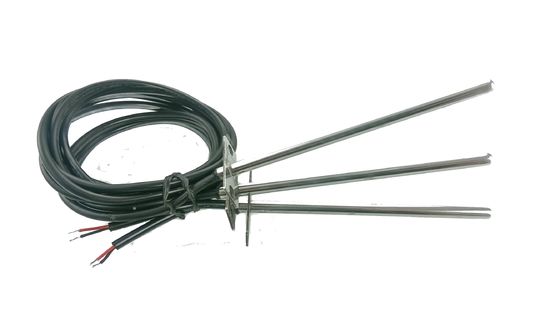

Photos du produit
Résistance - Tableau de température
Tableau de conversion R-T | |||||||
R25=10KΩ±1% B25/50=3380K±1% | |||||||
T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax |
- Quarante | 189.4 | 197.1 | 205.1 | - Deux. | 29.76 | 30.39 | 31.04 |
- 39 ans | 180.0 | 187.2 | 194.7 | - Je ne sais pas. | 28.44 | 29.04 | 29.64 |
- 38 ans. | 171.1 | 177.9 | 184.9 | 0 | 27.19 | 27.75 | 28.32 |
- 37 ans. | 162.6 | 169.0 | 175.6 | 1 | 26.03 | 26.55 | 27.08 |
- 36 ans | 154.6 | 160.6 | 166.7 | 2 | 24.93 | 25.41 | 25.91 |
- 35 ans. | 147.0 | 152.6 | 158.4 | 3 | 23.87 | 24.33 | 24.79 |
- 34 ans | 139.8 | 145.0 | 150.4 | 4 | 22.87 | 23.30 | 23.73 |
- 33 ans | 132.9 | 137.8 | 142.9 | 5 | 21.92 | 22.32 | 22.73 |
- 32 ans. | 126.4 | 131.0 | 135.8 | 6 | 21.02 | 21.39 | 21.77 |
- 31 ans | 120.2 | 124.6 | 129.0 | 7 | 20.15 | 20.50 | 20.86 |
- 30 ans | 114.4 | 118.4 | 122.6 | 8 | 19.33 | 19.66 | 19.99 |
- 29 ans | 108.8 | 112.6 | 116.5 | 9 | 18.54 | 18.85 | 19.16 |
- 28 ans | 103.5 | 107.1 | 110.8 | 10 | 17.80 | 18.08 | 18.37 |
- 27 ans | 98.54 | 101.9 | 105.3 | 11 | 17.08 | 17.35 | 17.62 |
- 26 ans | 93.79 | 96.91 | 100.1 | 12 | 16.40 | 16.65 | 16.91 |
- 25 ans | 89.27 | 92.20 | 95.21 | 13 | 15.76 | 15.99 | 16.23 |
- 24 ans | 84.98 | 87.73 | 90.55 | 14 | 15.14 | 15.35 | 15.58 |
- 23 ans | 80.91 | 83.49 | 86.13 | 15 | 14.55 | 14.75 | 14.95 |
- 22 ans. | 77.05 | 79.46 | 81.93 | 16 | 13.98 | 14.17 | 14.36 |
- 21 ans | 73.38 | 75.64 | 77.95 | 17 | 13.44 | 13.62 | 13.80 |
- 20 ans. | 69.89 | 72.01 | 74.18 | 18 | 12.93 | 13.09 | 13.26 |
- 19 | 66.51 | 68.49 | 70.52 | 19 | 12.43 | 12.59 | 12.74 |
- 18 ans. | 63.32 | 65.17 | 67.06 | 20 | 11.96 | 12.11 | 12.25 |
- 17 ans. | 60.29 | 62.02 | 63.79 | 21 | 11.51 | 11.65 | 11.78 |
- 16 ans. | 57.42 | 59.04 | 60.69 | 22 | 11.08 | 11.21 | 11.33 |
- 15 ans. | 54.70 | 56.21 | 57.76 | 23 | 10.67 | 10.79 | 10.90 |
- Quatorze | 52.12 | 53.54 | 54.99 | 24 | 10.28 | 10.38 | 10.49 |
- 13 ans | 49.68 | 51.00 | 52.36 | 25 | 9.900 | 10.00 | 10.10 |
- 12 ans | 47.36 | 48.60 | 49.87 | 26 | 9.532 | 9.632 | 9.732 |
- 11 ans | 45.16 | 46.32 | 47.51 | 27 | 9.180 | 9.279 | 9.379 |
- 10 ans | 43.07 | 44.16 | 45.27 | 28 | 8.842 | 8.942 | 9.041 |
- 9 | 41.09 | 42.11 | 43.15 | 29 | 8.519 | 8.618 | 8.717 |
- 8 ans | 39.21 | 40.16 | 41.13 | 30 | 8.209 | 8.308 | 8.406 |
- 7 ans | 37.43 | 38.32 | 39.22 | 31 | 7.913 | 8.010 | 8.108 |
- 6 | 35.73 | 36.57 | 37.41 | 32 | 7.628 | 7.725 | 7.823 |
- 5 | 34.12 | 34.90 | 35.69 | 33 | 7.356 | 7.452 | 7.548 |
- 4 | 32.59 | 33.32 | 34.06 | 34 | 7.094 | 7.189 | 7.285 |
- 3 | 31.14 | 31.82 | 32.51 | 35 | 6.843 | 6.938 | 7.033 |
36 | 6.603 | 6.696 | 6.790 | 79 | 1.679 | 1.726 | 1.774 |
37 | 6.372 | 6.464 | 6.558 | 80 | 1.631 | 1.677 | 1.724 |
38 | 6.150 | 6.242 | 6.334 | 81 | 1.583 | 1.629 | 1.675 |
39 | 5.938 | 6.028 | 6.119 | 82 | 1.538 | 1.582 | 1.628 |
40 | 5.733 | 5.823 | 5.913 | 83 | 1.493 | 1.537 | 1.582 |
41 | 5.537 | 5.625 | 5.714 | 84 | 1.451 | 1.493 | 1.537 |
42 | 5.349 | 5.436 | 5.524 | 85 | 1.409 | 1.451 | 1.494 |
43 | 5.168 | 5.254 | 5.341 | 86 | 1.366 | 1.408 | 1.450 |
44 | 4.994 | 5.079 | 5.164 | 87 | 1.325 | 1.366 | 1.407 |
45 | 4.827 | 4.910 | 4.995 | 88 | 1.285 | 1.325 | 1.365 |
46 | 4.666 | 4.748 | 4.832 | 89 | 1.247 | 1.286 | 1.325 |
47 | 4.512 | 4.593 | 4.675 | 90 | 1.210 | 1.248 | 1.287 |
48 | 4.363 | 4.443 | 4.524 | 91 | 1.174 | 1.211 | 1.249 |
49 | 4.220 | 4.299 | 4.379 | 92 | 1.139 | 1.176 | 1.213 |
50 | 4.082 | 4.160 | 4.239 | 93 | 1.106 | 1.141 | 1.178 |
51 | 3.955 | 4.031 | 4.109 | 94 | 1.073 | 1.108 | 1.144 |
52 | 3.832 | 3.907 | 3.983 | 95 | 1.042 | 1.076 | 1.111 |
53 | 3.713 | 3.787 | 3.862 | 96 | 1.012 | 1.045 | 1.080 |
54 | 3.598 | 3.671 | 3.745 | 97 | 0.9824 | 1.015 | 1.049 |
55 | 3.486 | 3.558 | 3.631 | 98 | 0.9540 | 0.9862 | 1.019 |
56 | 3.379 | 3.449 | 3.521 | 99 | 0.9266 | 0.9582 | 0.9907 |
57 | 3.275 | 3.344 | 3.415 | 100 | 0.9001 | 0.9310 | 0.9629 |
58 | 3.174 | 3.243 | 3.312 | 101 | 0.8753 | 0.9056 | 0.9369 |
59 | 3.077 | 3.144 | 3.213 | 102 | 0.8513 | 0.8810 | 0.9117 |
60 | 2.983 | 3.049 | 3.116 | 103 | 0.8281 | 0.8573 | 0.8874 |
61 | 2.892 | 2.957 | 3.023 | 104 | 0.8057 | 0.8343 | 0.8638 |
62 | 2.804 | 2.868 | 2.933 | 105 | 0.7839 | 0.8120 | 0.8410 |
63 | 2.719 | 2.782 | 2.846 | 106 | 0.7629 | 0.7904 | 0.8189 |
64 | 2.637 | 2.699 | 2.762 | 107 | 0.7426 | 0.7696 | 0.7975 |
65 | 2.557 | 2.618 | 2.680 | 108 | 0.7229 | 0.7494 | 0.7767 |
66 | 2.480 | 2.540 | 2.601 | 109 | 0.7038 | 0.7298 | 0.7567 |
67 | 2.406 | 2.464 | 2.524 | 110 | 0.6854 | 0.7109 | 0.7372 |
68 | 2.334 | 2.391 | 2.450 | 111 | 0.6675 | 0.6925 | 0.7183 |
69 | 2.264 | 2.321 | 2.378 | 112 | 0.6502 | 0.6747 | 0.7001 |
70 | 2.197 | 2.252 | 2.309 | 113 | 0.6334 | 0.6575 | 0.6823 |
71 | 2.131 | 2.186 | 2.242 | 114 | 0.6171 | 0.6407 | 0.6652 |
72 | 2.068 | 2.122 | 2.176 | 115 | 0.6014 | 0.6245 | 0.6485 |
73 | 2.007 | 2.060 | 2.113 | 116 | 0.5861 | 0.6088 | 0.6324 |
74 | 1.948 | 2.000 | 2.052 | 117 | 0.5713 | 0.5936 | 0.6167 |
75 | 1.891 | 1.941 | 1.993 | 118 | 0.5569 | 0.5788 | 0.6015 |
76 | 1.835 | 1.885 | 1.936 | 119 | 0.5430 | 0.5645 | 0.5868 |
77 | 1.782 | 1.830 | 1.880 | 120 | 0.5295 | 0.5506 | 0.5725 |
78 | 1.730 | 1.777 | 1.827 |
Problèmes du capteur de température du thermostat du climatiseur
Il y a des moments où votre climatiseur semble être en panne et dans les pires moments possibles.Résoudre ce problème peut être assez facile si vous savez ce qu'il faut rechercherCependant, il est plus facile de savoir ce qu'il faut rechercher si vous savez exactement comment les capteurs fonctionnent.Air Supply Heating & Air Conditioning partagera le fonctionnement d'un capteur de thermostat et les symptômes à rechercher lors du dépannage d'un capteur défectueuxEn déterminant votre problème de climatisation, vous pouvez rester au frais pour le reste de l'été.
Comment fonctionne un capteur de thermostat dans un climatiseur?
Le capteur de thermostat est situé près des bobines de l'évaporateur. Ces bobines sont à l'intérieur de votre climatiseur..Comme l'air passe par le capteur, il lit la température et compare cette lecture à la réglage sur votre thermostat.le capteur va activer le compresseur ou en d'autres termesIl fonctionne également à l'envers si l'air qui passe par le capteur est inférieur, ou à la même température réglée sur votre thermostat.Ça éteindra le compresseur.C'est la fonction principale du capteur de thermostat.
Les symptômes d'un défectueux du thermostat
Lorsque le capteur ne fonctionne pas correctement, il peut s'allumer et s'éteindre aléatoirement entre les périodes d'activation appropriées.le thermostat peut s'allumer ou s'éteindre avant que la température appropriée ne soit atteinte ou lorsque l'intérieur peut être trop froid ou trop chaud à l'intérieurL'indicateur principal d'un capteur défectueux ou défectueux est un cycle irrégulier.
Réparation de capteurs de thermostat
Il y a quelques réparations simples que vous pouvez essayer avant d'appeler un technicien de climatisation.Utilisez le disjoncteur sur le panneau électrique pour couper l'alimentation de votre unité. Allez à l'unité intérieure, qui est généralement situé dans le grenier et enlever le couvercle pour exposer les bobines d'évaporateur. Voir si le capteur est soit plié loin de la bobine ou fait un contact direct.Si c'est le casIl est nécessaire de remettre le capteur en place. Il doit être proche mais ne doit pas entrer en contact direct avec les bobines ou être trop loin d'elles.Si vous n'êtes pas sûr de la position correcte du capteur, il est préférable d'appeler un technicien HVAC professionnel pour terminer les réparations.
